Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9

Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9

Nom De Marque:	Sinuo
Numéro De Modèle:	SN4412-36CBM
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	1 ensemble/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

taille intérieure de chambre:

3000*4000*3000MM (D*W*H)

La plus grande dimension de l'échantillon:

2100x900x1000 millimètre (HxWxL)

La plus petite dimension de l'échantillon:

500*500*500 millimètre (HxWxL)

Température de l'eau de pulvérisation:

RT~90℃ peut être placé

Pression de jet d'eau:

8000~10000Kpa

Écoulement de jet d'eau:

14~16L/min

Norme conformée:

Le CEI 61851

Terme de garantie:

Un an

Détails d'emballage:

Autre

Capacité d'approvisionnement:

1 ensemble/mois

Mettre en évidence:

Pièce d'essai de jet d'eau d'EVSE

Pièce d'essai de jet d'eau du CEI 61851

Chambre à hautes températures d'essai d'EVSE

Description du produit

Pièce d'essai à hautes températures à haute pression d'entrée de l'eau du CEI 61851-22 EVSE IPX9

Normes et clauses conformées

Ce match à hautes températures à haute pression de plain-pied de pièce d'essai de nettoyage au jet de l'eau d'IPX9K les conditions de l'essai IPX9, il du CEI 60529 est exigé par le CEI 61851-22 Claus 8,4, boîte utilisée pour examiner des systèmes de remplissage de véhicule électrique.

Paramètres techniques

Format de l'image intérieur	300040003000MM (DWH)
Format de l'image externe	Approximativement 400050004000 millimètre (DWH) (maison, conduit d'évacuation et utilisateurs de verre d'ingénierie de la terre manipuler seuls).
Le plus grand échantillon de l'utilisateur	2100x900x1000 millimètre (HxWxL) ; Poids témoin : 500KG
Le plus petit échantillon de l'utilisateur	500500500 millimètre (HxWxL) ; Poids témoin : 30KG
Système d'arrosage	Composé de pompe à eau à haute pression et à hautes températures italienne, d'indicateur de pression à haute pression et à hautes températures de l'eau, de vanne électromagnétique à haute pression et à hautes températures, et de tuyau hydraulique à haute pression et à hautes températures.
Température de l'eau de pulvérisation	RT~90℃ peut être placé (la droite est la température ambiante)
Angle de jet	Le jet peut couvrir la surface entière de l'échantillon, et l'angle de jet est perpendiculaire à la surface témoin.
Pression de jet d'eau	8000~10000Kpa
Écoulement de jet d'eau	14~16L/min
La distance entre le bec et l'échantillon	175±25mm
Temps de jet d'eau	30S/m2 (peut être placé)
Minuteur d'opération	1s~9999h59min59s (réglable)
Réception de la surface	Côtés supérieurs et environnants du produit
Indicateur de pression de jet d'eau	Peut montrer la pression de jet d'eau
Système de contrôle	Le système de contrôle d'écran tactile est indépendamment recherché et développé par notre société.
Réservoir d'eau de chauffage (incubateur)	1 PC
Transport de voiture témoin	500kg
Nombre de becs	3 PCs, un installés sur le dessus pour pulvériser la surface supérieure de l'échantillon ; un installé du côté pour pulvériser la surface autour de l'échantillon ; et le final installé sur le fond pour pulvériser le fond de l'échantillon.

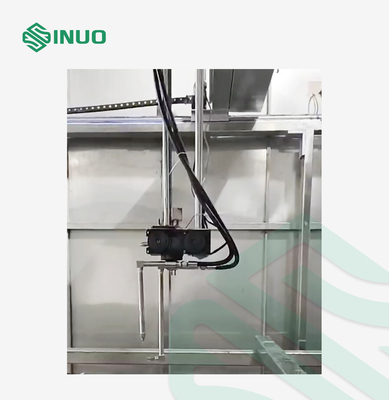

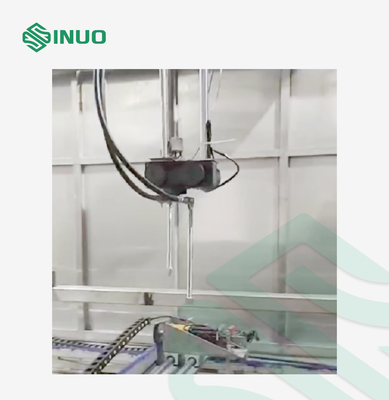

Trajectoire de jet	Prenez la trajectoire en forme de s fonctionnante comme principe de mouvement de jet, et utilisez quatre moteurs servo pour concevoir le bras de robot pour accomplir le jet d'eau de 5 côtés. Avec 30S par mètre de m2 comme temps d'essai de référence de base, la trajectoire entière peut être placée pour finir le temps, et elle peut placer dans 150-300S (5 mètres carrés). En plaçant, l'opérateur peut entrer la taille selon les dimensions, la longueur, la largeur et la taille du produit. Le système de manipulateur accomplit automatiquement la voie courante d'essai pour l'essai ordonné. Après que l'essai soit accompli, le bras revient au point original et le dispositif a des invites saines et légères.
Méthode de placement d'échantillon	1. Adoptez un chariot élévateur pour charger et décharger des échantillons, et le client de chariot élévateur le préparera par l'utilisateur (le fournisseur fournit des caractéristiques) ; 2. Adoptez le véhicule aérien pour soulever les échantillons à la porte de l'équipement, et puis demandez au camion manuel témoin pour avancer à l'espace d'essai. Après que la porte soit fermée, le système incite qu'un essai formel peut être effectué.
Circuit de refroidissement pur	Fournissez l'équipement pur de l'eau 50L/H, fournissez la source d'eau pour le chauffage, et pulvérisez l'eau pour la réutilisation.
Alimentation d'énergie	À cinq fils triphasé d'AC380V, 50Hz ; puissance : au sujet de 100KW (aucune charge) ; équipé d'un commutateur de l'air 120A séparément, le commutateur d'air doit avoir les cosses, et le cordon de secteur est les mètres carrés ≥50.
Appareil circulatoire de l'eau	1) La source d'eau ne peut pas être réutilisée (puisque la source d'eau est sale après que la batterie soit examinée, on lui recommande de vidanger l'eau utilisée au réservoir d'eaux d'égout). 2) Si l'utilisateur considère l'eau réutilisant, préparez svp la piscine de retour et la piscine propre à l'avance ; 3) L'utilisateur de canalisation préparera à l'avance ; 4) La taille de la piscine de retour : 100010001500mm (DWH) 5) La taille du réservoir d'eau clair : 100010001200mm (DWH) 6) Dispositif de filtration de l'eau (facultatif) Si les utilisateurs considèrent l'eau réutilisant, préparez svp la piscine de retour et la piscine propre à l'avance.
Dispositif de filtre d'eau (facultatif, le coût est supplémentaire)	Après que l'eau dans les écoulements de processus d'essai dans la piscine de retour, l'eau dans la piscine propre soit pompée dans le réservoir de filtre à manches par la pompe à eau propre de piscine, et l'eau filtrée est retournée au réservoir d'eau.
Matériel de structure
Bec	Tuyau hydraulique en acier inoxydable du SUS 304
Réservoir d'eau	SUS 304 en acier inoxydable
Accessoires électriques de contrôle	Adoptez les marques bien connues internationales telles que Schneider et Omron

Aperçu d'équipement

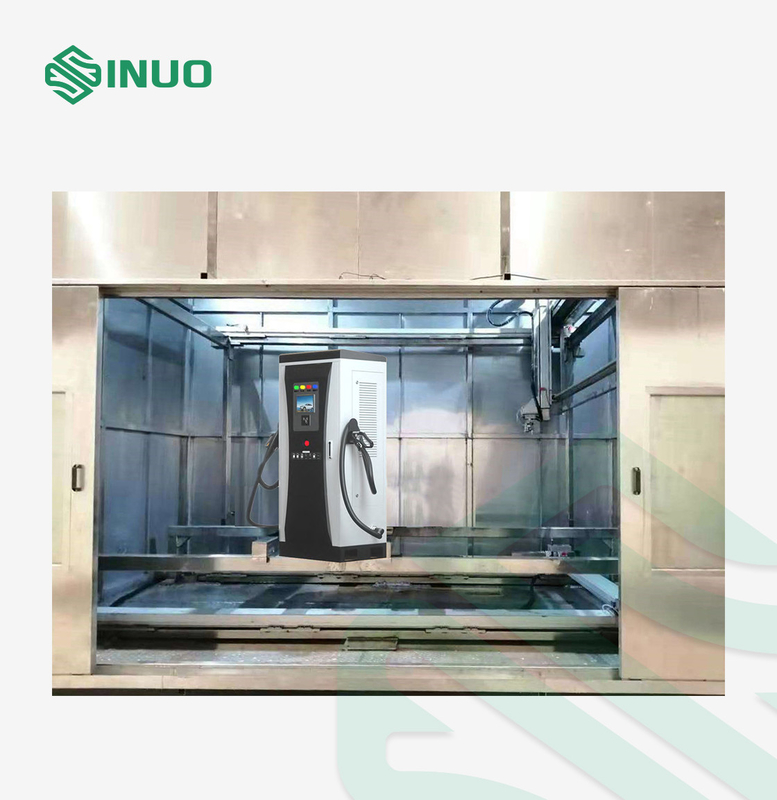

La salle d'essai se compose par de banc d'essai, de cuve de stockage de l'eau, de boîte de contrôle, de zone-tampon de asséchage de produit et de système de jet. Les dimensions de pièce d'essai peuvent être adaptées aux besoins du client selon les échantillons spécifiques du client.

Système de chauffage :

Le fil de chauffage utilisé dans la haute fréquence est très important dans ce système. La sélection matérielle inexacte du tube de chauffage a une durée de vie courte et est à court-circuit enclin de l'entonnoir. Elle est extrêmement incommode et affligeante pour des utilisateurs avec des conditions élevées, et affecte sérieusement le progrès d'inspection de production. Pour cette raison, la société a développé le dernier nouveau type de cadre de chauffage en céramique. Le matériel en céramique a la résistance à hautes températures, bonne isolation, et il ne causera pas la fuite et le court-circuit. Le fil de chauffage inséré du milieu est importé d'Allemagne, et le diamètre de fil est épais avec la résistance à hautes températures et la résistance brûlante sèche. Le tube de verre de quartz est inséré au milieu du fil de chauffage. Sa fonction importante est d'empêcher le fil de chauffage de devenir doux et de tomber vers le bas quand les brûlures de chauffage de fil rouges, ayant comme conséquence le court circuit provoqué par le contact entre le fil de chauffage et le métal de la chambre intérieure.

Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9 0

(Caloduc de réservoir d'eau)

Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9 1

(L'Italie a importé la haute température et la pompe à eau à haute pression)

Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9 2

(Débitmètre électronique à hautes températures et à haute pression)

Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9 3

(Support de bec et témoin)

Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9 4

(Capteur de calibrage de pression d'eau)

Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9 5

(Capteur de calibrage de pression d'eau)

Configuration principale

Nom	Marque et origine	Quantité	Unité
Contrôleur d'écran tactile	Siemens	1	Placez
Contacteur à C.A.	La France Schneider	1	PC
Relais intermédiaire	La France Schneider	1	PC
Filtre	Taïwan	1	PC
Moteur de plaque tournante	Taïwan STS	1	PC
Capteur	Taïwan Fotek	1	PC
Bouton d'acier inoxydable avec la lumière	La Chine	1	PC
Fusible	Fuji	1	PC
Contact "ALIMENTATION PRINCIPALE"	La France Schneider	1	PC
Vanne électromagnétique à haute pression	L'Italie système mv	5	PC
Canalisation de lien	tuyau hydraulique de l'acier inoxydable 304	5	PC
Contrôleur de PLC	Siemens	1	PC
Débitmètre électronique	La Chine	1	PC
Capteur électronique de pression	Sinuo	1	PC
Moteur	Taïwan STS	1	Placez
Pompe à plongeur	FAUCON	1	PC
