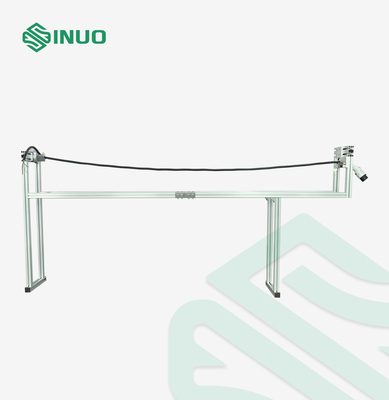

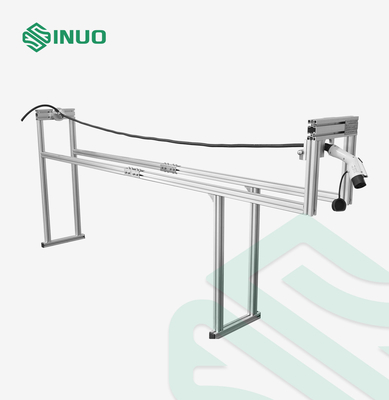

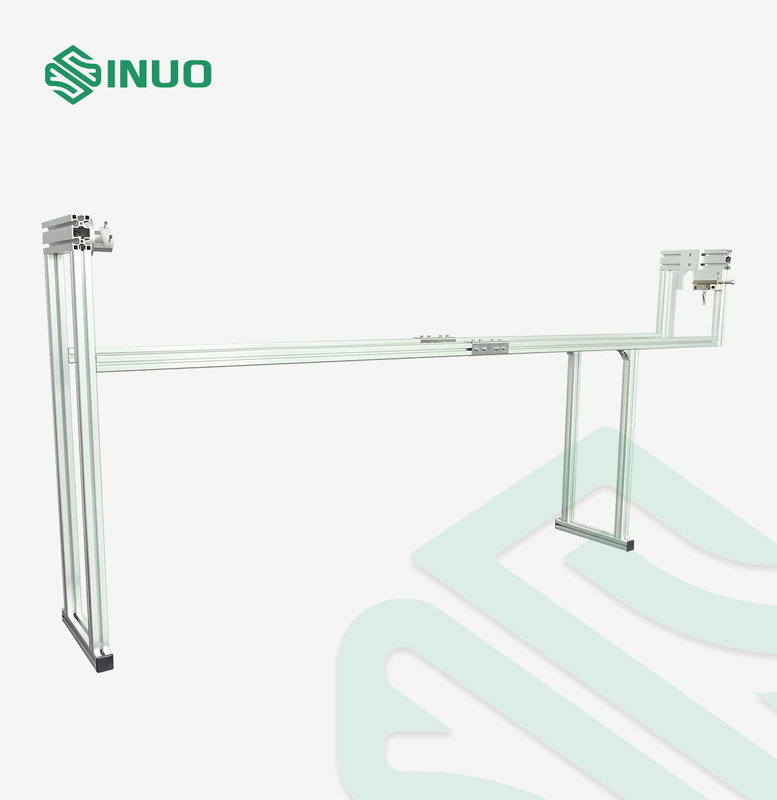

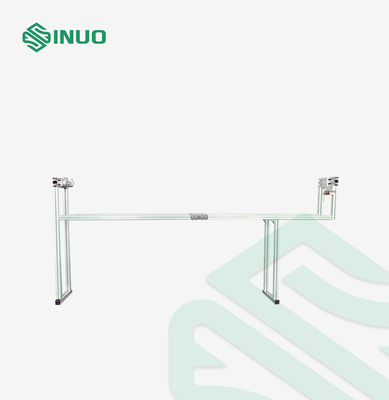

Appareillage mécanique portatif multiple d'essai de force de débouchés de prise de véhicule électrique

Appareillage mécanique d'essai de force de Prise-débouchés portatifs multiples du véhicule électrique IEC62196

Normes et clauses conformées

Le CEI 62196-1Ed.4CDV : 2020 « prises, prise - débouchés et coupleurs pour des applications industrielles et semblables, et clauses 26,3 pour véhicules électriques », figue 19.

IEC60884-1 : 2006 « prises et prise-débouchés pour le ménage et les buts semblables Part1 : Clause 24,9 de conditions générales » et schéma 29.

« Prises GB2099.1-2008 et prise-débouchés pour le ménage et les buts semblables Part1 : Clause 24,9 de conditions générales » et schéma 29.

Aperçu d'équipement

Il est employé pour examiner la force mécanique des prises et du connecteur rewirable de véhicule qui est équipé du câble flexible.

Principe d'essai : L'extrémité libre du câble et une corde supplémentaire ou tous autres moyens, etc. flexibles, attachés au câble flexible, ayant une longueur totale de 2,25 m, est fixée à un mur à une taille de 1 m au-dessus du plancher.

L'échantillon est tenu de sorte que le câble soit horizontal et puis il soit permis de tomber dessus à un plancher en béton. Ceci est fait huit fois ; le câble étant tourné par 45° à sa fixation chaque fois.

Des prises de Rewirable et les connecteurs de véhicule sont équipés d'une petite section (approximativement 200 millimètres) du type le plus léger de câble flexible de la plus petite section transversale recommandée par le fabricant.

L'échantillon est tenu de sorte que le câble soit horizontal et puis il soit permis de tomber dessus à un plancher en béton. Ceci est fait huit fois ; le câble étant tourné par le ° 45 à sa fixation chaque fois.
Après l'essai, les échantillons ne montreront aucun dommage au sens du CEI 62196-1Ed.4CDV 2020 ; en particulier, aucune partie ne sera devenue détachée ou desserrée. Les échantillons n'exposeront pas des pièces vraisemblablement pour devenir vivants. Les échantillons maintiendront leur estimation d'IP.
Les accessoires avec un degré de protection IP44 et plus haut résisteront à l'essai approprié spécifique dans la clause 2020 du CEI 62196-1Ed.4CDV 20.
Les accessoires avec des clôtures de matériel thermoplastique résisteront à l'essai de la clause 2020 du CEI 62196-1Ed.4CDV 21,4.

Paramètres techniques

Questions et réponses

Q : Quelle est la taille chutante ?
: La taille chutante est 750mm.

Q : Quelle est la taille pour ce dispositif ?
: La taille du dispositif est au sujet des poids 50kg de 2400×850×400 (millimètre) W×D×H.
