Équipement d'essai de connecteur du CEI 62196 EV cassant l'équipement de test de capacité

Équipement d'essai de connecteur du CEI 62196 EV cassant l'équipement de test de capacité

Nom De Marque:	Sinuo
Numéro De Modèle:	SN1005
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

IEC62196

Clause appliquée:

clause 22, 23,2, 23,3

Station d'essai:

La station simple, peut être adaptée aux besoins du client

Voyage linéaire:

0-100mm

Fréquence d'essai:

0-10 fois/minute

Type de moteur:

Moteur servo

Méthode de contrôle:

Méthode de contrôle

D'autres normes:

Le CEI 60309-1

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

30 ensembles/mois

Mettre en évidence:

Équipement d'essai de connecteur d'IEC62196 EV

Équipement d'essai de connecteur du CEI 60309 EV

Équipement de test de rupture de capacité du CEI 62196

Description du produit

Prise et connecteur du véhicule électrique IEC62196 cassant l'équipement de test de capacité

Normes et clauses conformées

Clause du CEI 62196-1 Ed.4CDV 2020 22, 23,2, 23,3, figue 15, tableau 8 et tableau 9.

Clause 22 et 23 du CEI 62196-3 Ed.4CDV 2020.

Le CEI 60309-1 : clause 2012 20 et clause 21.

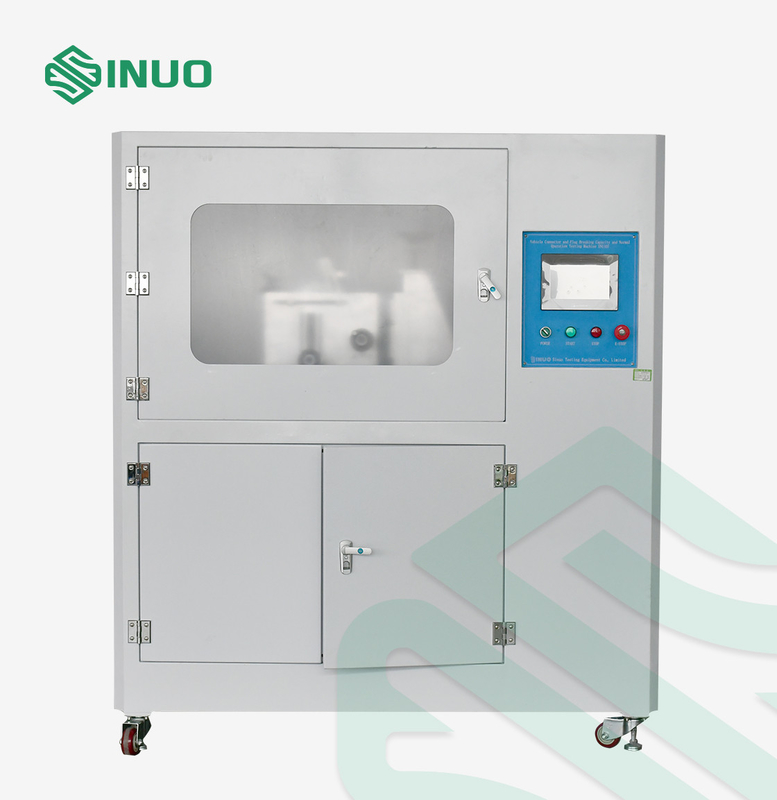

Aperçu d'équipement

Cet équipement de test répond aux exigences du CEI 62196-3 : 2020 la clause 22 et 23, IEC62196-1 : clause 2020 22 et clause 23, IEC60309-1 : clause 2012 20 et clause 21, etc.
On l'emploie pour vérifier si les accessoires électriques tels que les interfaces de remplissage de véhicule électrique, les prises industrielles, les prise-débouchés et les coupleurs peuvent résister aux contraintes mécaniques, électriques et thermiques qui se sont produites pendant le fonctionnement normal sans usage excessif ou d'autres effets néfastes.

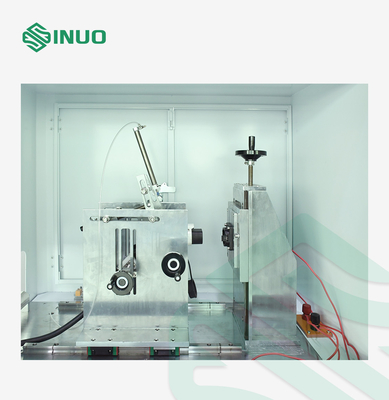

Le moteur servo conduit le mécanisme pour faire les actions d'insertion et de retrait de répétition d'échantillons d'essai. Une charge externe peut être employée pour l'essai de rupture de capacité. Le temps de sous tension/hors tension, la vitesse d'essai, la course, et l'angle peuvent tout être préréglés sur l'écran tactile.
L'équipement emploie le mécanisme d'entraînement de moteur servo, l'échantillon pour faire la prise linéaire et tirer l'action répétée, peut être relié à l'essai marche-arrêt de charge. Le temps, la vitesse d'essai, la course et l'angle marche-arrêt peuvent être préréglés par l'écran tactile.

Alimentation d'énergie : AC220V±10%/50-60Hz, humidité fonctionnante 30%-90% de la température 0-40℃ ;
Taille d'aspect : au sujet de W1000*D750*H1200mm ; Poids : au sujet de 180kg

Paramètres techniques

Station	Monoposte, personnalisable
Mode de contrôle électrique	Contrôle intégré intelligent de PLC, opération homme-machine d'interface de contact de couleur
Manière d'entraînement	Commande de moteur servo
Mode de participation témoin	Le fixage mécanique, 3 brides d'axe peut ajuster la position du point de fixage
Voyage linéaire	0-100mm, préréglage (prise d'essai et prise d'essai espaçant ≥50mm)
Temps de conduction	0-99.9s, préréglage (le contact électrique devrait être maintenu pas davantage que 4s, pas moins que 2s)
Taux d'insertion	0-0.85m/s peut être préréglé, le préréglage (0.8±0.1m/s)
Nombre d'essais	0~999999 fois, préréglage (cycle : une course d'insertion et une course à coulisse)
La fréquence d'essai	0-10 fois /min, préréglage (3,75 course /min de /min =7.5 de cycle)
charge	Externe, fournissez le facteur standard de tension, de courant et de puissance, armoire facultative de charge

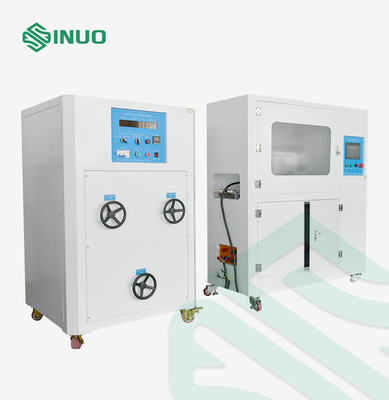

Armoire facultative de charge	Note : Seulement armoire de charge CA, 0-70A, tension 0-300V
Contenu d'essai	Coupleur d'appareils/interface de remplissage cassant l'essai de capacité Coupleur d'appareils/essai normal de remplissage de durée de fonctionnement d'interface
Fonction de détection	Une alarme de circuit ouvert peut être réalisée pendant l'essai sous la charge, et les cycles peuvent être vrais enregistré à temps.
Protection de sécurité	Protection rectifiée, protection de court-circuit
Alimentation d'énergie	Monophasé AC220V±10%, 50/60Hz, 10A
Dimension d'équipement Et poids	L 1430mm * W 600mm * H1620mm, approximativement 180KGS
