Cabinet capacitif inductif résistif de charge du CEI 62196 pour le véhicule électrique

Cabinet capacitif inductif résistif de charge du CEI 62196 pour le véhicule électrique

Normes et clauses conformées

Clause 2020 du CEI 62196-1 Ed.4CDV 22.

Aperçu d'équipement

Cette armoire de charge se conforme à la clause 22 de 62196-1:2020 du CEI. Elle est employée pour traiter casser l'essai de capacité pour la prise, la prise, le commutateur, le connecteur, le relais et d'autres pièces. L'armoire de charge a la puissance de sortie monophasée et l'entrée monophasée de charge, et la charge peut être divisée en charges résistives, inductives ou capacitives.

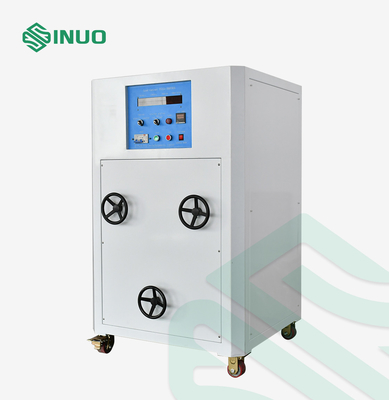

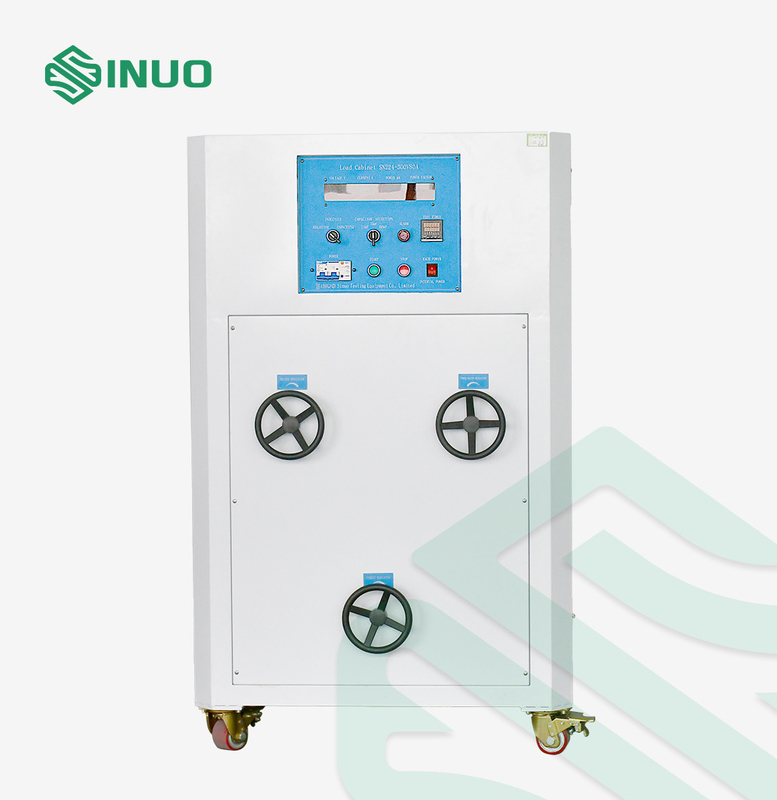

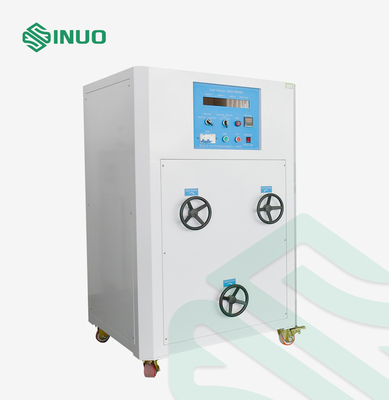

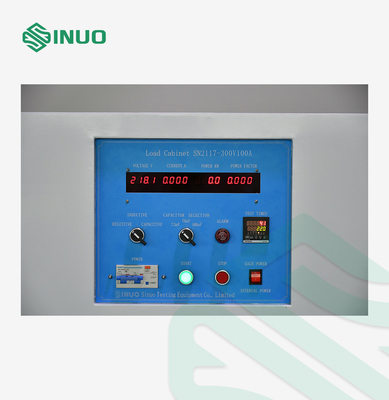

L'armoire de charge adopte un type structure d'armoire, avec une taille de haute profonde large du × 1470mm du × 900mm de 900mm. Le corps d'armoire est fait de plats de fer qui sont pressés et pulvérisés. Il y a 4 roues de frein au fond de l'armoire pour faciliter le mouvement ou la fixation. L'avant de la partie supérieure de l'armoire est le panneau de commande, sur le panneau, là est commutateur électrique de mètre, commutateur de charge, voltmètre intelligent d'affichage numérique, ampèremètre, compteur d'électricité, mètre de facteur de puissance, puissance-sur le compteur, bouton de sortie actuelle, touche "ARRÊT" actuelle, type de charge (résistif, inductif ou capacitif) commutateur de sélection, commutateur de sélection de condensateur, alarme, etc. à l'intérieur de l'armoire là sont inductance, capacité, système de combinaison de résistance, mécanisme de dissipation thermique de vent violent, divers éléments de contrôle électriques, panneau de circuit de commande et blocs de câblage de sortie, etc.

Paramètres techniques

Questions et réponses

Q : Quel est le mode sortie de charge ?

: Chaque puissance (continue)/puissance d'intervalle peut être permutables.

Q : Quelle est la charge capacitive ?

: C'est 70uf, 140uf, 7.3uf peut être permutable.

Détails :
