Équipement d'essai joint de connecteur du doigt EV d'essai du CEI 62196

Équipement d'essai joint de connecteur du doigt EV d'essai du CEI 62196

Nom De Marque:	Sinuo
Numéro De Modèle:	SN2210-2
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

Le CEI 62196-1 Ed.4 CDV 2020

Longueur de doigt:

80±0.2 millimètre

1 commun:

30±0.2 millimètre

2 communs:

60±0.2 millimètre

Bout du doigt:

180±0.2 millimètre

Cylindrique:

R2±0.05 millimètre

Détails d'emballage:

Carton

Capacité d'approvisionnement:

30 ensembles/mois

Mettre en évidence:

IEC62196 a joint l'équipement d'essai de connecteur d'EV

Équipement d'essai de connecteur du CEI 61032 EV

Doigt joint d'essai du CEI 62196

Description du produit

Sonde jointe d'essai du CEI 62196 pour l'essai de connecteur de véhicule électrique

Normes et clauses conformées

Clause 2020 du CEI 62196-1Ed.4CDV 10,1.

Aperçu d'équipement

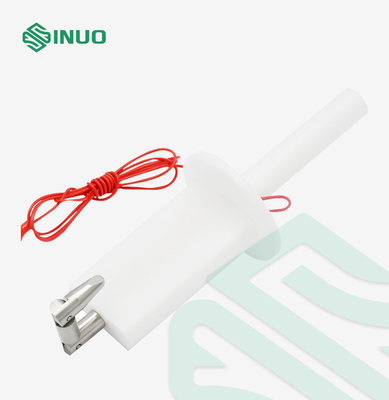

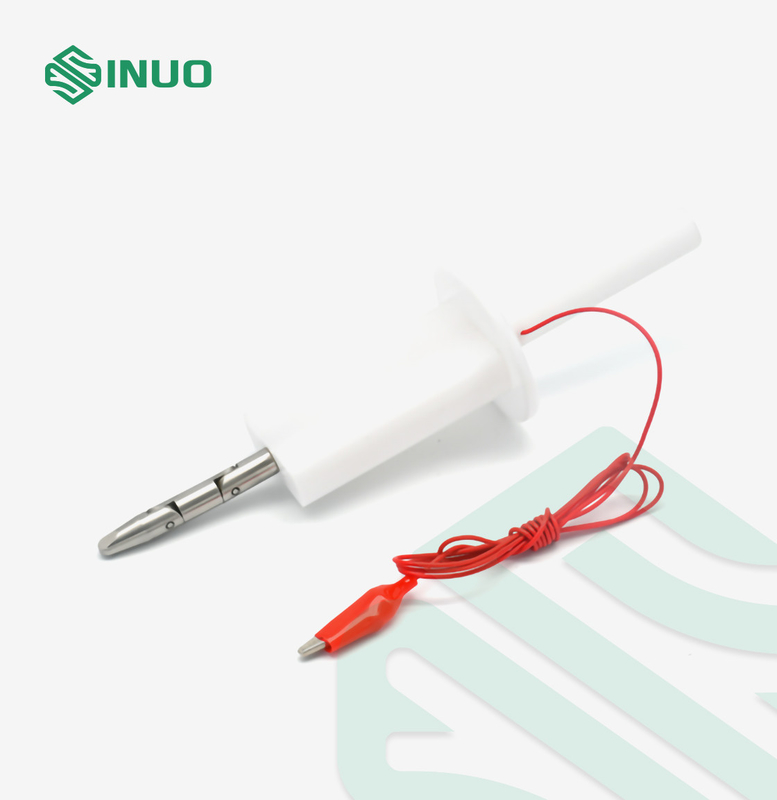

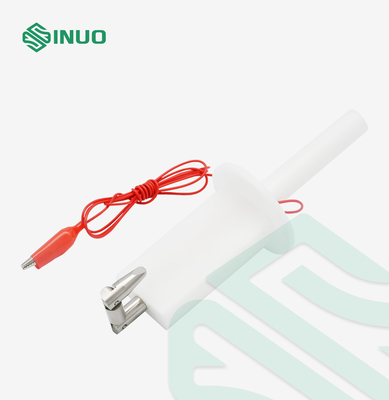

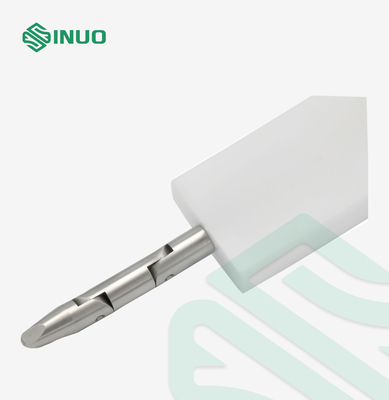

C'est un doigt d'essai de précision fait selon beaucoup de normes comme la clause 2020 du CEI 62196-1Ed.4CDV 10,1. Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt. Cette sonde de doigt d'essai se compose du dito, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°.
Personnalisable : il peut être employé pour l'essai à chocs anti-électrique une fois équipé d'une agrafe à l'extrémité de la poignée, ou utilisé pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).

Paramètres techniques

Modèle	SN2210-2
Nom	Sonde B d'essai
1 commun	30±0.2 millimètre
2 communs	60±0.2 millimètre
Longueur de doigt	80±0.2 millimètre
Bout du doigt à dérouter	180±0.2 millimètre
Cylindrique	R2±0.05 millimètre
Sphérique	R4±0.05 millimètre
Bout du doigt coupant l'angle biseauté	′ -10 de 37^o 0
Chandelle de bout du doigt	′ -10 de 14 ^o 0
Diamètre de doigt d'essai	Ф12 0 -0,05
Diamètre d'A-A Section	Ф50 millimètre
Largeur d'A-A Section	20±0.2mm
Diamètre de cloison	Ф75±0.2 millimètre
Épaisseur de cloison	5±0.5 millimètre
Norme appliquée	Le CEI 61032, IEC60529-1, etc.

Détails :

Équipement d'essai joint de connecteur du doigt EV d'essai du CEI 62196 0
