Force de retrait d'équipement d'essai de connecteur du CEI 62196 EV verrouillant la vérification

Nom De Marque:	Sinuo
Numéro De Modèle:	SN1013B
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

Le CEI 62196-1 Ed.4 CDV 2020

Clauses appliquées:

Clause 16,16

Poids de force de retrait:

1kg

Poids de force d'insertion:

9.2Kg

Poids auxiliaire d'insertion:

0.8kg

Prises d'essai d'équipement:

Adapté aux besoins du client

Limite de taille de baisse:

50mm

Terme de garantie:

un an

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

30 ensembles/mois

Mettre en évidence:

Équipement d'essai de connecteur de la force EV de retrait

Équipement d'essai de connecteur du CEI 62196-1 EV

Équipement de test de vérification de force de retrait d'EV

Description du produit

Force de retrait de véhicule électrique du CEI 62196 et verrouillage de l'équipement de test de vérification

Normes et clauses conformées

Clause 16,16 de 62196-1:2020 du CEI.

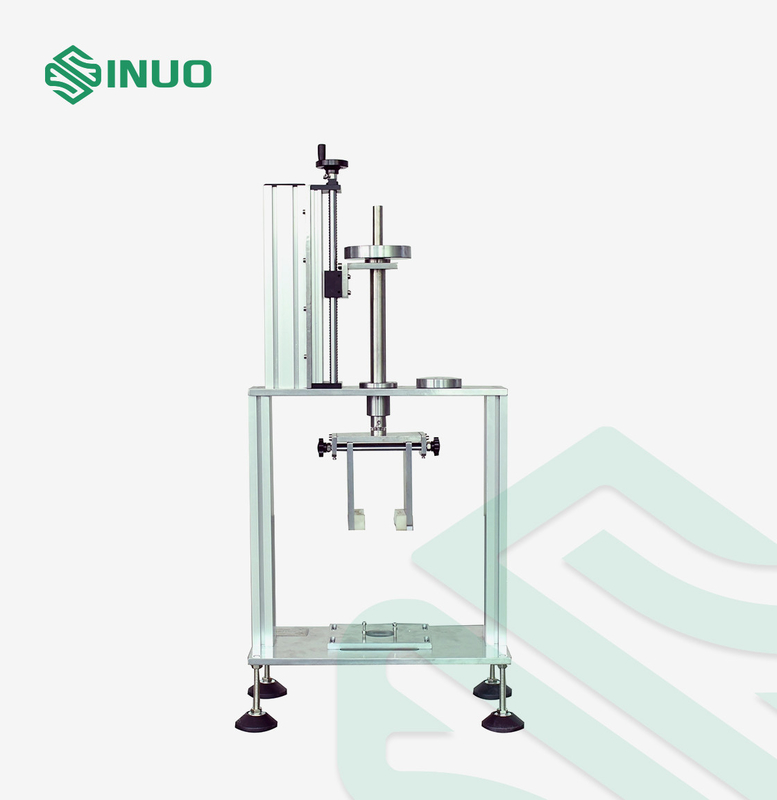

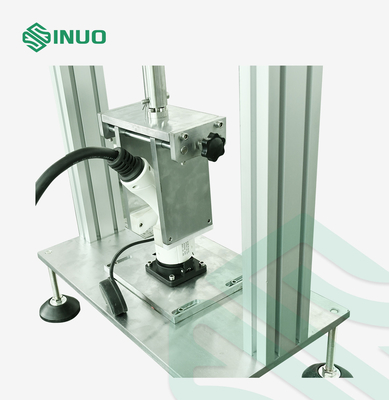

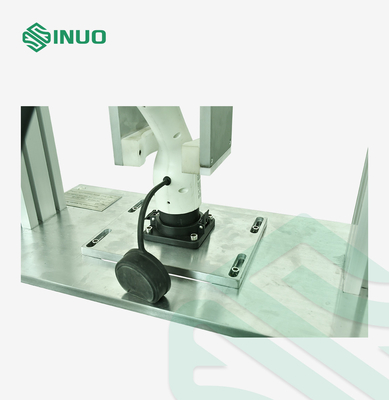

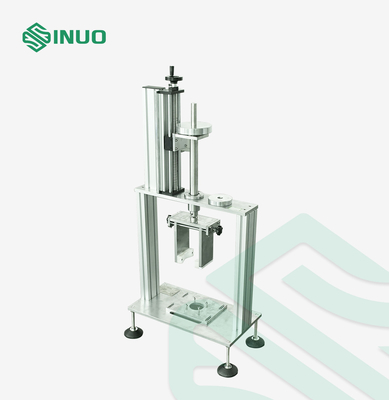

Aperçu d'équipement

Cet appareillage d'essai de force de retrait est exigé par la clause 2020 du CEI 62196-1Ed.4CDV 16,16.

Principe d'essai : L'accessoire fixe (l'admission de prise-débouché ou de véhicule) est monté tels que l'accessoire l'accouplement entre verticalement de haut en bas dans elle pendant la première phase d'insertion. Un poids principal de 9,2 kilogrammes est placé sur l'accessoire de accouplement. Si l'accessoire mobile n'entre pas dans l'accessoire fixe dans la position exigée, on permet à un un poids supplémentaire de 0,8 kilogrammes de chute d'une hauteur de 5 cm sur le poids principal. L'accessoire mobile entrera dans alors l'accessoire fixe dans la position exigée pour engager les contacts correctement.

Paramètres techniques

Normes appliquées	Le CEI 62196-1 Ed.4 CDV 2020
Clauses appliquées	Clause 16,16
Poids de force de retrait	1kg
Poids de force d'insertion	9.2kg
Poids auxiliaire d'insertion	0.8kg
Prises d'essai d'équipement	Adapté aux besoins du client
Essai de force d'A. Insertion : 1. Un dispositif de force d'insertion fixe pour la prise ou la prise d'entrée d'appareils 2. Kit de poids de force : 9.2kg, poids auxiliaire 0.8kg 3. Limite de taille de baisse de poids auxiliaire : 50mm 4. poids 2kg
Essai de force de B. Withdrawal : 1. A partagé la partie mécanique de SN1013, basée sur le CEI 62196-1 : 2020 la figure 13 2. A partagé les prises d'essai pour SN1013 3. Contre-balancez, faites les accessoires de levage (mesure + crochet + poids) pour être 9kg, et le poids supplémentaire est 1kg 4. poids 1kg

Détails :

Force de retrait d'équipement d'essai de connecteur du CEI 62196 EV verrouillant la vérification 0
