Le véhicule électrique a intégré l'équipement d'essai imperméable de connecteur du système de test IPX1-8 EV

Appareillage vertical d'essai d'égouttement de pluie

Aperçu :

Ce dispositif d'essai est de vérifier la protection contre des baisses verticalement en baisse de l'eau. Il est conçu et fabriqué selon la condition standard d'IEC60529 IPX1 et IPX2.

1. La hausse et la chute de la boîte d'égouttement est commandée par le moteur.

2. Filtre fin d'acier inoxydable pour la filtration de saleté.

3. Air comprimé Adopts pour souffler l'eau d'aiguille, pour empêcher les substances réactives de l'eau et l'aiguille de blocage atmosphérique.

4. Bec médical général d'aiguille d'acier inoxydable, facile à acheter, non facile à se rouiller.

5. Le bec d'aiguille et le siège de bec d'aiguille utilisant la connexion de chandelle, peuvent être facilement remplacés sans outil, des dommages individuels au bec d'aiguille peuvent être facilement remplacés rapidement.

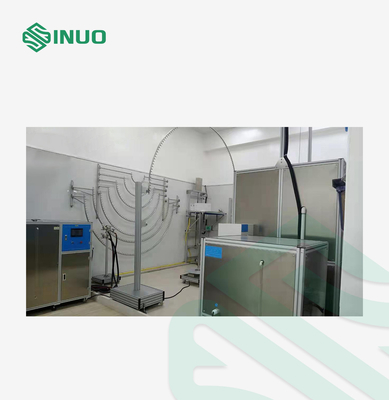

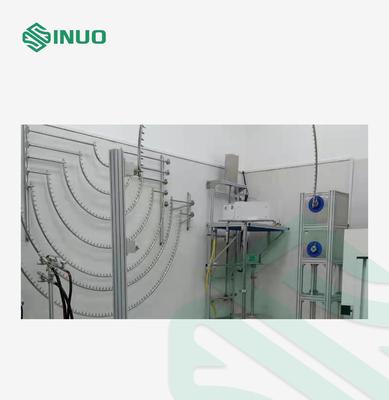

L'appareil de contrôle de oscillation de tube est conçu et fabriqué selon la condition standard d'IEC60529 IPX3 et IPX4.

La pièce de oscillation de tube de ce dispositif est commandée par le mécanisme de moteur et de manivelle-lien de réglable-vitesse. Ce dispositif échange l'oscillation de l'endroit de ±60°to un autre de ±175°with la vitesse exigée par la norme par la machine ajustant l'angle.

L'ajustement d'angle est précis. La structure est stable et durable. Elle coopère avec la plaque tournante par laquelle la rotation de 90°can être réalisé.

Paramètre technique :

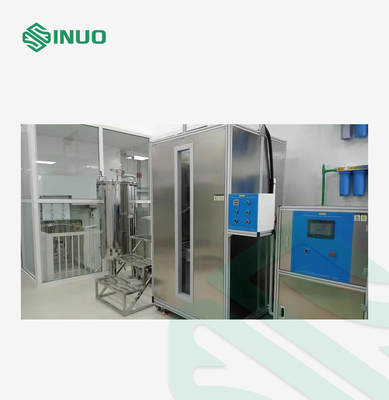

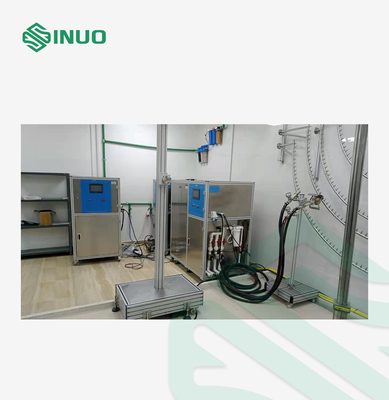

1. L'approvisionnement et le système de contrôle en eau intelligents s'applique à :

(a) approvisionnement en eau pour l'essai IPX1~IPX6 imperméable

(b) essai d'immersion de l'eau d'IPX7

(c) stockage de l'eau pour l'essai d'étanchéité de l'eau IPX8

(d) contrôle automatique pour l'équipement imperméable entier

2. Méthode d'approvisionnement en eau : approvisionnement en eau de la température constante, approvisionnement en eau de débit constant, approvisionnement en eau constant de pression

3. Procédé de contrôle d'approvisionnement en eau : Après que l'utilisateur ait préréglé la valeur de température de l'eau, valeur d'écoulement d'eau et valeur de pression d'eau sur l'écran tactile, le système de contrôle de température, les mètres électroniques ou le moniteur en temps réel numérique d'indicateur de pression les valeurs courantes, lisez les valeurs dans le PLC par la conversion de données, pour ajuster alors automatiquement la vitesse de rotation de la pompe par le convertisseur de fréquence.

4. Contrôle de tempreture de l'eau : Le système de PID automatique contrôle et détectent le tempreture de l'eau, gamme : température ambiante | 65℃ (±3℃).

5. Il y a grand écoulement et petit approvisionnement en eau de manières de l'écoulement deux.

6. Grand approvisionnement en eau d'écoulement :

(a) il s'applique à l'injection forte d'essai et d'eau de jet d'eau IPX5~IPX6 d'IPX8

(b) chaîne d'écoulement : 10~100L/min

(c) exactitude d'écoulement : ±0.5L/min

(d) débitmètre : débitmètre de turbine

(e) pompe à eau : pompe centrifuge d'acier inoxydable

7. Petit approvisionnement en eau d'écoulement :

(a) il s'applique à l'essai IPX1~IPX4 imperméable

(b) chaîne d'écoulement : 1~10L/min

(c) exactitude d'écoulement : ±0.5L/min

Débitmètre : débitmètre de turbine

(d) pompe à eau : pompe centrifuge d'acier inoxydable

8. Cuve de stockage de l'eau :

(a) il s'applique pour arroser le stockage de l'essai fort de jet d'eau IPX5~IPX6, injection de l'eau d'IPX8, l'immersion IPX7

(b) voyant à niveau visible : fenêtre de verre trempé

(c) mesure de profondeur : acier inoxydable

(d) contrôle de niveau liquide : commutateur de flotteur + tuyau de débordement

9. Parenthèse automatique d'ascenseur de l'immersion IPX7

10. Contrôle d'IPX8

(a) chaîne de pression : 0~0.6Mpa

(b) chaîne de temps : 0~999999s

11. Armoire de commande :

(a) détection d'écoulement : retour de signal d'écoulement par le débitmètre électronique

(b) arrangement d'écoulement : placez sur l'écran tactile

(c) détection de la température : PID

(d) contrôleur : PLC de Mitsubishi

(e) interface amicale : 7 pouces, écran tactile de couleur

(f) fonction de commande : approvisionnement en eau de la température constante, approvisionnement en eau de débit constant, approvisionnement en eau constant de pression, et minuteur d'essai.

Fonction de protection de (G) : protection de fuite, protection de surcharge, protection de court-circuit

12. Filtre : coquille d'acier inoxydable, noyau de filtre fin

13. Matériel de corps : alliage d'aluminium industriel

14. Dimension externe : 1400mmX750mmX1600mm

Aperçu :

Le bec de pulvérisation est conçu et fabriqué selon IEC60529 IPX8.

Paramètres techniques :

1 récipient à pression : réservoir d'acier inoxydable.

gamme d'ajustement de 2 pressions : 0 | 5bar (peut être adapté aux besoins du client).

système de 3 pressions : pompe d'acier inoxydable + convertisseur de fréquence.

exactitude d'indicateur de la pression 4 : 0,25 degrés, gamme : 6bar.

temps de 5 essais : 0-99min.

pression de la limite 6 maximum : 5bar.

protection de 7 pressions : protection de mano-contact.

8 se relient au dispositif d'approvisionnement en eau par 3/4 connexion à haute pression de tuyau de fil d'acier

Plaque tournante

Aperçu :

L'étape tournante rabattable est l'accessoire nécessaire pour l'essai IPX1~IPX6.

Paramètre technique

Détails :
