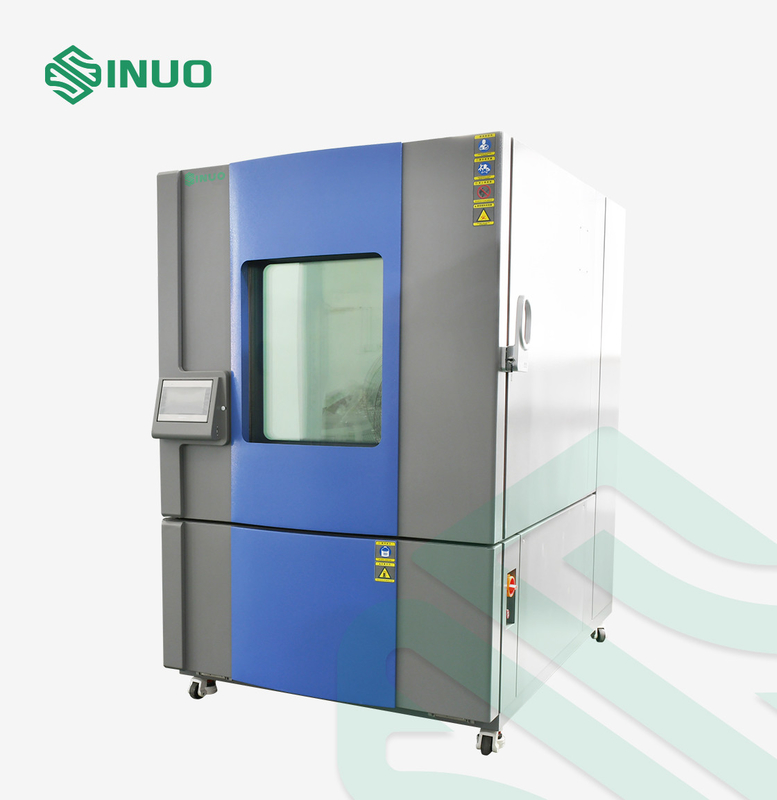

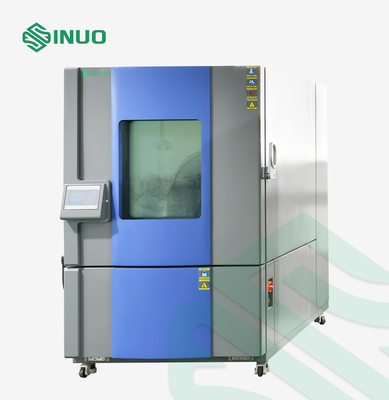

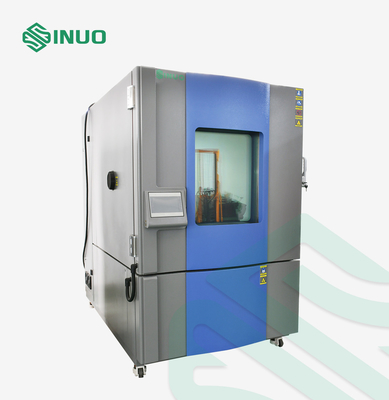

IEC62196 véhicule électrique Constant Temperature et chambre d'humidité

IEC62196 véhicule électrique Constant Temperature et chambre d'humidité

Normes et clauses conformées

Clause 2020 du CEI 62196-1Ed.4CDV 20,3, 29,2, 35,3, 37,1.

IEC60068-2-1 : 2007 « Essai-parties environnementales 2-1 : Essai-essai A : Froid, IDT »

IEC60068-2-2 : 2007 « Essai-parties environnementales 2-1 : Les essais examinent la chaleur B-sèche, IDT »

IEC60068-2-78 : 2012 « Essai-parties environnementales 2-78 : Cabine d'Essai-essai : La chaleur humide, équilibrée, IDT »

IEC60068-2-30 : 2005 « Essai-parties environnementales 2-30 : DB d'Essai-essai : La chaleur humide, cyclique (cycle 12h+12h), IDT »

Paramètres techniques

Alimentation d'énergie	Trois phases : C.A. 380V± 10%, 50Hz
Contrôle et opération	Système de contrôle intelligent de PLC et d'écran tactile
Taille de chambre	Taille intérieure	Taille externe
	1000*1000*1000 millimètre	1470*1400*2100 millimètre
Température ambiante	-40 °C ~+150°C
Humidité relative	20%~98%RH
Résolution de la température	0.1℃
Fluctuation de la température	±0.5℃
Uniformité de la température	±2℃
Déviation d'humidité	±3%RH
Taux de chauffage	≧2-3°C/min (charge, non linéaires non-)
Taux de refroidissement	≧0.7-1°C/min (charge, non linéaires non-)
Plan de la température et d'humidité relative
Composition en système principal

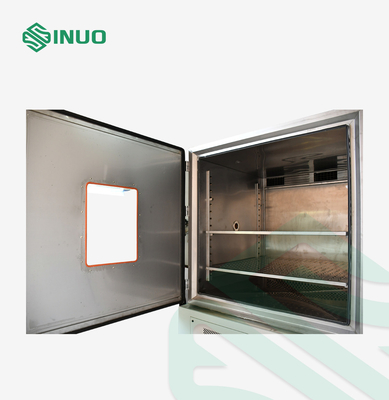

Corps de chambre	La chambre intérieure est faite de plaques d'acier inoxydables de SUS304#, forme arrondie, lisse et facile pour propre
	La boîte externe est faite de plaque d'acier de haute qualité avec le pistolage électrostatique de couleur
	Matériel d'isolation : mousse de polyuréthane
	Voyant à niveau visible : verre trempé anti-déflagrant de double-couche
	Étagère : Fait de 304 étagères inoxydables et détachables
Système de chauffage	Méthode de chauffage : chauffage électrique
	Adoptant le dernier nouveau cadre de chauffage en céramique, le matériel en céramique est résistant à la haute température et avec la bonne isolation, ne causera pas le phénomène de court-circuit de fuite. Le milieu est relié au fil de chauffage importé allemand, le diamètre de fil est résistance épaisse et à hautes températures et résistance brûlante sèche. Le tube de verre de quartz est inséré au milieu du fil de chauffage, pour empêcher le défaut de court-circuit dû au fil de chauffage entrant en contact avec la chambre en métal.
	Mise en chauffage : le conduit d'air à circulation forcée pour assurer le transfert de chaleur de l'appareil de chauffage, pour empêcher la température locale est trop haut et pour assurer la température exigée dans la chambre fonctionnante.
Système d'humidification	Méthode d'humidification : adopte la structure externe d'humidification, transferts par le conduit d'air. L'avantage est que la vitesse est stable et l'influence sur la température de la boîte intérieure est petite, de sorte que la hausse de la température soit stable et l'effet d'humidification soit idéal.
	Tube d'humidification : La conception en U plus la ligne de surchauffe de trou, de chauffage de sonde et le système de chauffage adoptent le même matériel importé de marque, avec la fonction anti-sèche pour assurer la longue durée de vie et la longévité durable du tube d'humidification.
	Humidification et hydratation : Il y a un type l'eau de tiroir ajoutant la boîte. On peut visuellement observer le niveau d'eau par l'échelle de niveau liquide d'affichage sur le réservoir d'eau en circulation. Le niveau d'eau est automatiquement commandé. Avec l'alarme de manque d'eau.
Système de refroidissement	Méthode de réfrigération : refroidissement à refroidissement par air utilisant l'échangeur de la compresseur-chaleur
	Compresseur : Tecumseh, marque française
	Circulation d'air froid : le conduit d'air à circulation forcée assure le retour et l'alimentation en air doux d'air, assurant l'uniformité de la température dans la chambre fonctionnante.
Système de contrôle	Écran tactile : OYO1000
	Contrôle de température : Autoréglage de PID, utilisant la classe un capteur de résistance du platine PT100
	Fonction : essai de valeur fixe et essai de programme Essai de valeur fixe : Quand l'environnement de test exige seulement une température et une humidité simples, choisissez ce mode pour placer la température, l'humidité et le temps de fonctionnement requis. Essai de programme : Quand l'environnement de test exige les températures et l'humidité multiples, choisissez ce mode pour placer la température, l'humidité et le temps de fonctionnement de chaque programme. L'opérateur peut placer les ordres fonctionnants de programme et peut installer à 100 groupes de programmes.
Stockage de données	Avec la température et l'interface de courbe d'humidité, les changements et les processus de données peuvent être enregistrés, avec l'interface R232 standard ou l'interface de communication de disque d'U, les données peut être téléchargée.
Protection de sécurité	Fonction de mémoire de puissance-, protection d'ordre de phase, protection de fuite, protection de surchauffe, protection de surcharge de compresseur, alarme de manque d'eau, protection anormale.

Aperçu d'équipement

Cette chambre d'essai est employée pour l'essai de froid, de chaleur, d'humidité et de sécheresse des matières premières et des dispositifs tels que l'électronique, des électriciens, des appareils électriques, des plastiques, etc. Le but est de confirmer la fiabilité de produits du stockage et du transport sous la chaleur de la température de ciel et terre et l'humidité alternatives, un équipement de test nécessaire qui est exigé par beaucoup de normes.

Structure :

Cette machine adopte une structure fermée de chambre avec les configurations suivantes :

A. Il a une température et un choix extrêmement grands de contrôle d'humidité pour répondre aux divers besoins des utilisateurs.

B. Il adopte un mode équilibré unique d'ajustement de la température et de contrôle d'humidité pour ajuster l'environnement idéal de la température et d'humidité. La capacité de chauffage et d'humidification sont stable et équilibrée, et le contrôle de la température et d'humidité sont à haute précision et de forte stabilité.

Sélection de C. Automatic de circuit de réfrigération : Le dispositif de contrôle automatique a la capacité de mettre en marche automatiquement le circuit courant de réfrigération selon la valeur réglée de la température, peut commencer le refroidissement directement sous l'état à hautes températures.

La réfrigération adopte l'unité de condensation à refroidissement par air avec le compresseur entièrement inclus (importé).

D. La porte est équipée d'un voyant à niveau visible, qui est commode pour observer l'état d'essai de l'échantillon d'essai.

Questions et réponses

Q : Quelle température ce dispositif peut-il atteindre ?
: L'équipement peut atteindre - 40 | ℃ 150.

Q : Quelles sont les options de taille pour ce dispositif ?
: La taille de l'équipement peut être adaptée aux besoins du client selon vos conditions.

Q : Fait l'équipement ont beaucoup de fluctuation de la température ?
: Nos impératifs techniques de fluctuation de la température est ±0.5℃, d'assurer l'exactitude de l'essai.
