Chambre rapide d'essai de changement de température d'équipement d'essai de connecteur de la clause 26.7.2 EV

Chambre rapide d'essai de changement de température de véhicule électrique du CEI 62196

Normes et clauses conformées

Clause 2020 du CEI 62196-1 Ed.4CDV 26.7.2.

IEC60068-2-1 : 2007 « Essai-parties environnementales 2-1 : Essai-essai A : Froid, IDT »

IEC60068-2-2 : 2007 « Essai-parties environnementales 2-1 : Les essais examinent la chaleur B-sèche, IDT »

IEC60068-2-78 : 2012 « Essai-parties environnementales 2-78 : Cabine d'Essai-essai : La chaleur humide, équilibrée, IDT »

IEC60068-2-30 : 2005 « Essai-parties environnementales 2-30 : DB d'Essai-essai : La chaleur humide, cyclique (cycle 12h+12h), IDT »

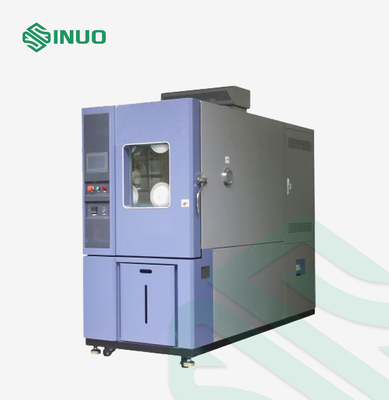

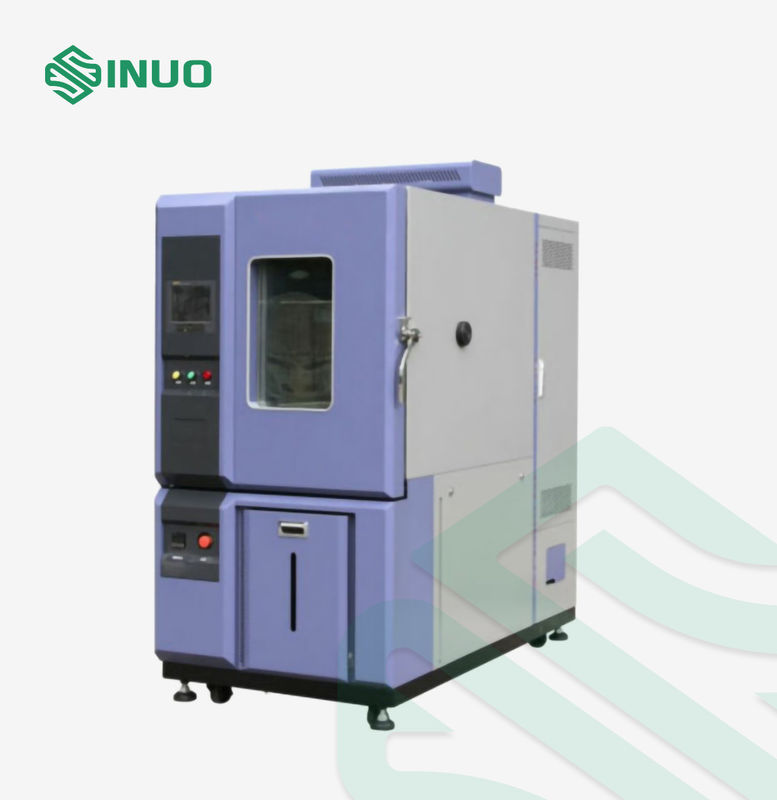

Aperçu d'équipement

Cette chambre rapide d'essai de changement de température est exigée par la clause 2020 du CEI 62196-1 Ed.4CDV 26.7.2.

Il est employé pour l'essai de froid, de chaleur, d'humidité et de sécheresse des matières premières et des dispositifs tels que l'électronique, des électriciens, des appareils électriques, des plastiques, etc. Le but est de confirmer la fiabilité du stockage, du transport et de l'utilisation des produits sous l'environnement alternatif rapide de la chaleur humide de la température de ciel et terre.

Structure :

Cet équipement adopte une structure fermée de chambre avec les configurations suivantes :

1. Réduction d'économie d'énergie et de consommation : Le mode gazeux liquide de by-pass est employé pour ajuster la capacité de refroidissement de réaliser la température constante et l'humidité.

2. Facile à utiliser : utilisant la température programmable et le contrôleur d'humidité (écran tactile de 16 bits de véritable couleur 7-inch), l'enregistrement de données expérimental et le traitement sont flexibles.

3. Fiabilité élevée : les composantes clés sont les composants importés pour assurer la longévité et la fiabilité ; séparateurs d'huile efficaces assurer la vie de compresseur.

Paramètres techniques

Contrôle et opération		Système de contrôle intelligent de PLC et d'écran tactile
Taille de chambre		1000L : taille intérieure : WDH=1000×1000×1000mm, taille externe : WDH= 1200 ×2015×2035 millimètre (à l'exclusion des pièces saillantes de la machine)
Température ambiante		B : -40~150℃ ;
Vitesse linéaire		3℃/min
Déviation de la température		≦±2.0℃
Fluctuation de la température		±0.5℃
Uniformité de la température		±2℃
Taux de chauffage et de refroidissement		Taux de chauffage : de -30℃ à +100℃, vitesse linéaire 3℃/min (non-charge) Taux de refroidissement : de +100℃ à -30℃, vitesse linéaire 3℃/min (non-charge) (Note : Le taux de chauffage et de refroidissement de la température est mesuré selon les règlements appropriés de la norme IEC60068-3, et le capteur est à la position de bouche d'air)
Humidité relative		〜 98%RH de 20%
Déviation d'humidité		±3.0%RH (>75%RH) ; ±5.0%RH (≤75%RH)
Uniformité d'humidité		±3.0%RH (non-charge)
Fluctuation d'humidité		±2.0%RH
Icône de la température et d'humidité relative
Composition principale en système

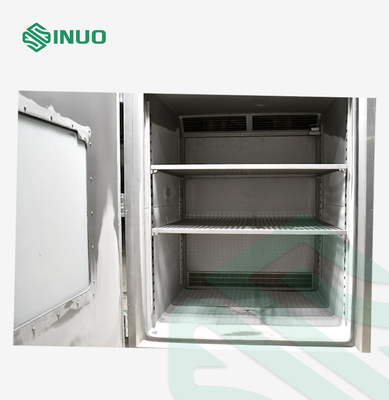

Corps de chambre	La chambre intérieure est faite de plat d'acier au carbone de haute qualité, la surface est traitée avec la pulvérisation électrostatique de couleur
	La chambre intérieure est faite de 304# a balayé la plaque d'acier inoxydable, forme arrondie, lisse, facile pour propre
	Trou d'avance : la chambre intérieure et externe sont équipées d'un trou de filetage avec un bouchon en caoutchouc
	Matériel d'isolation : mousse de polyuréthane
	Voyant à niveau visible : porte anti-déflagrante de verre trempé de double-couche

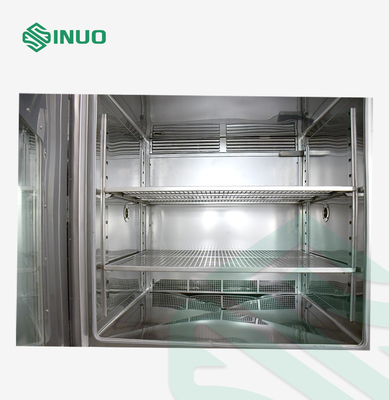

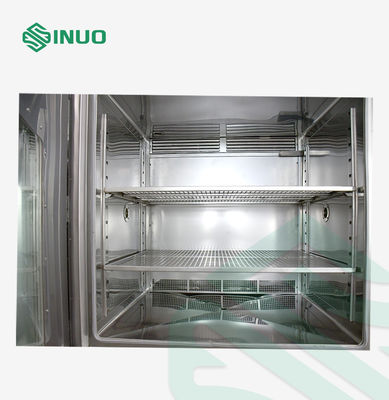

	Étagères : Fait de 304 étagères inoxydables et détachables
Système de chauffage	Méthode de chauffage : chauffage électrique
	Radiateur électrique de fil de haute qualité de nickel-chrome, contrôle sans contact (SSR)
Système d'humidification	Méthode d'humidification : structure externe d'humidification
Système de refroidissement	Compresseur semi-serré de bière brune allemande ou compresseur semi-compact allemand de BITZER
	Non-fluor R404A réfrigérant favorable à l'environnement R23, en conformité avec des règlements environnementaux, sûr et non-toxique
	Condensateur de Shell et de tube (refroidi à l'eau)
	Type performant d'aileron ajustement automatique de capacité de charge, utilisation à long terme de basse température et conditions de humidité élevé sans givrage.
Système de contrôle	Écran tactile : la température programmable et contrôleur d'humidité (écran tactile de 16 bits de véritable couleur de 7 pouces)
	Contrôle de température : Autoréglage de PID, utilisant la classe un capteur de résistance du platine PT100
	Fonction : essai de valeur fixe et essai de programme Essai de valeur fixe : Quand l'environnement de test exige seulement une température et une humidité simples, choisissant ce mode pour placer la température exigée, humidité et temps de fonctionnement. Essai de programme : Quand l'environnement de test exige les températures et l'humidité multiples, choisissez ce mode pour placer la température, l'humidité et le temps de fonctionnement de chaque programme. L'utilisateur peut placer l'ordre fonctionnant de programme. Le groupe de programme est jusqu'à 100 groupes.
Stockage de données	Avec la température et l'interface de courbe d'humidité, avec l'interface de communication standard de l'interface R232 ou du disque d'U, les données peuvent être téléchargées, et les changements et les processus de données peuvent être enregistrés.
Protection de sécurité	Fonction de mémoire de puissance-, protection d'ordre de phase, protection de fuite, protection de surchauffe, protection de surcharge de compresseur, alarme de manque d'eau, protection anormale
Dispositif de protection de sécurité	Commutateur air-brûlant de protection d'appareil de chauffage, appareil de chauffage au-dessus du disjoncteur actuel, fan de circulation au-dessus de la protection actuelle de surcharge
	Commutateur à haute tension de protection de compresseur, commutateur de protection de surchauffe de compresseur, compresseur au-dessus de commutateur actuel de protection
	disjoncteur Sous-inverse de phase, commutateur de NO--fusible, contrôleur de transmission d'énergie par fluide de porte de passage à zéro
Indication d'alarme	Quand la protection ci-dessus se produit, le fonctionnement des arrêts d'équipement, une alarme audible et visuelle est publié, et l'emplacement de défaut est montré sur le mètre.
