Fuite de véhicule électrique dépistant le système de contrôle de PLC du CEI 62196 d'équipement de test

Fuite de véhicule électrique du CEI 62196 dépistant l'équipement de test

Normes et clauses conformées

Clause 2020 du CEI 62196-1 Ed.4CDV 28,4, 29,6.

IEC60335-1 clause 29,2 et annexe N,

Clause 13,4 de 60065:2014 du CEI,

IEC60598-1,

Clause 28,2 de 60884-1:2013 du CEI,

UL746A

ASTM D3638-92

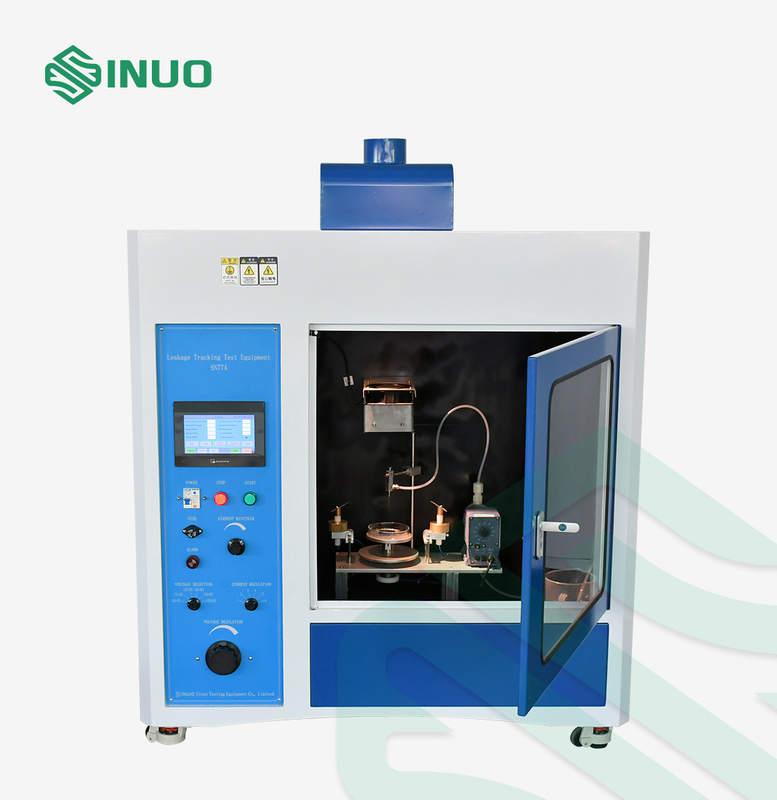

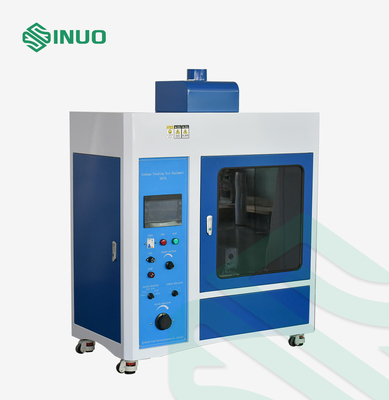

Aperçu d'équipement

L'appareil de contrôle est conçu et fabriqué selon les conditions standard d'IEC60112, et exigé par clause du CEI 62196-1Ed.4CDV 2020 28,4, 29,6, IEC60335-1 clause 29,2 et annexe N, clause 13,4 de 60065:2014 du CEI, la clause 28,2 de 60884-1:2013 d'IEC60598-1, de CEI, l'UL746A et l'ASTM D3638-92 et etc. Le principe de travail de la fuite dépistant l'essai (dépistant l'essai d'index) est que le liquide de conduite (CL 0.1%NH 4) du volume exigé dans la taille exigée (35mm) et le temps exigé (30s) se laisse tomber avec la tension entre les electrodes en platine (× 5mm de 2mm) sur la surface de l'isolant solide. Ainsi les utilisateurs évaluent la représentation de cheminement de résistance de la surface solide d'isolant sous l'influence combinée du champ électrique et les humides ou souillent le milieu. Dans un mot, ce dispositif est utilisé pour mesurer pour comparer dépister l'index (CT1) et l'index de résistance électrique (PT1).

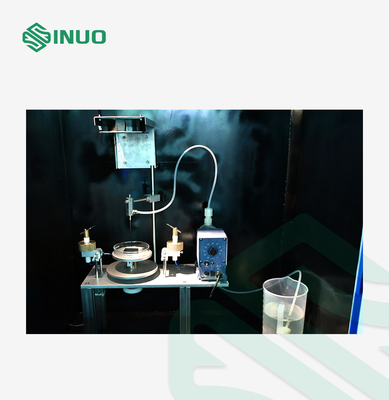

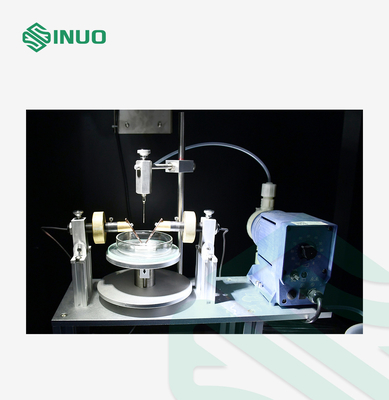

Un bloc calibré est fourni avec l'instrument pour s'assurer que les électrodes ont la distance appropriée entre eux. La taille de table est facilement ajustable pour assurer l'angle approprié des électrodes et de la taille des baisses. Le reste de l'essai est commandé de l'extérieur de la chambre d'essai avec la porte s'est fermé. La tension, limitation actuelle, taux et nombre d'égouttements tous d'égouttement sont placées sur le panneau de commande. Un opérateur devrait observer l'essai pour voir si une flamme met à feu. L'instrument déclenche une alarme s'il y a un échec de cheminement au moins de deux secondes.

La fuite dépistant l'appareil de contrôle adopte au système de contrôle avancé de PLC et 7" écran tactile de couleur, il convient au département de recherches, de production et de qualité du matériel d'éclairage, appareil de basse tension, appareil électroménager, appareil électrique de machine-outil, machine électrique, outil électrique, instrument électronique, instrument électrotechnique, équipement de technologie de l'information. Il est également approprié à l'industrie de l'isolant, machinant les plastiques, la prise électrique et les accessoires.

Paramètres techniques
