équipement d'essai de connecteur de la clause 34,3 EV de chambre d'essai du choc 150L thermique

équipement d'essai de connecteur de la clause 34,3 EV de chambre d'essai du choc 150L thermique

Nom De Marque:	Sinuo
Numéro De Modèle:	SN887B-150L
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

Le CEI 62196-1 Ed.4CDV 2020

Clause appliquée:

Clause 34,3

Chaîne de basse température:

-10℃~-50℃

Température ambiante de la chaleur:

+50℃~+180℃

Heure remise à zéro:

Environ 5 minutes

Temps de conversion:

≤10s

Gamme de choc de la température:

-40~+150℃

Volume d'équipement:

150L, peut être adapté aux besoins du client

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

30 ensembles/mois

Mettre en évidence:

Équipement d'essai de connecteur d'EVSE EV

Clause 34

3 d'équipement d'essai de connecteur d'EV

Description du produit

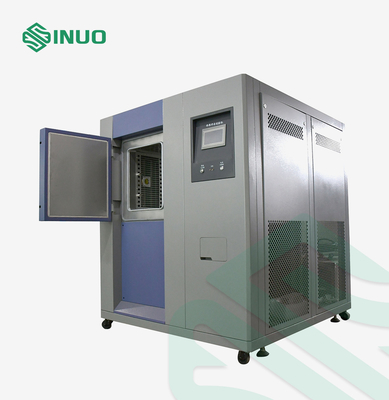

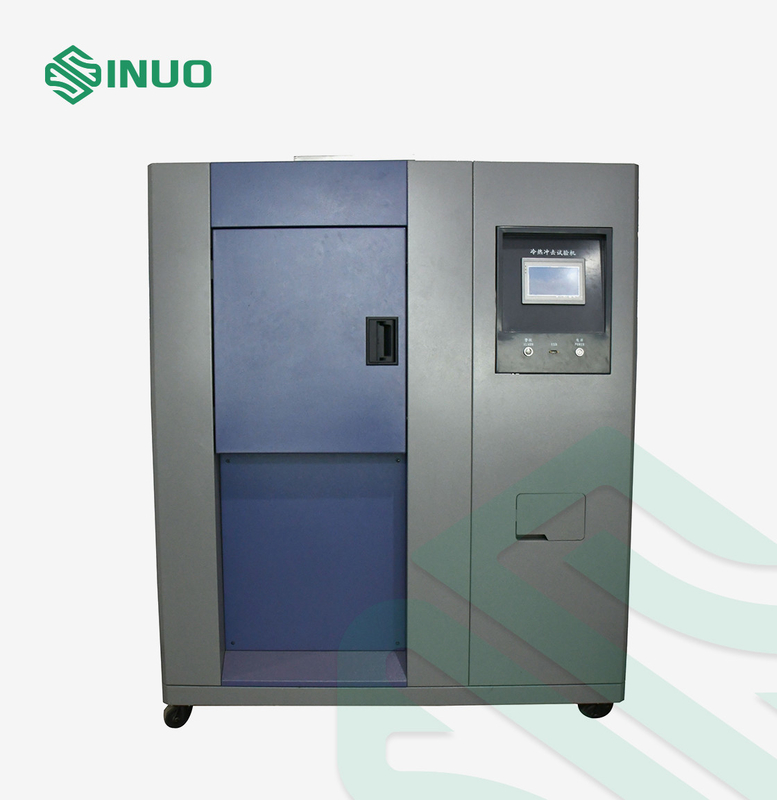

Chambre d'essai de choc thermique du véhicule électrique 150L du CEI 62196

Normes et clauses conformées

Clause 2020 du CEI 62196-1 Ed.4CDV 34,3.

Le CEI 60068-2-14 (Na d'essai)

Aperçu d'équipement

Cette chambre d'essai de choc thermique se conforme au CEI 60068-2-14 (Na d'essai) et elle est exigée par la clause 2020 du CEI 62196-1Ed.4CDV 34,3.

La chambre d'essai du choc 3-Zones thermique est exigée par IEC60335 l'annexe J, répond aux exigences standard du 60068-2-1:2007 du CEI, l'Essai-partie environnementale 2-1 : Essai-essai A : Froid, IDT ; Le CEI 60068-2-2 : 1974 essais environnementaux pour la produit-partie électrique et électronique 2 : Méthode-essais B d'essai : La chaleur sèche ; 60068-2-14:1984 du CEI, procédure-partie de base 2 d'essai environnemental : essai-essai N : Variation température, IDT ; MIL-STD-883 et etc. Il est disponible pour le métal, les produits en plastique, en caoutchouc, électriques et électroniques, et etc. Il est employé pour examiner l'influence pour l'échantillon d'essai sous les variations rapides température ciel et terre.

Paramètres techniques

Modèle	SN887B-64L	SN887B-80L	SN887B-150L	SN887B-200L
Matériel intérieur de chambre (WHD)	400×400×400	400×500x400	600×500×500	750×600×600
Matériel externe de chambre (WHD)	1440×1910×1825	1450×2040×2000	1620×2040×2100	1870×2100×2140
Appareil de chauffage	Nickelez le radiateur électrique d'alliage
Condensateur	condensateur de SHELL-tube (à refroidissement par eau)
Vaporisateur	Type performant d'aileron avec l'ajustement automatique de capacité de charge, qui peut être employé pendant longtemps dans des conditions de basse température et de humidité élevé sans givrage
Contrôleur	écran à commande par effleurement d'affichage à cristaux liquides de la couleur 7-inch + module de PLC
Capacité de programme	Capacité utilisable de programme : 120 groupes tout au plus ; arrangement de temps : 99 heures et 59 minutes par segment ;
Puissance fonctionnante	Au sujet de 9~30KW (tournez automatiquement sur le système de refroidissement de chauffage et selon le calcul de PID)
Alimentation d'énergie	380V±10%V ; 50Hz ; à quatre fils triphasé + fil de masse, résistance au sol protectrice est moins que 4Ω
Dispositif de protection	Protection de surchauffe, protection de surcharge de moteur, commutateur à haute tension de protection de compresseur, commutateur de protection de surchauffe de compresseur, protection de surintensité de compresseur, commutateur sous-inverse de protection de phase de surtension, disjoncteur de fuite, protection anormale de l'eau de refroidissement.
Gamme de choc de la température		-40~+150℃
Température de stockage froide gamme dans la zone de basse température		-10℃~-50℃
Température de stockage de la chaleur gamme dans la zone à hautes températures		+50℃~+180℃
Temps de remise d'impact		Environ 5 minutes
La période de la température constante de choc haut-bas de la température		Au-dessus de 30 minutes
Temps de conversion		≤10s
Fluctuations de la température dans secteur d'échantillon		±0.5℃ (à la température constante)
Gamme d'exactitude de la température		Établissement de l'exactitude : ±0.1℃, exactitude d'indication : ±0.1℃, résolution : ±0.1℃
Variation de la température		±2°C (aucune charge, à l'état constant)
Capteur de température		La température à haute précision de la catégorie PT100 d'A
Le réfrigérant		R404a, R23
Structure de chambre		Avec la zone d'essai indépendante de produit, zone de stockage à hautes températures, zone de stockage de basse température
Matériel intérieur de chambre		Plaque d'acier SUS304 inoxydable
Matériel externe de chambre		Vernis de cuisson laminé à froid de conseil
Matériel d'isolation		Mousse de polyuréthane + coton rigides d'isolation
Méthode de circulation		fan de Multi-aile

Détails :

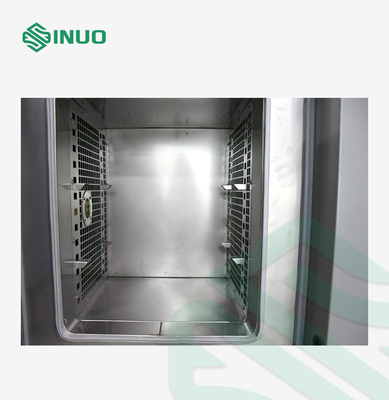

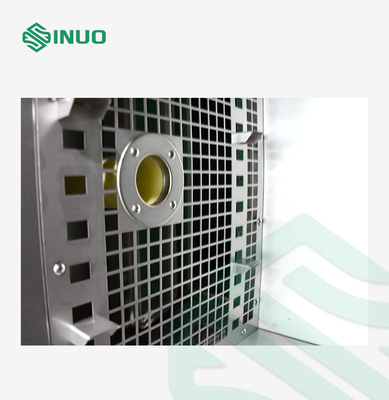

équipement d'essai de connecteur de la clause 34,3 EV de chambre d'essai du choc 150L thermique 0
