| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SN881-252L |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 30 ensembles/mois |

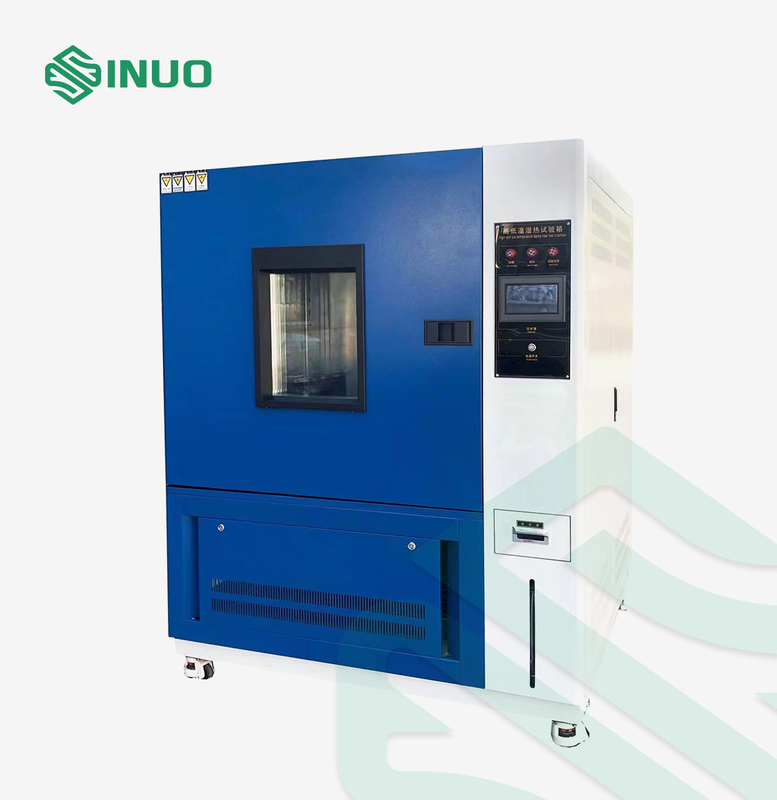

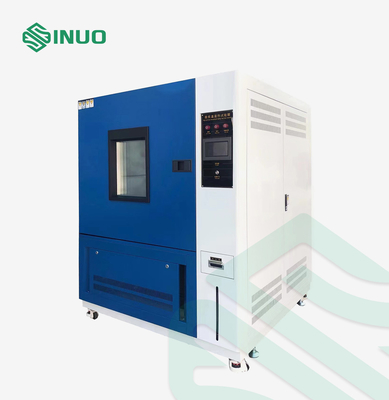

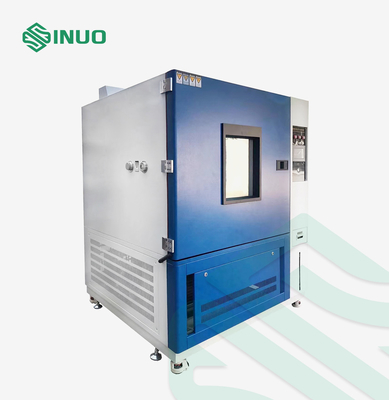

Chambre alternative de la température de ciel et terre programmable de -70℃ et d'essai d'humidité
Normes et clauses conformées
IEC60068-2-1 : 2007 « Essai-parties environnementales 2-1 : Essai-essai A : Froid, IDT »
IEC60068-2-2 : 2007 « Essai-parties environnementales 2-1 : Les essais examinent la chaleur B-sèche, IDT »
IEC60068-2-78 : 2012 « Essai-parties environnementales 2-78 : Cabine d'Essai-essai : La chaleur humide, équilibrée, IDT »
IEC60068-2-30 : 2005 « Essai-parties environnementales 2-30 : DB d'Essai-essai : La chaleur humide, cyclique (cycle 12h+12h), IDT »
Paramètres techniques
| 1. Limitation d'échantillon | Cette chambre d'essai interdit : Essai ou stockage des échantillons inflammables, explosifs, et volatils de substance Essai ou stockage des échantillons de substances corrosives Essai ou stockage des échantillons biologiques Essai ou stockage des échantillons électromagnétiques forts de source d'émission Essai ou stockage des échantillons matériels radioactifs Essai ou stockage fortement des échantillons de substance toxique Essai ou stockage des échantillons qui peuvent produire inflammable, explosif, volatil, les matériaux fortement toxiques, corrosifs et radioactifs pendant l'essai ou le stockage |
| 2. Volume, taille et poids | |
| 2,1 volume satisfait de nominal |
252L L'autre volume de travail peut être adapté aux besoins du client |
| 2,2 taille intérieure de chambre |
Mm× H (700) millimètres du ×W de D (600) millimètres (600) L'autre taille peut être adaptée aux besoins du client |
| 2,3 dimensions externes |
Mm× H (1720) millimètres de ×W approximativement de D (1150) millimètres 1100) ( Ou soumis à la conception réelle |
| 2,4 poids | Approximativement 350KG |
| 3. Représentation | |
| 3,1 température ambiante | Température ambiante : - 70 ℃~+120℃ |
| 3,2 humidité relative |
(20 | 98) % de Rhésus (ne vous référez au diagramme contrôlable de la température et de gamme d'humidité, à la charge thermique pas active humide et)
Diagramme contrôlable de la température et de gamme d'humidité |
| 3,3 fluctuation de la température | ≤±0.5℃ (la fluctuation de la température est moitié de la différence entre la température maximale mesurée et la température minimum au point central) |
| 3,4 uniformité de la température | ±2.0℃ (l'uniformité de la température est la moyenne arithmétique de la différence entre la température la plus élevée et plus basse mesurée dans chaque essai) |
| 3,5 erreur de la température | ±2.0℃ |
| 3,6 taux de chauffage | minute de ≥3℃/(non linéaire sous aucune charge) |
| 3,7 taux de refroidissement | ≥1℃-1.2℃ /min (non linéaire sous aucune charge) |
| 3,8 erreur d'hygrométrie (Atténuez la chaleur seule) |
±3%RH |
|
3,9 bruit fonctionnant
|
Bruit level≤85dB (Mesuré dans une salle insonorisée avec une température ambiante 25 de ° C et de bas écho ; utilisant une pondération, la valeur moyenne de 8 points est examinée ; chaque point test de mesure est de 1 mètre à partir de la source de bruit et de 1 mètre à partir de la terre) |
| 4. Caractéristiques structurelles | |
|
4,1 matériel
|
1. Matériel de mur externe : Plaque d'acier laminée à froid, marinant et phosphatant la peinture avancée de cuisson de poudre matériel du mur 2.Inner : Plaque d'acier inoxydable de SUS304# 3. matériel d'isolation de chambre : mousse + fibre de verre de polyuréthane rigides |
| 4,2 pièces de conduit d'air | Fan centrifuge ; la bouche d'air peut ajuster le volume de l'air, la taille et le volume de l'air de retour |

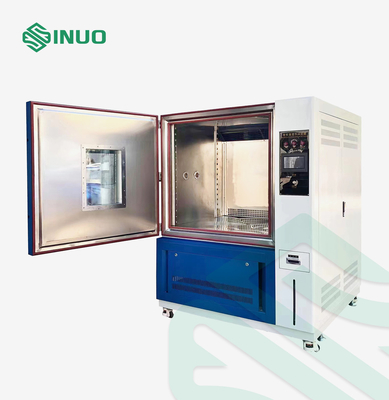

| 4,3 porte | La double porte articulée ouverte, adopte la poignée sans réaction de poignée, équipée du voyant à niveau visible, allumant la lampe, dispositif de chauffage électrique d'anti-condensation de fenêtre/cadre de porte, taille d'ouverture de porte : (approximativement) 0.6*0.7M |
| 4,4 voyant à niveau visible | Il y a un voyant à niveau visible anti-déflagrant de verre trempé de film conducteur sur la porte (avec la fonction d'anti-condensation) 300W×290H (les millimètres) |
| 4,5 fan | Fan centrifuge d'axe long |
| 4,6 support témoin | Deux supports mobiles réglables intégrés de plateau d'acier inoxydable |
|
4,7 roue à aubes
|
Utilisez la roue à aubes d'acier inoxydable importée de Taïwan |
| 4,8 appareil de chauffage | radiateur électrique d'alliage de Nickel-chrome |
|
4,9 compresseur de réfrigération
|
Compresseur français de Tecumseh |
|
4,10 vaporisateur
|
Type vaporisateur d'aileron |
|
4,11 méthode de frigorification
|
Cascade mécanique de compresseur |
|
4,12 méthode de refroidissement
|
Refroidissement par l'air |
|
instrument de contrôle 4.13Temperature
|
contrôleur programmable de contact futé de l'affichage à cristaux liquides 7-inch |
| 4,14 trou d'avance | Φ50mm, 1pc, équipés d'une prise spéciale de caoutchouc mousse (située du côté gauche de la chambre) |
|
5. Chauffage, systèmes d'humidification et de réfrigération et leurs principes de travail
|
|
| 5,1 système de chauffage | Type fil de chauffage de chauffage anti-sec de douille d'acier inoxydable d'alliage intégré de nickel-chrome de tube |
| Le type en U radiateur électrique d'aileron de chauffage ultra-rapide d'acier inoxydable est employé pour la chauffage | |
| Le système complètement indépendant, n'affecte pas le circuit de commande | |
| 5,2 système d'humidification |
Chauffage de chaudière et méthode d'humidification Appareil de chauffage blindé d'acier inoxydable : Fournit la chaleur requise pour la vaporisation de l'eau. Mode de contrôle d'appareil de chauffage : l'isocycle de non contact la modulation d'impulsions en largeur, SSR (le relais à semi-conducteur) Équipé du dispositif d'anti-séchage de dispositif et d'appareil de chauffage de contrôle de niveau de l'eau |
| 5,3 système de réfrigération | Méthode de refroidissement : refroidissement par l'air |
| Compresseur de réfrigération : Compresseur de l'Allemagne Bitzer avec le réfrigérant favorable à l'environnement | |
| Tube de cuivre réfrigérant : tube de cuivre réfrigérant intérieur de la spirale K-TYPE | |
| Condensateur : type en forme de vague condensateur refroidi à l'air d'aileron | |
| Vaporisateur : Type vaporisateur de pente de FIN-TUBE | |
| Élément de congélation : Vanne électromagnétique importée originale, séchant le filtre, etc. | |
| 5,4 caractéristiques | Les canalisations du système entier sont soumises à un essai de détection de fuite 22kg |
| Le chauffage et le système de refroidissement est complètement indépendant | |
| Le système peut empêcher la circulation d'air à hautes températures et à haute pression de retour | |
| Tous les programmes d'action de système de réfrigération sont complètement commandés par le contrôleur de micro-ordinateur | |
|
6. Système réglementaire
|
|
| 6,1 méthode réglementaire |
Ventilation à circulation forcée, méthode de régulation de la température d'équilibre. Le système de contrôle commande la sortie de l'appareil de chauffage par la sortie de calcul automatique de PID selon le point de la température réglé par le système, et atteint finalement un équilibre dynamique.
|
| 6,2 dispositif de circulation | La salle intégrée de climatisation, le conduit d'air de circulation et le long ventilateur axial peuvent améliorer la circulation d'air et la capacité de chauffage en améliorant la circulation d'air, et considérablement améliorer l'uniformité de la température de la chambre d'essai. |
|
7. Système de contrôle de programme
|
|
|
7,1 contrôleur
|
contrôleur programmable de contact d'affichage à cristaux liquides de PLC de 7 pouces |
|
7,2 exactitude d'affichage
|
0.01℃/0.1%RH |
|
7,3 tapez sans regarder le clavier l'écran à haute résolution
|
Arrangement arbitraire des conditions fixes, états de programme, et établissement de traiter le nom d'essai, le numéro de série, etc. |
|
La chaîne de temps 7,4 peut être placée
|
0-999H59min |
| 7,5 mode programmable | En même temps, 120 groupes de programmes dans différentes conditions peuvent être placés. Dans n'importe quel groupe de programmes, il peut être divisé en 1200 sections, et une partie du nombre de sections peut être arrêtée arbitrairement pour exécuter le cycle, ou pour effectuer le travail de cycle de n'importe quelle section ou groupe. |
| 7,6 sécurité | Il a un bloc de mémoires de puissance-, qui peut continuer à exécuter les programmes restants quand la puissance est reconstituée, et peut être employé comme rendez-vous de machine pour exécuter le temps de fonctionnement de démarrage et de machine. |
| 7,7 contrôle | La hausse et la chute de la température peuvent être employées pour le contrôle de pente, contrôle de courbe, et ont la fonction des points autocorrecteurs de la température et de référence d'humidité. Elle a la fonction du calcul automatique de PID, qui peut réduire la commodité provoquée par l'arrangement manuel. |
| 7,8 fonction de communication | L'interface de disque d'U, RS-232 l'interface, serrure de matériel de misoperation (SERRURE), logiciel de transmission d'ordinateur est fournie |
|
7,9 établissement
|
Des arrangements et toutes les conditions sont automatiquement fermés à clef par le micro-ordinateur |
|
7,10 alarme
|
Si une erreur se produit pendant l'arrangement ou l'opération, un signal d'alarme sera fourni |
| 7,11 sortie | Le contrôleur a un résultat de enregistrement de port de signal, qui peut être relié à un enregistreur de la température et d'humidité et peut produire les courbes de enregistrement |
|
7,12 interface
|
Équipé de l'interface de communication RS-232 standard, la longue distance de transmission, peut être reliée au PC pour le contrôle et l'enregistrement. |
|
8. Dispositif de protection de sécurité
|
|
| 8,1 système de réfrigération | 1. Protection de surchauffe de compresseur 2. protection de surintensité de compresseur 3. protection de pression de ciel et terre de compresseur 4. protection de pression d'huile de compresseur (facultative pour de grands compresseurs semi-hermétiques) 5. protection de température excessive pour la température liquide d'approvisionnement 6. protection ultra-haute de décompression 7. à refroidissement par air : protection surchauffée par fan de condensation |
| 8,2 chambre d'essai |
1. Réglable au-dessus de la protection de la température
|
| 8,3 l'autre protection | 1. Protection totale de perte d'ordre de phase de puissance et de phase (pour l'alimentation d'énergie triphasée) 2. protection de surcharge et de court-circuit 3. La protection d'alarme de défaillance du système de réfrigération provoquée par des ouvertures multiples de l'armoire |
|
9. États d'utilisation
|
Les conditions suivantes sont garanties par l'utilisateur |
| 9,1 le site d'installation |
1. La terre est de niveau et bonne - aéré
|
| 9,2 conditions environnementales | 1. La température : ℃ 5 | ℃ 35 2. hygrométrie : ≤85% 3. pression atmosphérique : 86kPa | 106kPa |
| 9,3 états d'alimentation d'énergie | Alimentation électrique : 1. Un câble fil de Terre de Protection de cinq-noyau (à quatre fils triphasé +) (environ 4 mètres de long) 2. chaîne de tension : C.A. 380 V 3. gamme de fluctuation permise de fréquence : (50 ± 0,5) hertz 4. La résistance protectrice d'au sol de la terre est moins que 4Ω 5. L'utilisateur est requis de configurer l'équipement avec de l'air ou un commutateur électrique de la capacité correspondante au site d'installation, et ce commutateur doit être indépendamment employé par le dispositif |
|
9,4 courant maximum
|
Imax≤12A Pmax≤4.5KW |
| 9,5 d'autres | L'ouverture de la porte de la chambre d'essai pendant l'essai causera des fluctuations de la température et d'humidité dans la chambre ; si la porte est ouverte des périodes multiples ou est laissée pendant longtemps ouverte ou l'échantillon d'essai émet l'humidité pendant l'essai, l'échangeur de chaleur de système de réfrigération peut geler et ne travaille pas. |
Aperçu d'équipement
Cette chambre d'essai simule l'environnement variable de la température et d'humidité pour les produits ou les matériaux. Elle est très utilisée dans l'essai d'adaptabilité d'élém. élect., l'électronique, instrument et mètre et d'autres pièces de produit sous la température de ciel et terre et l'environnement humide pendant le stockage, le transport et l'utilisation, pour déterminer l'adaptabilité de la température des produits ou des matériaux ci-dessus à la température de ciel et terre et à l'environnement humide, particulièrement pour des changements d'électrification de produit de représentation et de propriétés mécaniques.
Caractéristiques :
1. Le système de test a avancé et conception structurelle raisonnable, processus de fabrication normalisé, bel aspect et aspect généreux.
2. Les composants fonctionnels principaux de la chambre d'essai sont marqués les de renommée mondiale. La chambre d'essai a la maîtrise des puits du bruit et de l'économie d'énergie.
3. L'assortiment des composants et de l'assemblée est bon. Les composants fonctionnels principaux sont importés des sociétés internationalement marquées, qui améliore la sécurité et la fiabilité de la chambre d'essai, et peuvent assurer le long terme, buts à haute fréquence d'utilisation.
4. L'équipement a la bonne opérabilité, l'entretien, la bonne stabilité de température et la longévité, bonne représentation de sécurité. Il ne pollue pas l'environnement et ne met pas en danger la santé des personnes.
Système de contrôle électrique
Les composants stigmatisent
