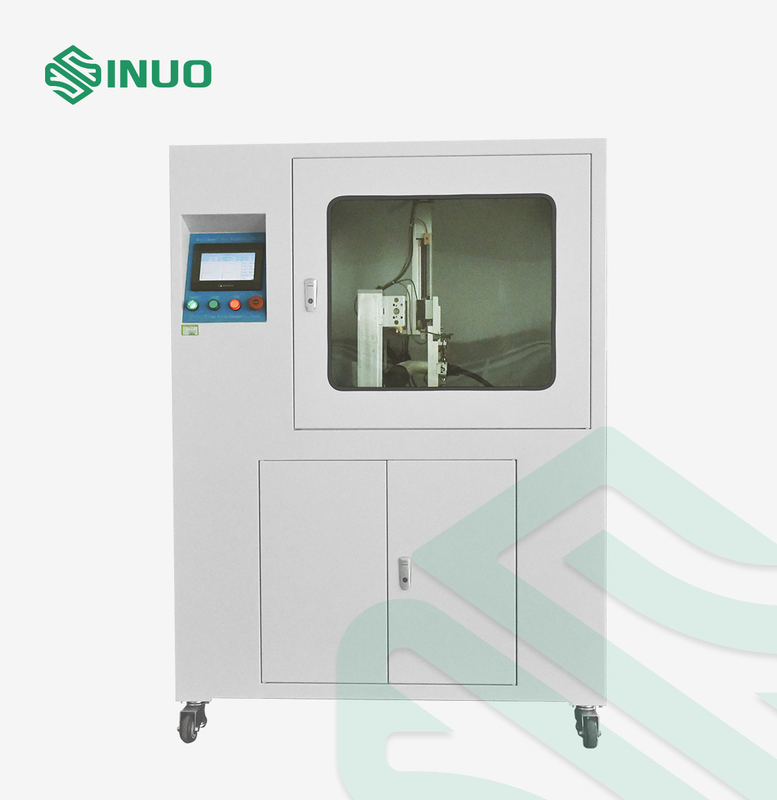

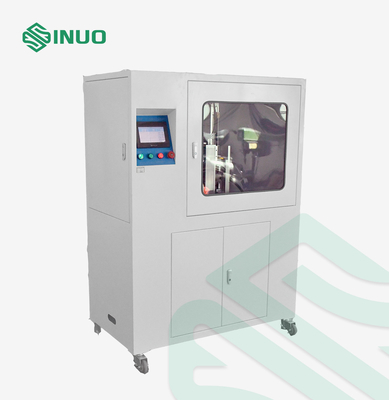

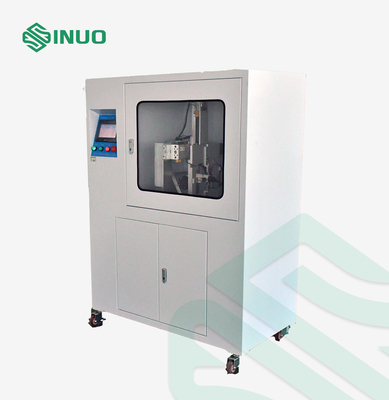

La station simple de véhicule électrique branche l'appareillage IEC62196-3 d'essai de désalignement de connecteurs

La station simple de véhicule électrique branche l'appareillage IEC62196-3 d'essai de désalignement de connecteurs

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1017
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

Le CEI 62196-3, clause 36,3

Puissance d'appareil:

Adapté aux besoins du client

Méthode de contrôle:

Contrôle de PLC, opération d'écran tactile

Station d'essai:

Station simple

Mode d'entraînement:

moteur servo

Force équipée:

0-500N

Temps d'entreposage:

0-999.9s

Temps d'intervalle:

0-999.9s

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

30 ensembles/mois

Mettre en évidence:

La station simple branche l'équipement de test d'ev

Équipement de test de l'ev IEC62196-3

Appareillage d'essai de désalignement de connecteurs

Description du produit

Appareillage d'essai de désalignement de prises et de connecteurs de station simple du véhicule électrique IEC62196-3

Normes et clauses conformées

Cet appareillage d'essai de désalignement se conforme IEC62196-3 à la clause 36,3, le schéma 18.

Aperçu d'équipement

Pendant l'essai de hausse de la température, juste après la stabilisation de la température, les accessoires sont soumis aux charges mécaniques externes comme illustré sur le schéma 18.

Utilisant un dynamomètre, appliquez une charge de 100 N avec une tolérance de -0/+10 N aussi illustré sur le schéma 19 dans chaque direction. La charge devrait être appliquée pour un minimum de 1 mn. Après cette application de charge, la charge devrait être enlevée pendant un certain temps de 10 s et la charge réappliquée dans la prochaine direction à moins de 10 S. Ce processus est continué jusqu'à ce que la charge soit appliquée dans les 4 directions (- X, +X, - Y, +Y) comme illustré sur le schéma 19.

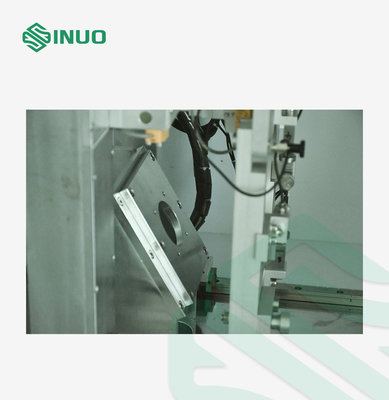

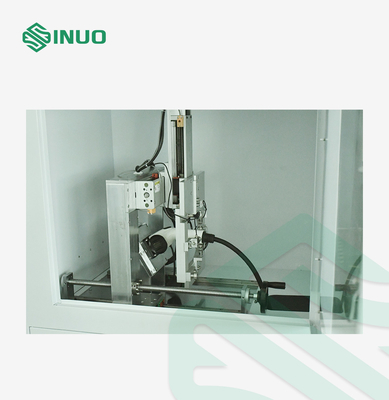

L'équipement adopte X, table de glissement de Y (le schéma 19), conduite par le moteur servo et surveillée par le capteur de valeur de force. Quand la valeur de force atteint le moment exigé pour la participation constante automatique de force, elle commutera automatiquement à une autre direction pour l'essai.

Paramètres techniques

Puissance	AC220V, 60Hz
Méthode de contrôle	Contrôle de PLC, opération d'écran tactile
Station	Un
Mode d'entraînement	Moteur servo, deux PCs, X et Y
Force	0-500N
Temps d'entreposage de force	0-999.9s
Temps d'intervalle	0-999.9s
Direction d'application de force	- X, +X, - Y, +Y
Support de spécimen	pente de 30 °, taille de 1000mm de la terre
Dimensions hors-tout d'équipement	100mm×400mm×1500mm, 150kg

Caractéristiques

Cet appareil est se conforme à ces figures standard :

La station simple de véhicule électrique branche l'appareillage IEC62196-3 d'essai de désalignement de connecteurs 0
