| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SNQC1002M |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1 ensemble/mois |
Système d'essai solaire de rayonnement de simulation de plein spectre de véhicule électrique
Normes et clauses conformées
OIN 12097-2 : « Composant-partie 2 de véhicule-airbag de route : Essai des modules d'airbag »
DIN 75220 : « Composants vieillissants d'automobile dans les unités solaires de simulation »
MIL-STD 810" considérations et essais en laboratoire de construction environnementaux »
Dispositifs photovoltaïques retirés du CEI 60904-9 « - partie 9 : Exigences de marche solaires de simulateur »
IEC60068-2-5 « essai-partie environnementale 2-5 : Essai SA : Rayonnement solaire simulé au lvel au sol et conseils pour l'essai de rayonnement solaire »
Aperçu d'équipement

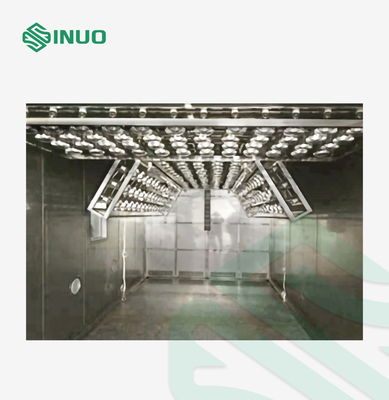

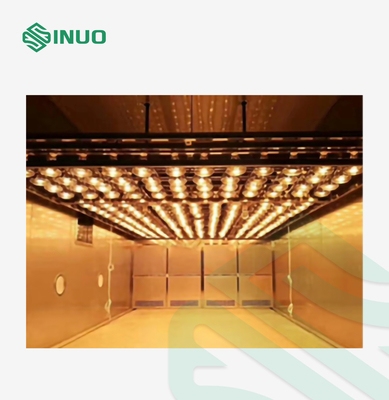

Ce système de test se compose d'alimentation d'énergie de contrôle intelligent, de conception optimisée de lampe haloïde de logement de lampe de réflecteur, en métal d'Osram 2000W/4000W, d'armoire, de mètre d'illumination, etc., qui peut parfaitement simuler l'environnement de la lumière du soleil dans de diverses conditions.

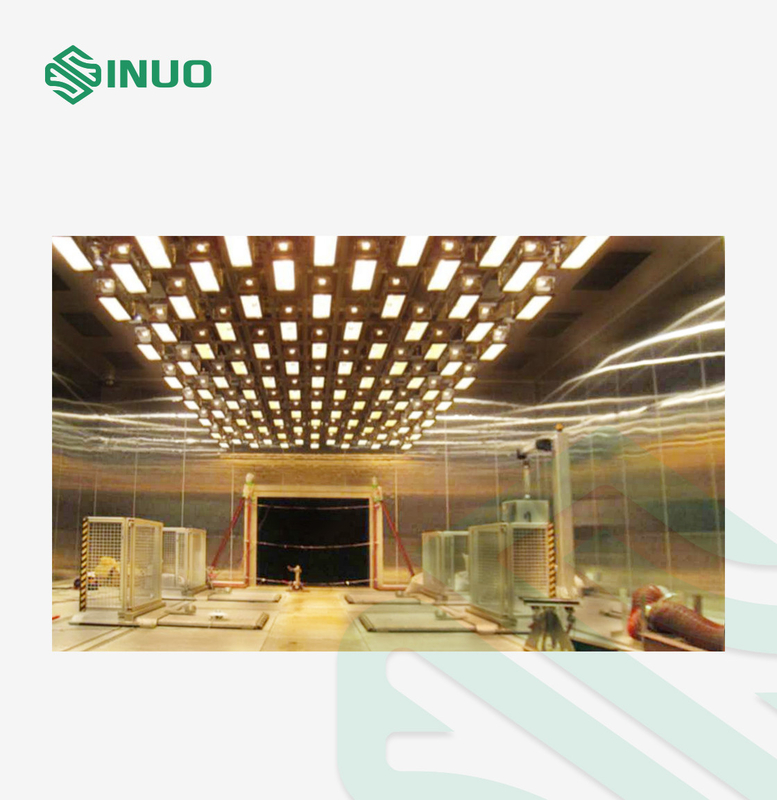

En ajoutant aux facteurs environnementaux tels que la température, humidité, précipitations, et chutes de neige, il peut être employé pour évaluer l'impact du rayonnement solaire direct sur l'échantillon d'essai (thermique, mécanique, chimique, élém. élect., etc.), et il peut également être employé pour indiquer l'interaction entre différents matériaux dans le composant. Le système simulé de rayonnement solaire peut seul être employé pour examiner l'électronique, des matériaux, et des spécimens de petite taille-volume. Des systèmes multiples peuvent également être combinés dans une rangée légère par la conception et la disposition professionnelles, qui peuvent être employées dans les essais des voitures, des camions, des modules photovoltaïques, des trains et des avions.
Paramètres techniques
| Chaîne de rayonnement | ² jusqu'à de 500~1200W/m (ajustement de Stepless) |
| Uniformité d'intensité de la lumière sur la surface de rayonnement | ±10% |
| La déviation de système d'éclairage dans des 8 heures continues | ≤±5% |
| Après le système s'allume stablement, il atteindra un temps de stabilisation de ±10% de la valeur réglée | ≤2S |
Structure de système

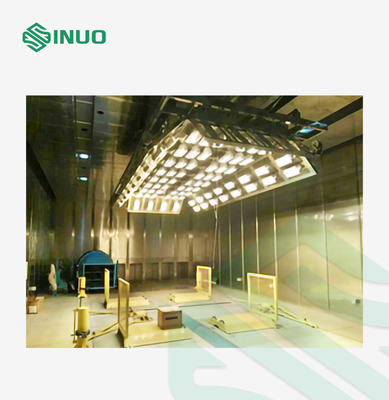

Le système se compose d'un total de 21 (3×7) les unités de simulation de lumière du soleil, et chaque unité de simulation de lumière du soleil a la même puissance, qui est 4KW également. La distribution spécifique est comme suit :
La taille du secteur de chambre dans la figure est le × 2.5m (largeur de 6.5m de × de longueur), et chaque petite case est une unité simple de simulation de lumière du soleil. La distance dans la direction de longueur est 1m, la distance dans la direction de largeur est 1.25m, et la taille de la surface de référence d'irradiation est 1500mm±500mm.
La ligne centrale longitudinale du dispositif de simulation de lumière du soleil devrait coïncider avec la ligne centrale du dynamomètre de châssis dans la direction verticale, et la position d'installation globale est au-dessus du secteur de mine du dynamomètre de châssis.
Structure de système
L'unité de simulation de lumière du soleil se compose de logement de lampe, de lampe haloïde en métal et d'alimentation d'énergie intelligente. L'alimentation d'énergie intelligente est placée en dehors de la chambre d'essai, et les lampes haloïdes en métal sont installées dans le logement de lampe et ont arrangé dans la chambre d'essai selon le secteur exigé d'irradiation.
Source de lampe
Le principal organisme de la source de lampe est un matériel sablé de panneau d'alumine, qui réduit le poids de chaque unité de simulation de lumière du soleil tout en assurant l'intensité de la source de lampe. Le matériel réfléchissant est plat en aluminium importé de grain de haricot de miroir, avec la réflectivité jusqu'à 97%, la réflexion uniforme et aucune taches lumineuses. En raison du roulement et du processus de galvanoplastie, la dureté de haute résistance de la surface réfléchissante de miroir est assurée, et l'occurrence de la situation que la réflectivité est considérablement due réduit au nettoyage postérieur et à l'essuyage est réduite.
La bobine d'allumage est placée dans l'alimentation d'énergie. Tous les structures et composants dans la source de lampe installés dans l'espace d'essai peuvent résister à une température et à une humidité relative larges, et la résistance de la température est -70℃~+120℃, qui évite également le paquet à haute tension dans la lampe que la résistance à long terme à la haute température dans la coquille est à vieillissement enclin.
Lampe haloïde en métal
Adoptez la technologie la plus avancée de lampe haloïde en métal. Le modèle est OSRAM HMI 4000 W/DXS et les paramètres spécifiques de la lampe haloïde en métal sont comme suit :
| Paramètres électriques | Puissance nominale | 4000W |
|
| Puissance d'ampoule | 4000W | ||
| Tension standard | 200V | ||
| Tension d'ampoule | 200V | ||
| Courant d'ampoule | 24 | ||
| Données photométriques | Flux lumineux nominal | 380000LM | |
| La température de couleur | 6000K | ||
| Ra d'index de rendu de couleur | 90 | ||
|
La courbe de spectre de la lampe haloïde en métal elle-même est très proche du spectre solaire, et la lumière du soleil peut être parfaitement simulée après ajustement par un filtre fait sur commande. La courbe détaillée de spectre est montrée du côté droit.
|
|
||
Puissance intelligente (ENV)
1) Le module d'alimentation adopte MCU performant comme noyau de contrôle, et l'algorithme de contrôle à haute précision de vecteur qui garantit la sortie stable de l'énergie, de sorte que l'éclat de la lampe soit fixé, et lui n'est pas affecté par la tension et le refroidissement de grille d'entrée.
2) Il peut réaliser l'ajustement stepless de sortie de 20% à de 100%, la dissipation thermique globale est petite, et elle a un grand choix de méthodes de contrôle et de communication.
| Panneau d'affichage d'opération | Statut fonctionnant | La tension de sortie de moniteur, le courant de sortie, la puissance réglée, la température de module, etc. peuvent être choisis |
| Arrangement de paramètre | Des valeurs appropriées peuvent être avec souplesse placées selon des conditions réelles | |
| Fonction de protection/alarme | Surintensité, surtension, sousvoltage, surchauffe, court-circuit, échec de mémoire interne, et etc. | |
| Environnement | Température ambiante | -10℃~+50℃ (non congélation) |
| Humidité ambiante | Au-dessous de 90%RH (aucun gel) | |
| Environs | D'intérieur (aucune lumière du soleil directe, aucune corrosion, aucun gaz inflammable, aucun brouillard d'huile, aucune poussière, et etc.) | |
| Altitude | Moins de 1000M | |
