Équipement d'essai pour véhicules électriques Grande chambre d'essai de poussière pour pièces détachées automobiles

Grande chambre de poussière pourVéhicule électriquePièces détachées

Vue d' ensemble du système

La grande chambre à poussière est adaptée aux essais de résistance à la poussière et au sable des pièces d'étanchéité et des boîtiers des produits électriques et électroniques, des pièces détachées et des joints des voitures et des motos.Invertisseur ESS, etc.. Afin de détecter l'utilisation, le stockage, les performances de transport des produits électriques et électroniques, des pièces de rechange et des joints des voitures et des motos sous l'environnement de sable et de poussière.

L'équipement de test utilise un système de contrôle PLC intelligent et humanisé, l'intérieur de l'équipement de test est en acier inoxydable SUS304 de haute qualité, le corps de la chambre est en acier inoxydable.Et il a aussi une grande fenêtre d'observation sur les portesLa sécurité est bonne.

La chambre d'essai de sable et de poussière est conçue et fabriquée conformément à la figure 2 de la norme IEC 60529, et est exigée par de nombreuses normes telles que la norme IEC 61851, la norme IEC 62196, la norme IEC 62752 etc.

Paramètres techniques

1- Structure de l'équipement et technique:

Taille de la chambre intérieure (mm): 2500×4500×3500 (profondeur × largeur × hauteur)
Taille extérieure (mm): 3700 × 5200 × 4700 (Pénomène de profondeur × largeur × hauteur)

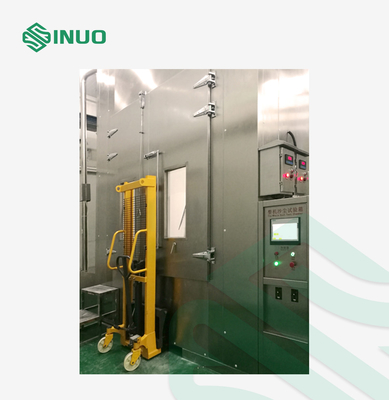

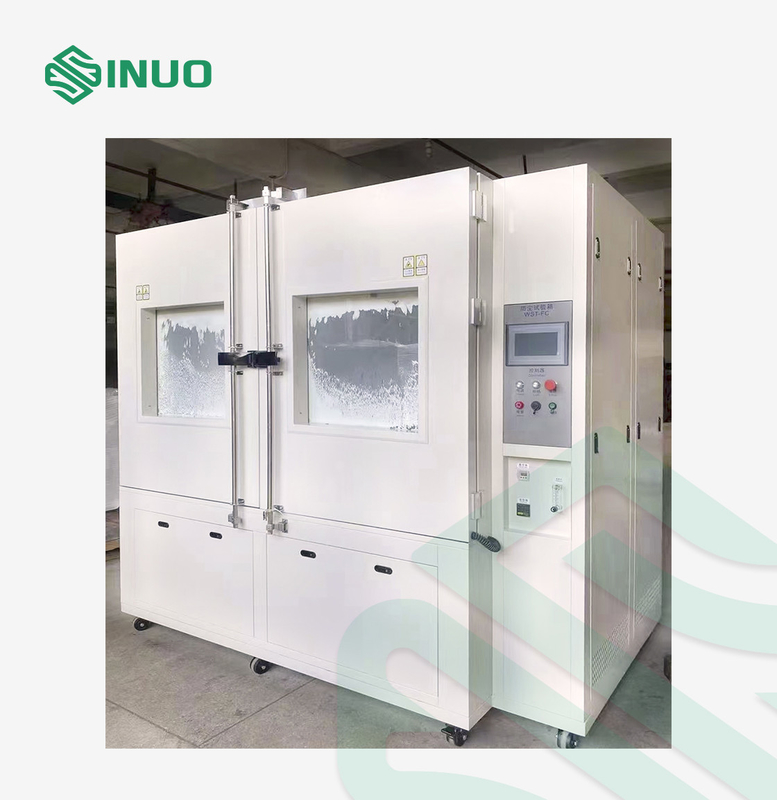

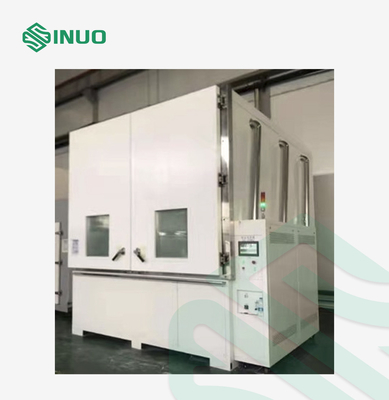

Porte: 2800 mm × 2000 mm, porte ouverte double (avec fenêtre d'observation sur chaque porte). Il y a un rail pour transporter l'échantillon et peut supporter 3 tonnes d'échantillon.
Taille de la porte simple (mm): 1000X2800

Plage de température: RT+10°C/60°C (système de chauffage et de cuisson à la poussière)

Plage d'humidité: ≤ 85% RH

Vitesse du débit d'air: pas plus de 2 m/s

Concentration de poussière: 2 ∼4 kg/m3

Spécification de la poussière: La poudre de talc séchée qui peut passer à travers le trou carré avec un tamis de 75 mm et un fil de diamètre de 50 mm

Temps de vibration de la poussière: réglable de 1S à 999H

Temps de soufflage de la poussière: 1S-999H réglable

Déshumidification des poussières: déshumidification par chauffage électrique

Différence de pression du produit d'essai: A: 1,98 KPa sous la pression atmosphérique ou B: aucune différence de pression

Équipé d'un système de pompage et d'affichage pour l'essai sous-barométrique

Mode de fonctionnement: mode programme, mode à valeur fixe

Système de commande: écran tactile LCD à grand écran intégré

Enregistrement et impression des données

ouverture en plomb: φ100 mm; avec bouchon d'étanchéité

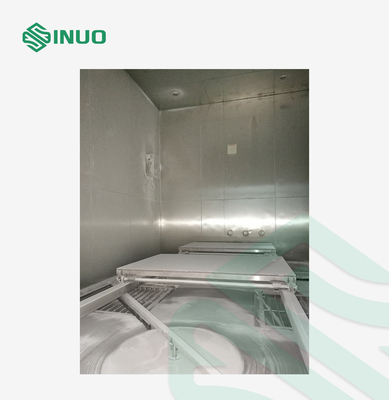

Couche de chambre: en acier inoxydable miroir sus304 importé

La chambre est en acier inoxydable.

Protection de la sécurité: alarme de surtension du ventilateur, perte de puissance de phase, protection de la séquence de phase; arrêt automatique et coupure de l'alimentation en cas d'accident

Lorsqu'il n'y a pas de charge, il doit y avoir un système de détection de température et d'humidité avec une fonction d'affichage.

2La poudre de talc doit être filtrée à travers une grille métallique.Le diamètre du fil est de 50 μm et la taille des mailles est de 75 μm. La quantité de poudre de talc est de 2 kg par mètre cube de la chambre d'essai et le nombre d'utilisations ne doit pas dépasser 20 fois.Le système est capable de maintenir une densité uniforme de poussière en suspension dans la chambre d'essai..

3La coquille du sujet d'essai est placée dans la chambre d'essai.La pression dans la coque doit être maintenue en dessous de la pression atmosphérique par la pompe à vide.La pression de l'air dans la chambre d'essai peut également être modifiée pour obtenir des changements périodiques de la pression dans la chambre d'essai.

4Le but de l'essai est d'utiliser la différence de pression pour attirer l'air dans la chambre dans l'équipement.Le volume de pompage est 80 fois le volume de la coque DUT et la vitesse de pompage ne dépasse pas 60 fois le volume de la coque par heure..

5L'instrument est équipé d'un dispositif d'arrêt d'urgence pour assurer la sécurité lorsque l'essai est anormal.

6Le couvercle (porte) de la chambre d'essai est scellé de manière fiable.

7Le système a pour fonction de récupérer et de traiter la poussière après l'essai.
