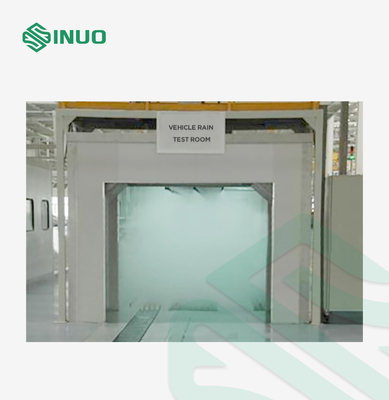

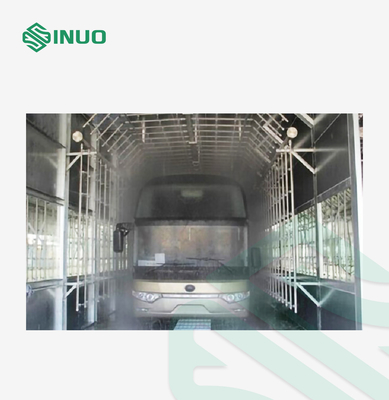

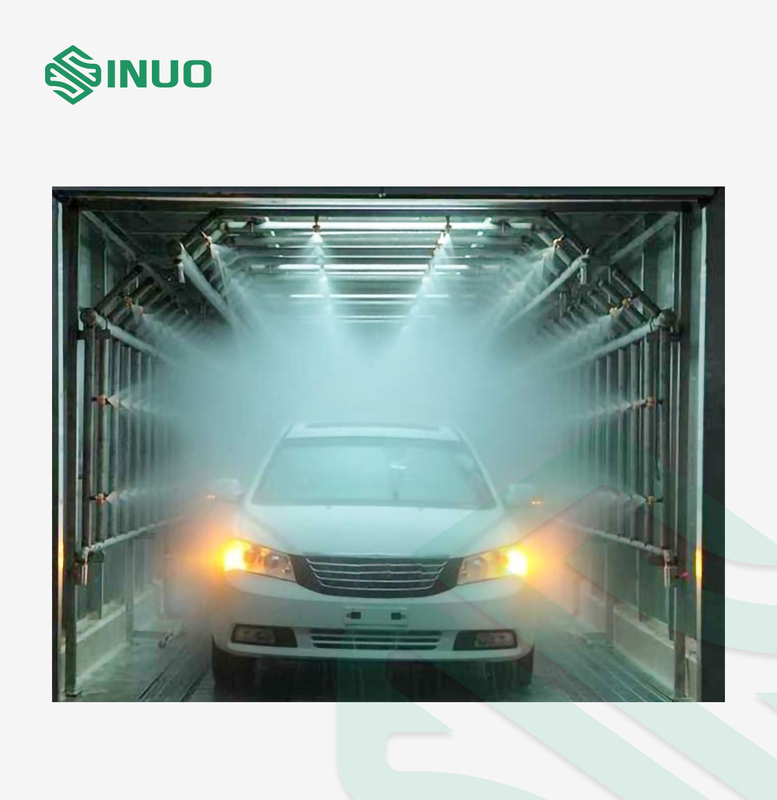

Pièce de test de performance de preuve de pluie de voiture d'équipement d'essai de véhicule électrique

1. Tuyau principal : Tous les tuyaux de jet sont faits de tuyau d'acier 304# inoxydable ; le diamètre intérieur du tube d'aspiration de pompe à eau est 150mm, le dessus du tuyau principal d'approvisionnement en eau de la pompe à eau est 100mm, et le diamètre principal de tuyau de l'approvisionnement en eau des deux côtés du débouché de pompe au fond du débitmètre est 100mm en diamètre intérieur.

2. Sous-canalisation : 304# le tuyau d'acier qu'inoxydable est utilisé comme branche de jet, le diamètre de tuyau est 32mm

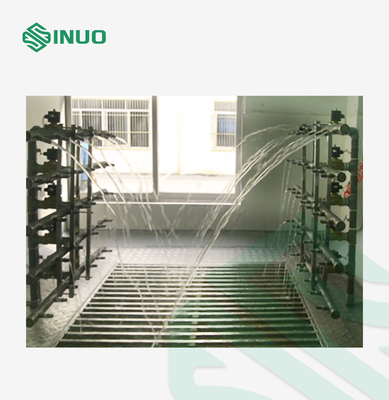

1. Le bec adopte le bec matériel de pp. L'état de jet est conique solide, l'angle de jet d'eau est 60°, le bec supérieur est vertical au plan horizontal, et la conception de bec se conforme à la norme nationale. Les becs sont dans une rangée carrée, et il n'y a aucun secteur vide dans le secteur de jet. Le bec peut être ajusté convenablement selon l'angle de jet. Selon la base de conception, quatre côtés des becs de l'eau sont arrangés dans la salle de douche, et l'espacement horizontal et vertical des becs est 400mm.

2. La distance entre le bec et la surface externe du véhicule : 0.7±0.2m

3. L'axe du bec supérieur est perpendiculaire au plan horizontal, et l'axe du bec latéral est perpendiculaire au plan de symétrie longitudinal du véhicule.

4. Le bec et le siège de boule sont threadedly reliés, et la machine de siège de boule est coincée sur la conduite d'eau, qui est commode pour le remplacement et le nettoyage des impuretés bloquées.

1. L'état de jet du bec est une colonne d'eau solide de cône, et l'ouverture de bec est 2.5mm-3mm

2. Matériel : Matériel de pp

3. Modèle : type réglable de boule

4. Angle d'expansion de bec : 60±5°

1. avant et arrière : le bec sont parallèle pulvérisé au véhicule

2. À gauche et à droite : Le bec sont parallèle pulvérisé au véhicule

3. Vers le haut de (plafond) : Le bec sont parallèle pulvérisé au véhicule

1. Veuillez préparer le réservoir de sédimentation et le réservoir de filtre à l'avance ;

2. Veuillez préparer les conduites d'eau et les canalisations à l'avance

3. Taille de réservoir de sédimentation : L2000xW2000xD2000mm (la taille de la piscine est conçue selon la taille du véhicule)

4. La taille du réservoir de filtre est L2000xW2000x1500mm (le réservoir de filtre doit avoir un tamis filtrant)

5. Taille de piscine d'eau claire : L2000xW2000xD1200mm (avec le filtre)

6. Note : On lui recommande que les utilisateurs accomplissent le revêtement imperméable ensemble en faire le génie civil.

1. L'acheteur est responsable de la base, piscine, drainage, alimentation d'énergie, source d'eau et d'autres équipements, et les aides de fournisseur dans la conception ;

le fournisseur 2.The est responsable de la structure organisationnelle, du dispositif de jet d'eau, du système de circulation de l'eau, du système de contrôle, etc.
