Description de produit

Équipement d'essai électrique de pièces de véhicule de pièce d'essai de jet de pluie de toit ouvrant de voiture

Paramètres techniques

1. Alimentation d'énergie fonctionnante : C.A. 380V, 50Hz ou conditions locales d'alimentation de l'énergie du client de match

2. Zone d'essai : 4500mm*3000mm*2200mm (W*D*H)

3. Dimensions externes : 5000mm*4000mm*3300mm (W*D*H) (pièce imperméable de verre trempé)

4. Normes appliquées : GB/T30037-2013, norme de Chery, norme de Volkswagen, norme de Mitsubishi, norme de Geely et d'autres conditions imperméables d'essai de toit ouvrant

5. Dimensions du montage de fixation de moule de voiture de toit ouvrant : La taille de fixage maximum est 2500X4000MM larges, la course réglable du montage de fixage est 500MM, et le mandrin est conçu avec les joints mobiles, qui n'est pas en conflit avec l'angle d'inclinaison du toit ouvrant.

6. Course réglable de cadre de fixation de tuyau de jet : 1-500MM (à travers la course réglable), avant et arrière courses réglables est 1-500MM.

7. Intensité de pluie : 30mm/min-50mm/min réglable, ou 30-50L/M2/MIN réglable

8. Temps de pluie : 1-9999M peut être placé ; le contrôleur peut être ajusté dans un délai de 1 minute à 24 heures.

9. Système de contrôle : l'écran tactile de 10 pouces + le PLC de Siemens, le programme est indépendamment conçu par Sinuo

Introduction des caractéristiques de structure

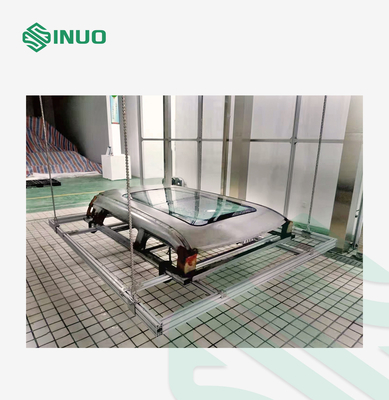

Mécanisme d'angle de bride de toit ouvrant

Par le contrôle de programme d'écran tactile, neuf états d'angle peuvent rester réalisé, plat, avant, arrière, gauche, bon, avant, droite avant, gauche arrière, droite arrière.

• Il est perpendiculaire à la surface parallèle du bec, et le temps de jet d'eau est de 10 minutes, qui peuvent être placées
• Le toit ouvrant est en avant incliné 0-20° (peut être placé), et le moment de jet d'eau peut être placé pendant 10 minutes.
• Le toit ouvrant est de retour incliné 0-20° (peut être placé), et le moment de jet d'eau peut être placé pendant 10 minutes.
• Le toit ouvrant est 0-20° gauche incliné (peut être placé), et le moment de jet d'eau peut être placé pendant 10 minutes.
• Le toit ouvrant est 0-20° droit incliné (peut être placé), et le moment de jet d'eau peut être placé pendant 10 minutes.
• Le toit ouvrant est avant incliné a laissé 0-20° (peut être placé), et le moment de jet d'eau peut être placé pendant 10 minutes.
• Le toit ouvrant est arrière incliné a laissé 0-20° (peut être placé), et le moment de jet d'eau peut être placé pendant 10 minutes.
• Le toit ouvrant est le juste arrière incliné 0-20° (peut être placé), et le moment de jet d'eau peut être placé pendant 10 minutes.
• Le toit ouvrant est le juste avant incliné 0-20° (peut être placé), et le moment de jet d'eau peut être placé pendant 10 minutes.

Pour ces neuf angles obliques, selon la norme conventionnelle d'essai, l'essai parallèle de pluie d'angle est davantage que 3H, et les angles restants sont habituellement pulvérisés pendant 10 minutes, et chaque état est répété 5 fois. Ceci peut être placé par le programme (la période de pulvérisation de l'eau de chaque état et le nombre de cycles de pulvérisation de l'eau dans chaque état). Sur l'écran tactile, les programmes d'essai de chaque entreprise peuvent également être édités et sauvés, de sorte que l'essai puisse s'appeler la fois prochaine.

Principe de structure d'action

Le principe de la structure d'inclinaison d'angle de toit ouvrant est de commander indépendamment à travers le mouvement de quatre vis de boule ou de lier les vis multiples par quatre moteurs servo de delta pour produire de divers angles d'inclinaison. Le diamètre des quatre vis de boule est 50MM pour assurer la portance suffisante, et les vis de boule sont utilisées pour assurer l'exactitude de l'angle d'inclination du toit ouvrant.

Le rail de guide se reliant sous la vis de boule produit directement à travers le mouvement, et la vis tourne le rail de guide pour se déplacer une ligne droite. Quatre moteurs servo sont installés au-dessus du plat de jet, cette conception peuvent protéger le moteur contre le jet d'eau de pluie, de sorte que le moteur puisse être utilisé pendant une plus longue vie.

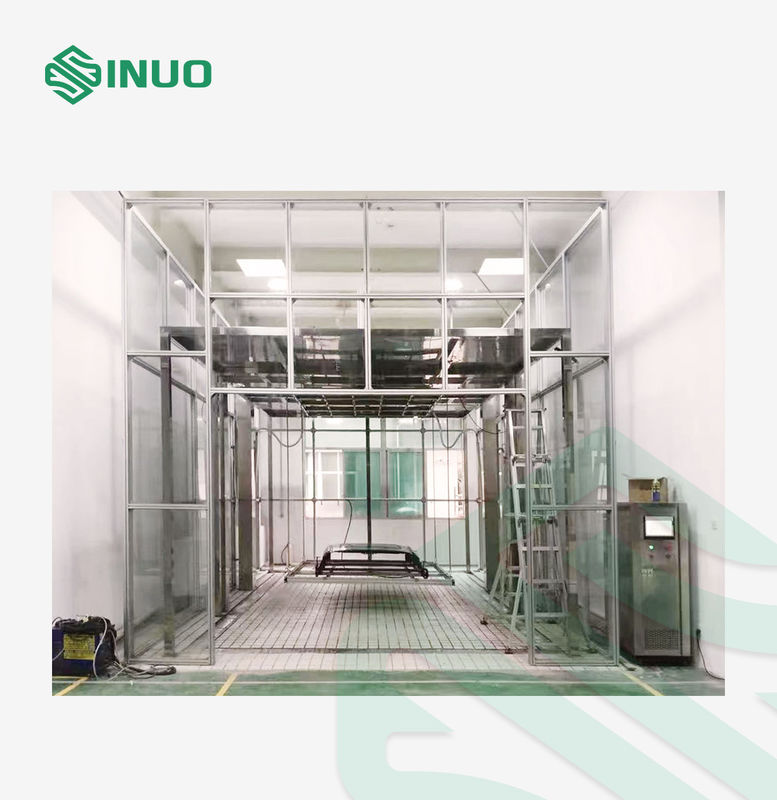

Le principe du levage et du fonctionnement avant et arrière du support de jet

Quatre 304 vis inoxydables de bille d'acier sont installées sur les quatre coins du cadre de fixation de tuyau de jet, et puis équipées d'un réducteur de tige de guide pour réaliser l'action d'augmentation et de chute.

Le but est d'ajuster la distance de jet entre la tête de jet et la lucarne pour s'assurer que la distance 500MM environ. Le principe de l'opération avant et arrière utilise également une vis de boule et un moteur pour commander la structure de mouvement linéaire.

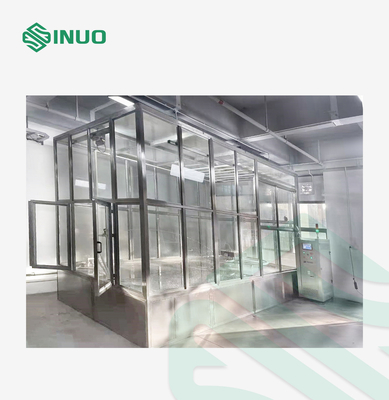

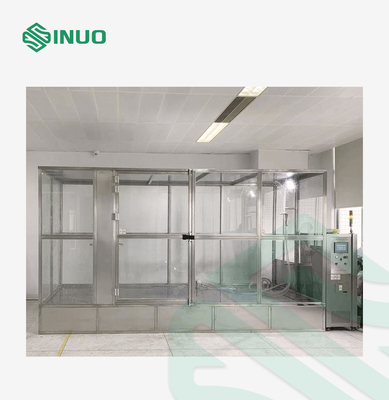

Structure de pièce de jet

La structure externe de cadre de la salle de douche est installée avec l'alliage d'aluminium épais de 80X40MM 5MM et le verre trempé épais de 10MM, et la porte est faite de portes coulissantes de double-ouverture d'alliage d'aluminium de verre trempé des deux côtés.

Canalisation rectifiée et travaux civils (fournis par l'acheteur)

Couvrant une superficie environ des mètres 4X5 et un espace d'environ 5 mètres de haut, la maison en verre est décorée sur cette base. La terre doit être collée avec les tuiles antidérapantes, et il y a au moins du souterrain concret épais de 200MM, qui est employé pour fixer le cadre de jet avec des vis d'expansion.

Le fossé de drainage moulu est 200MM larges et 100MM profond. Le bord de l'évier est environ 200MM à partir du mur de verre. La surface de l'évier est faite en passage 304 carré de l'acier inoxydable 19X19MM pour faire une petite case et pour l'étendre au-dessus de l'évier, à affleurement de la terre. En décorant l'évier, il est nécessaire de concevoir une inclination d'environ 5 degrés de laisser l'eau à vidanger au débouché de l'eau, et aucune eau ne devraient s'accumuler dans l'évier. Les conditions pour la décoration de carrelage sont identiques, et aucune eau stagnante ne devrait être produite.

Système de filtre de piscine et système de filtre à manches

Le système de filtration de piscine adopte la méthode bipolaire de filtration, la première phase est la piscine d'eaux d'égout, et la seconde étape est la piscine d'eau propre. La profondeur de la piscine d'eaux d'égout est 1500MM, et la profondeur de la piscine d'eau claire est 1000MM.

Le but de cette conception est de déposer les polluants et la boue dans la piscine. L'espace piscine d'eaux d'égout est 1X1 dose profond et 1,5 mètres de profond, et il est situé derrière le côté droit de la douche de pluie. La piscine d'eau propre est 1X1 dose profond et 1 mètre profondément, et elle est située devant le côté droit de la salle de douche de pluie.

Afin de réduire la probabilité du blocage de bec, un filtre à manches est ajouté. La sortie de l'eau du réservoir en acier inoxydable est de 100 tonnes par heure, et le progrès de filtration est 100UM. Le dispositif à multiniveaux de filtre est de s'assurer seulement que la pulvérisation n'est pas bloquée, n'affecte pas le temps d'essai, et améliore l'efficacité d'essai.

Angle de jet d'eau

a) Angle de jet d'eau : parallèle à l'échantillon (distance 500MM)

b) L'angle de la colonne d'eau du bec : angle 35°~40°cone

c) Étagère de jet d'eau : Neuf angles réglables (0-20 degrés) plats, avant avant, arrière, gauche, bon, bon, avant gauche, bon dos, sont partis de retour.

d) La taille du cadre de jet d'eau : 1.8X1.2 mètres, taille 120MM

e) Secteur de jet d'eau : 2.2X 1,7 mètres

Trois becs (pluie légère, pluie modérée, forte pluie)

a) La distance entre le bec de pluie et le dispositif peut être ajustée par le déplacement

b) Gamme réglable d'angle de bec : 0~30°

c) Trois diamètres de bec : brouillard de la pluie légère Φ2.5mm, pluie moyenne : Trou droit de ¢1MM, trou droit de la forte pluie ¢2MM. Distance 400X400MM de bec de pluie légère, pluie moyenne et distance de bec de forte pluie : 100X100MM

d) Pression d'injection : ≥80-150kPa

e) Niveau sonore : ≤80dB
