Commande de voiture de prise de connecteur d'appareil de contrôle de chargeur du CEI 62196 5000N Ev au-dessus d'équipement de test

Force d'A. Crushing (5000±250) N

Force de B. Crushing (11000±550) N

(8±2) km/h pour (5000±250) l'essai de N

0~5 km/h peuvent être placés pour (11000±550) l'essai de N

ST225/75R15

2 PCs, un pour (5000±250) l'essai de N, l'autre pour (11000±550) l'essai de N

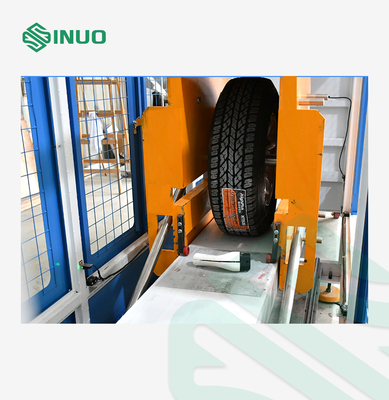

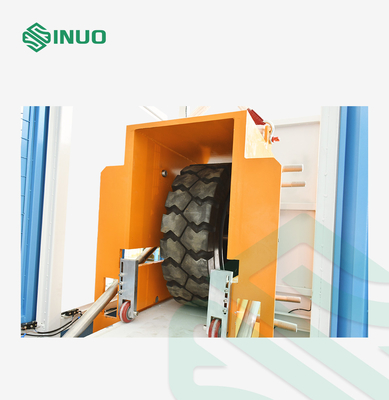

Des accessoires de câble avec le câble minimum de taille d'un type recommandé par le fabricant seront placés sur un plancher en béton dans n'importe quelle position normale du repos. Une force concasseuse (5000±250) de N ou (11000±550) de N sera appliquée par un pneu des véhicules à moteur conventionnel, P225/75R15 ou un pneu équivalent approprié à la charge, montée sur une jante en acier et gonflée à une pression de la barre (2.2±0.1). La roue doit être roulée au-dessus du connecteur de véhicule ou de la prise à une vitesse de (8±2) km/h.

L'accessoire doit être orienté en position de repos naturelle avant d'appliquer la force dans une direction différente pour chaque échantillon. L'accessoire à l'essai sera tenu ou bloqué dans un à position fixe de sorte qu'il ne se déplace pas sensiblement pendant l'application de la force appliquée. Est en aucun cas la force à appliquer aux goupilles de projection.

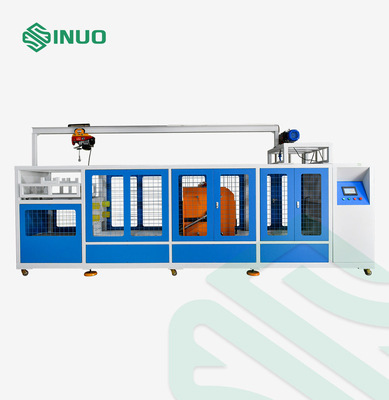

A. Le châssis d'équipement est traité avec un dispositif de couverture pour assurer la sécurité du processus d'essai ; le fond du châssis est équipé d'une protection amortissante de pied et d'une structure de poulie, il est facile installer et démonter que. L'essai de roulement est guidé par les rails de guide résistants, glissant des rouleaux, les moteurs servo de haute puissance combinés avec des réducteurs de turbo pour conduire l'axe principal pour réaliser la vitesse d'essai. La fixation témoin et le dispositif de glissement est équipée d'un montage de support de boîte de fonction, et le montage est universellement réglable (en haut et en bas, à gauche et à droite peut être ajusté selon la taille et la forme de l'échantillon).

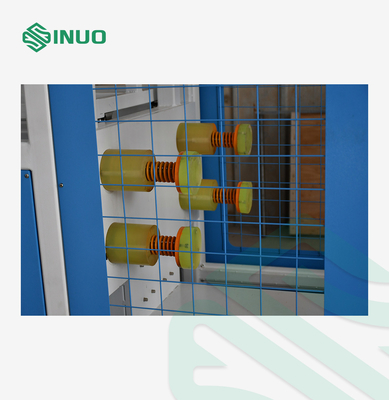

B. Le dispositif de réglage concasseur de force est conçu comme en haut et en bas structure réglable. Le pneu examiné, le cadre supérieur et inférieur, le système d'alimentation, et le contrepoids sont les poids d'essai exigés dans son ensemble, et sont équipés des capteurs importés de force de précision ; réglez avec précision chaque force appliquée, ajustez la force après les contacts de pneu l'échantillon, et la force reviendra automatiquement à zéro, et la valeur de force sera montrée encore ; L'exactitude de force de chaque essai est garantie.

C. L'équipement adopte la méthode de travail de l'avant de pneu et de l'entraînement arrière (la direction de roulement est conduite par le moteur servo en avant et l'inverse), maintenant l'échantillon fixe, et réalisant la simulation la plus réaliste du pneu roulant reciprocatingly, ainsi simulant effectivement l'écrasement de l'échantillon.

D. Le système de contrôle est un corps indépendant. Le centre serveur se compose de contrôle de PLC, d'écran tactile, de roulettes et de canalisations de raccordement, qui est commode pour la connexion mobile.
