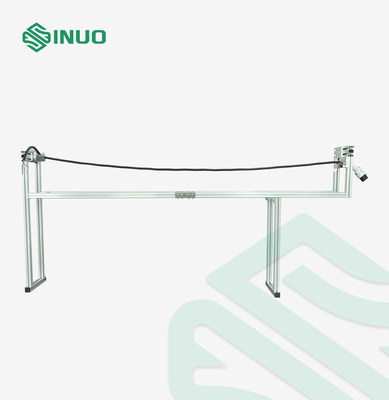

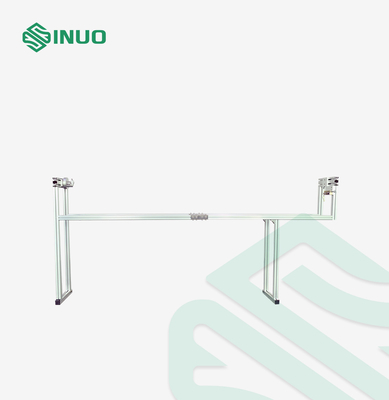

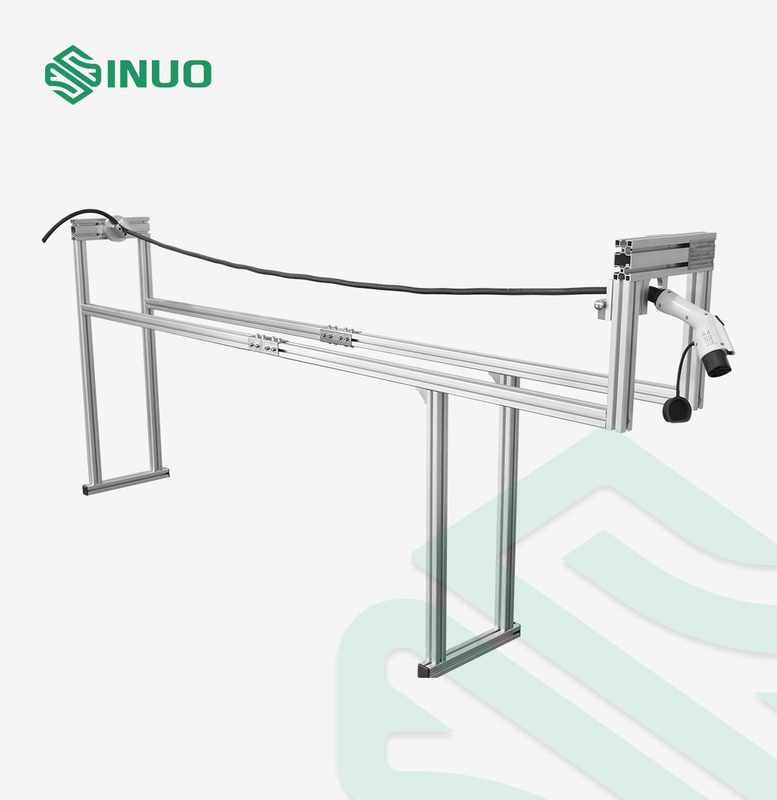

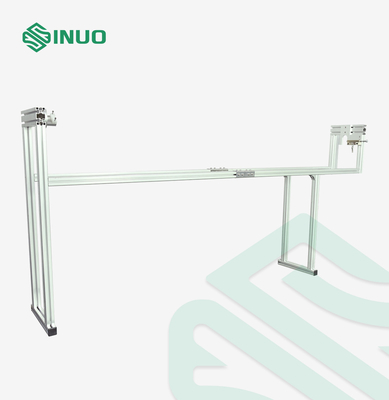

Prise de l'équipement d'essai de connecteur d'IEC62196 2250mm EV 50kg - essai de force de débouchés

Appareil de contrôle mécanique de force de Prise-débouchés portatifs de multiple de véhicule d'IEC62196 New Energy

Normes et clauses conformées

Le CEI 62196-1Ed.4CDV : 2020 « prises, prise - débouchés et coupleurs pour des applications industrielles et semblables, et clauses 26,3 pour véhicules électriques », figue 19.

IEC60884-1 : 2006 « prises et prise-débouchés pour le ménage et les buts semblables Part1 : Clause 24,9 de conditions générales » et schéma 29.

« Prises GB2099.1-2008 et prise-débouchés pour le ménage et les buts semblables Part1 : Clause 24,9 de conditions générales » et schéma 29.

Paramètres techniques

Questions et réponses

Q : Quelle est la taille chutante ?
: La taille chutante est 750mm.

Q : Quelle est la taille pour ce dispositif ?
: La taille du dispositif est au sujet des poids 50kg de 2400×850×400 (millimètre) W×D×H.

Détails :

Pour examiner la force mécanique des prises régénérables et des connecteurs des véhicules à moteur équipés des câbles flexibles.

L'échantillon est tenu de sorte que le câble soit de niveau et puis est permis de tomber sur le plancher en béton. Ceci a été fait 8 fois ; le câble était 45° tourné chaque fois que il a été fixé.

Des prises et les connecteurs renouvelables de véhicule sont équipés d'une petite partie (environ 200mm) du type le plus léger de câble de câble avec la section transversale minimum recommandée par le fabricant.

Après essai, les échantillons ne montreront aucun dommage comme spécifique dans le CEI 62196-1Ed. 4 cdv 2020 ; En particulier, aucune pièce ne devrait se dégager ou se détacher. L'échantillon ne devrait pas exposer les pièces qui peuvent être chargées. Les échantillons devraient maintenir leur estimation d'IP.
Des accessoires avec un degré de protection IP44 ou plus haut devraient être soumis aux essais appropriés spécifiques dans le CEI 62196 - 1ed. Clause 4CDV 2020 20.

Des accessoires avec les logements thermoplastiques seront examinés à IEC62196-1ed. Clause 4CDV 2020 21,4.
