| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SN1007 |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 30 ensembles/mois |
Les prises et les prises de véhicules du CEI 62196 New Energy câblent l'équipement de test de traction et de couple
Normes et clauses conformées
Figure 2020 de la clause 25,3 du CEI 62196-1 Ed.4CDV 17 et tableau 11,
IEC60309-1 : 2012 clause 23,3, etc.
Paramètres techniques
| Méthode d'opération | Opération de bouton |
| Mode d'entraînement | Moteur et cylindre |
| Poids de force de traction |
50N*1, 60N*1, 110N*1, 40N*2,110N*1 Peut réaliser 160N, 200N, 240N, 250N, 500N |
| Poids de couple |
6N*1, 7N*1, 12N*1, 15N*1, 23N*1, 110N*1 Peut réaliser 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m |
| Bras de couple | 100mm (Ф200mm) |
| Fréquence de traction | 1cycle/s |
| Cycles de traction | 1-9999 cycles, peuvent être préréglés, défaut 100 cycles |
| Serrez à la clé dynamométrique le temps appliqué | 0-99H59M59S, peut être préréglé, le défaut 1min |
| Montage | Un ensemble de montage universel |

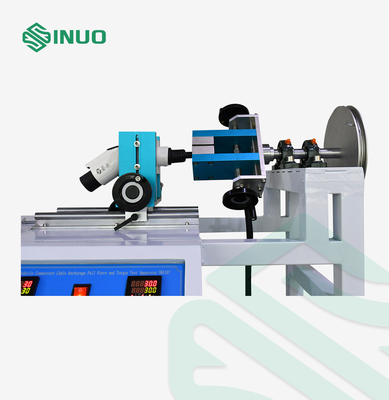

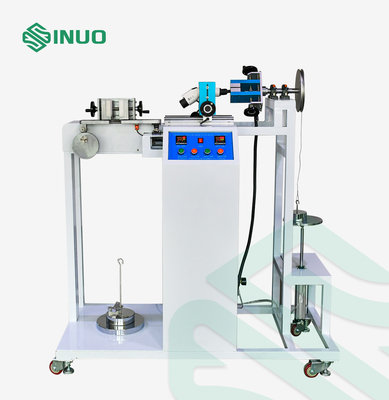

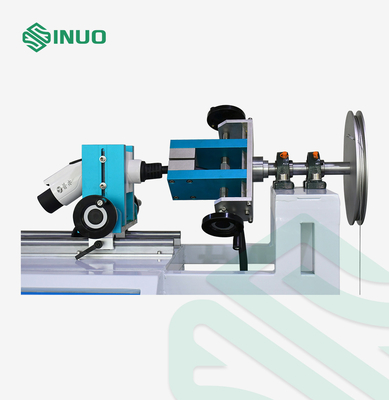

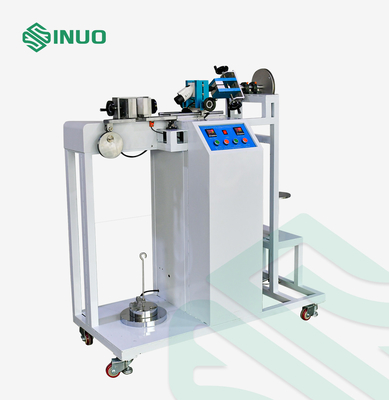

Aperçu d'équipement
Échantillons et restrictions : Interfaces de remplissage de véhicule électrique (prise, prise-débouchés, connecteurs de véhicule), prises de but, prise-débouchés et coupleurs industriels.
Application : Pour examiner les prises de véhicule, et des prise-débouchés, connecteurs pour résister à la force et au couple spécifiques de traction.
Principe d'essai : La traction est réalisée par le moteur de vitesse-réglementation monophasé pour conduire le mécanisme excentrique, le de vitesse de moteur est réglable, pour assurer le moment précis pour chaque force de traction s'est appliquée ; le couple est réalisé utilisant des cylindres, des plateaux, des poids et des relais de temps.
Structure : La force de traction est appliquée par des poids, le couple est appliqué par le bras de poids et de couple. Le compteur préréglé et le relais de temps d'affichage numérique sont employés pour commander les cycles de l'essai d'arrachement et la période de l'essai de couple. Les cycles d'essai ou le temps d'essai atteint la valeur préréglée, l'appareil cesseront automatiquement l'essai. Le déplacement maximal permis du câble flexible des prises, des prise-débouchés et des connecteurs de véhicule ne dépassera pas l'objectif standard après l'essai.
Environnement d'utilisation : Alimentation d'énergie : AC220V±10%, 50/60Hz, 1KW, ou conditions locales d'alimentation de l'énergie du client de match
La température fonctionnante 0-40°C, humidité 30%-90%
Dimensions : au sujet de W1600*D500*H1135mm
Poids : au sujet de 100kg
Q : Quels sont les poids de couple pour ce dispositif ?
: Un ensemble de poids de couple qui peuvent réaliser 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m.
Q : Quelle est la fréquence de traction pour ce dispositif ?
: C'est 1cycle/s.
Détails :
