Équipement de test d'éclaboussure de l'eau glacée VW80000 pour les pièces des véhicules à moteur

Équipement de test d'éclaboussure de l'eau glacée VW80000 pour les pièces des véhicules à moteur

Nom De Marque:	Sinuo
Numéro De Modèle:	SN4421
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	1 jeu/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

VW80000 et OIN 16750-4

Taille intérieure supérieure de boîte:

1200X900X700 millimètre

Taille du panier:

840X680X650mm

Taille externe:

1800X1520X2150mm

Température ambiante:

RT+10℃~150℃

Déviation de la température:

Déviation ≤2℃

Uniformité de la température:

≤2℃ (à vide)

Température de l'eau d'essai:

0℃~+4℃

Détails d'emballage:

Autre

Capacité d'approvisionnement:

1 jeu/mois

Mettre en évidence:

Équipement de test d'éclaboussure de l'eau glacée VW80000

Les pièces des véhicules à moteur arrosent l'équipement de test d'éclaboussure

Description du produit

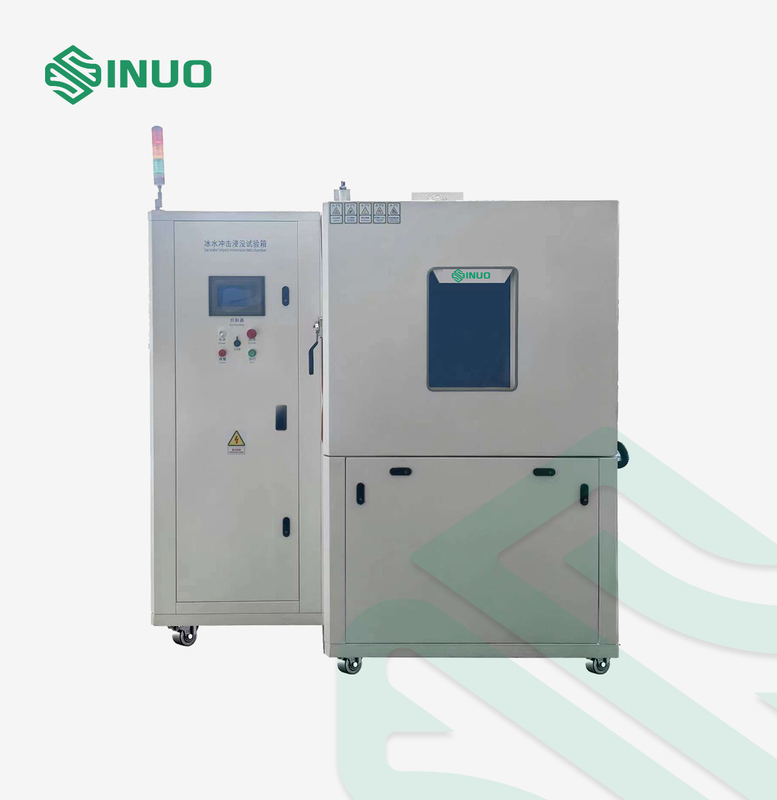

Équipement de test d'éclaboussure de l'eau glacée VW80000 pour les pièces des véhicules à moteur

L'information système

Cet équipement de test est conçu et fabriqué selon le 16750-4:2010 d'OIN la clause 5,4 et VW80000 : 2009-10, etc.

Il simule l'essai de choc thermique provoqué par l'eau glacée pour des produits utilisés dans des secteurs d'eau peu profonde des composants de véhicules. Le but est de simuler l'eau glaciale éclaboussant sur des systèmes ou des composants de chauffage en conduisant sur les routes humides en hiver. Le mode de défaillance est fissuration mécanique du matériel ou sceller l'échec dû à un coefficient différent de dilatation due à la température.

Principe de fonctionnement :

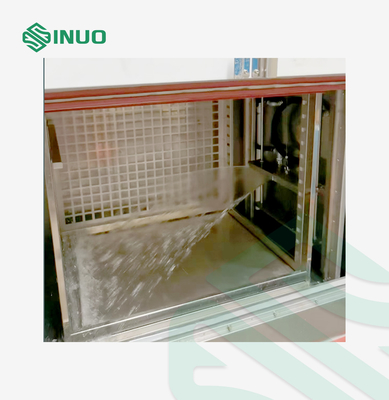

Chauffez le DUT (dispositif à l'essai) à une certaine température et à un temps spécifique dans la chambre d'essai. Pulvérisez alors le DUT avec de l'eau l'eau glacée pour 3s. Si le DUT est seulement éclaboussé dans une direction sur le véhicule, l'eau de pulvérisation seulement dans cette direction de l'emplacement d'installation. Si l'équipement est exposé pour arroser l'éclaboussement dans des directions multiples sur le véhicule, ces directions seront énoncées et un nouveau DUT sera examiné dans chaque direction. La largeur de l'éclaboussure est commandée pour être toujours plus grande que la largeur du DUT.

Paramètres techniques

1. Dimensions et interdiction d'échantillon
Taille intérieure supérieure de boîte	1200X900X700 millimètre (WDH)
Taille de panier	Approximativement 840X680X650mm (WDH)
Dimensions externes	Approximativement 1800X1520X2150mm (WDH)
Interdiction d'échantillon	On l'interdit d'examiner et stocker des échantillons de substances inflammables, explosives et volatiles L'essai et le stockage des échantillons de substances corrosives est interdit Interdiction de l'essai ou stockage des échantillons biologiques On l'interdit d'examiner et stocker des échantillons de sources électromagnétiques fortes d'émission
2. Indicateurs techniques
Température ambiante de boîte à hautes températures	RT+10℃~150℃
Déviation de la température	≤2℃
Uniformité de la température	≤2℃ (dans la condition à vide)
Température de l'eau d'essai	0℃~+4℃
Contrôle de température de l'eau d'essai	réfrigérateur 5P (avec le vaporisateur titanique pur)
Nombre de cycles d'essai	0~100 fois, peuvent être préréglées
Charge de panier	100kg (automatiquement levage contrôlable)
Modèle de bec d'éclaboussure d'eau glacée	Le bec et le système de calibrage de pression sont fabriqués en accord strict avec la figure et etc. suivants, inoxydable SUS316, détachables. L'affichage en dehors de la boîte peut commander l'écoulement en tuyère et d'autres fonctions
Diagramme de jet d'eau
Quantité de bec d'éclaboussure d'eau glacée	1PC
Écoulement de jet d'eau	3L-4L par éclaboussure/bec
Durée de jet	3s
Cycles d'essai	0~100 fois peuvent être préréglées
Distance de bec à DUT	325±25mm (300~350mm)
Liquide d'essai	L'eau désionisée ou la poussière fine de +5%NaCl+3% Arizona
Liquide d'essai	Recyclable
Temps de changement	≤20s
Fonction de nettoyage automatique	Après que l'essai soit accompli, la canalisation et l'échantillon sont automatiquement nettoyés
D'autres conditions	Canalisation d'un seul bloc, système de protection automatique pour le levage et l'abaissement du panier, et technologie anticolmatante pour des becs
3. Caractéristiques structurelles

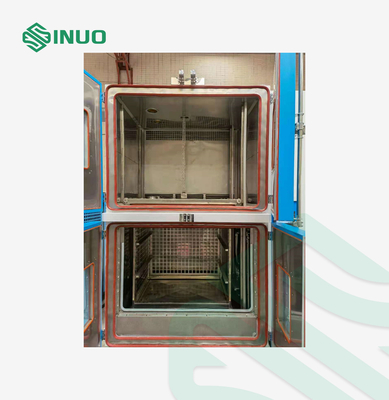

Matériel de boîte	Adoptez le type boîte accrochant de panier de deux-boîte, la partie supérieure est zone de chauffage, la partie plus inférieure est zone exposée aux projections de l'eau, et le fond est réservoir d'eau (l'eau peut être réutilisée) ; Matériel de boîte d'A. Outer : plaque d'acier avec le jet en plastique Réservoir de B. Inner : l'acier inoxydable est employé pour la boîte intérieure entière et le panier

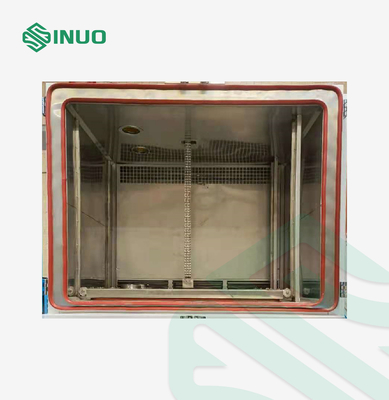

Porte de boîte	Les portes à deux battants, la taille de porte est 1200 x 700mm (taille de largeur X), et il y a un vitrail sur à gauche et à droite. Le verre trempé multicouche de vide, là sont des lumières dans la boîte, et le voyant à niveau visible ne réfléchit pas la lumière.
Isolation	Rempli de mousse + de fibre de verre de polyuréthane pour assurer la représentation d'isolation thermique, environ 100mm profondément
Trou d'essai	diamètre de 100mm avec le bouchon de silicone
Appareil circulatoire	Fan de circulation, roue à aubes d'acier inoxydable ;
Système de chauffage	Appareil de chauffage : Radiateur électrique de nichrome Mode de contrôle : modulation d'impulsions en largeur égale de non contact de période, SSR (relais à semi-conducteur)
L'eau d'essai	Adoptez le réfrigérateur 5P (avec le vaporisateur titanique pur) pour fournir l'eau glacée
conception sans gel	Aucun phénomène de glaçage
Panneau de commande	Contrôleur, bouton d'opération
Roulettes mobiles	Roulettes : 4 Appui de pied : appui fixe du pied 4
Système de contrôle	Thermostat : contrôleur d'écran tactile de couleur de 7 pouces Mode d'opération : Les conditions d'essai peuvent être programmées arbitrairement à portée de la capacité d'essai Exactitude de contrôle : 0.1℃ Mode de contrôle : Contrôle automatique de P.I.D Mesure de la température : résistance PT100 de platine
Contrôleur	7" contrôleur d'écran tactile de véritable couleur : L'écran tactile peut commander la température dans la boîte, la température du réservoir d'eau, le débit, la pompe à eau et le temps d'essai, etc. ; le débit et la température sont directement affichés sur l'écran tactile, et la température actuelle et constante constante automatique sont employées.
Établissement de la méthode	Menu anglais, entrée d'écran tactile
Mode d'opération	Opération périodique, fonctionnement continu
Arrangements de programme	Les paramètres de nom du programme et de programme d'essai peuvent être adaptés aux besoins du client, et le stockage et l'importation de programme sont soutenus.
Fonction d'affichage	La dynamique en temps réel régénère prélever des données et plaçant des paramètres, la courbe en temps réel régénèrent la fonction. Peut montrer la pression, l'écoulement, la température, le temps d'essai, etc.
Temps de essai	0-999min (contrôle d'écran tactile), là sont des options correspondantes d'heure d'hiver pour différentes conditions imperméables.
Fréquence de essai	1-999 fois (contrôle d'écran tactile)
Fonction d'alarme	Arrêt automatique d'alarme, visionnement de disque d'alarme et exportation, réglage des alarmes et fonctions d'analyse de panne
Fonction record	Le temps de échantillonnage est 10s, et les données de courbe et expérimentales dans les trois mois peuvent être enregistrées. Les données de échantillonnage à chaque moment dans les trois mois peuvent être enquises en détail. Il peut être exporté par USB2.0, être imprimé et enregistré sur le PC, et le rapport de données peut être produit.
4. Système de sécurité
Arrêt d'urgence	L'équipement est équipé d'une sonnerie d'alarme de défaut, et un bouton d'arrêt d'urgence est placé sur le panneau de commande. Si l'équipement ne s'arrête pas, le bouton d'arrêt d'urgence peut être utilisé pour s'arrêter
Boîte d'essai	Protection de surchauffe réglable ; fusible de la température dans l'espace d'essai ; protection de surchauffe de limite de canal de climatisation ; protection de surchauffe de moteur de fan
Autre	Protection de perte d'ordre de phase d'alimentation secteur et de phase ; protection de fuite ; protection de surcharge et de court-circuit Le contact "ALIMENTATION PRINCIPALE" a la fonction de protection de fuite ; Équipé du dispositif de protection de sécurité de voie d'eau ; alarme de manque d'eau.
5. États d'utilisation (l'utilisateur garantit que les conditions suivantes sont remplies)
Site d'installation	La terre est plate et bonne - aéré ; Il n'y a aucune vibration forte autour du dispositif ; Il n'y a champ électromagnétique pas fort autour du dispositif ; Il n'y a aucune substance et poussière inflammables, explosives, corrosives autour de l'équipement ; L'espace approprié pour l'entretien d'utiliser-et est réservé autour de l'équipement, voient le manuel pour des détails
Conditions environnementales	La température : 5℃~35℃ Hygrométrie : ≤85% Pression atmosphérique : 86kPa~106kPa
États d'alimentation d'énergie alimentation d'énergie	À cinq fils triphasé d'AC380V Gamme de fluctuation permise de tension : C.A. (380 ± 38) V
Capacité de batterie Courant maximum	Gamme de fluctuation permise de fréquence : (50±0.5) hertz La résistance au sol du fil de Terre de Protection est moins que 4Ω L'utilisateur est requis de configurer l'air ou le commutateur électrique de la capacité correspondante pour l'équipement au site d'installation, et Et ce commutateur doit être utilisé indépendamment pour ce dispositif
