Système de test complet imperméable du véhicule électrique IPX1-8

Système de test complet imperméable du véhicule électrique IPX1-8

Normes et clauses conformées

Le CEI 62196-1Ed.4CDV : clause 2020 20,2.

IEC60598-1 : 2014 Luminaries-Part1 : Conditions générales et essais

IEC60529 : 2013 degrés de protection fournis par clôture (code d'IP) IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 et IPX8.

Paramètres techniques

Aperçu d'équipement

Échantillons et limites : Produits électriques et électroniques, pièces d'automobile et de moto, produits de communication, appareils électroménagers, éclairage et dispositifs extérieurs de signal, etc.

But d'essai : Pour examiner si les produits, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes électroniques et électriques peuvent garantir la bonne représentation de l'équipement et des composants dans l'environnement immersion d'eau profonde de l'égouttement, de versement, de pulvérisation, d'à court terme ou d'à long terme. Le but est de vérifier la représentation de protection de coquille du produit dans les niveaux IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 et IPX8 de l'égoutture de l'eau, l'eau pulvérisant, pulvérisation de l'eau ou immersion à court terme

Principe d'essai : En commandant l'écoulement d'approvisionnement en eau pour s'assurer que l'eau s'égouttant, d'averse ou de pulvérisation atteint la vitesse exigée standard. La pression équivalente standard est réalisée en commandant la profondeur de l'échantillon dans l'eau et le temps d'immersion. Permet à l'équipement de test de produire de l'écoulement d'eau ou de la pression uniforme au-dessus de la surface entière de la clôture de spécimen

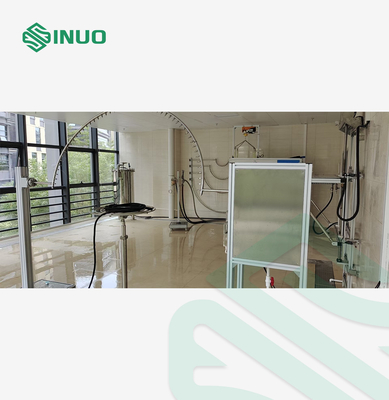

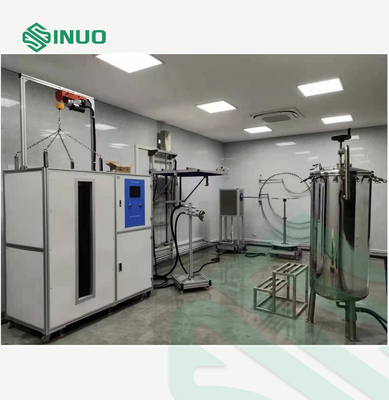

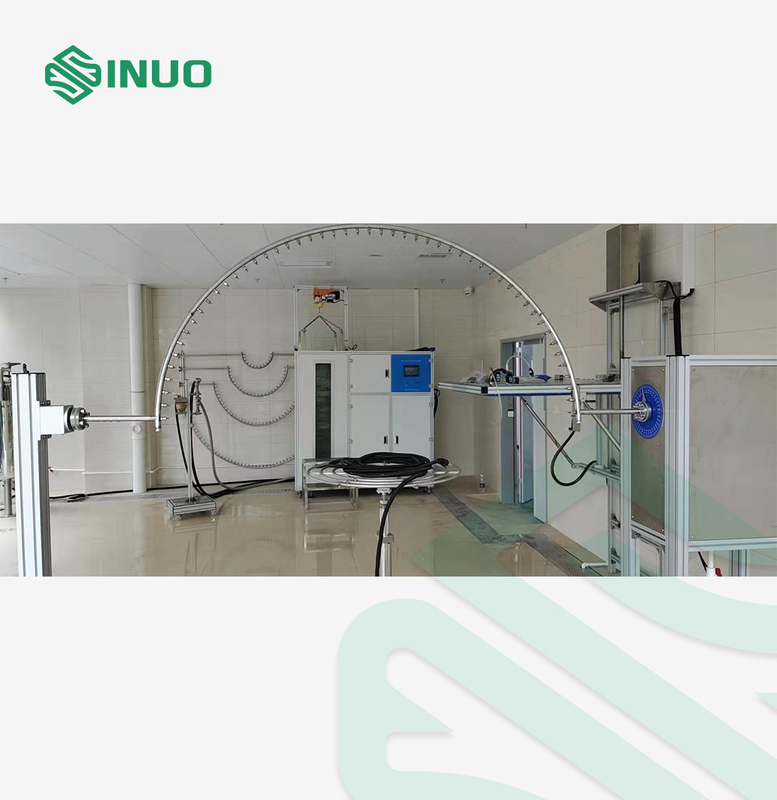

Structure et caractéristiques d'équipement : Le dispositif se compose de mécanisme de égouttement, de tuyau de oscillation pleuvant le mécanisme, de mécanisme de pulvérisation de l'eau, de réservoir d'immersion de l'eau, de réservoir d'eau de pression, de plaque tournante et d'armoire de commande électrique. La parenthèse de réservoir d'égouttement adopte le type fixé au mur, qui est automatiquement augmenté et abaissé par le contrôle de moteur, et a la fonction de l'anti-chute. Il y a un ensemble de cadre de soutien de plancher pour installer le tuyau de oscillation, le tuyau de oscillation est conduit par un moteur à l'oscillation à gauche et à droite. Le mécanisme de jet d'eau est installé sur la parenthèse. Le réservoir d'immersion et ainsi que l'armoire de commande électrique sont faits dans son ensemble, et le panier accrochant portant l'échantillon est soulevé et abaissé par la grue électrique. Le réservoir d'eau de pression est placé séparément et relié au réservoir d'armoire de commande et d'eau. Équipé d'une plaque tournante de chargement avec la vitesse réglable la plaque tournante peut être inclinée par 15° pendant l'essai IPX2. Équipé d'un dispositif de nettoyage de filtre d'eau pour empêcher obstruer de trou d'épingle. Ce système est une structure ouverte.

Environnement d'utilisation : Alimentation d'énergie : AC380V±5%/50Hz, 5KW.

Endroit d'utilisation : la température 15-35°C, hygrométrie 25%-75%, pression atmosphérique 86-106kpa (860mbar-1060mbar). La terre doit être plate. Il y a éclairage, un commutateur imperméable de fuite (ou prise), bonne admission de l'eau et fonctions de drainage.

Source d'eau d'utilisation : l'eau ou eau du robinet claire sans impuretés, et nettoyer le dispositif de filtre avec de l'eau.
