La poussière d'équipement d'essai de connecteur de la clause 20,2 EV - chambre d'essai de preuve

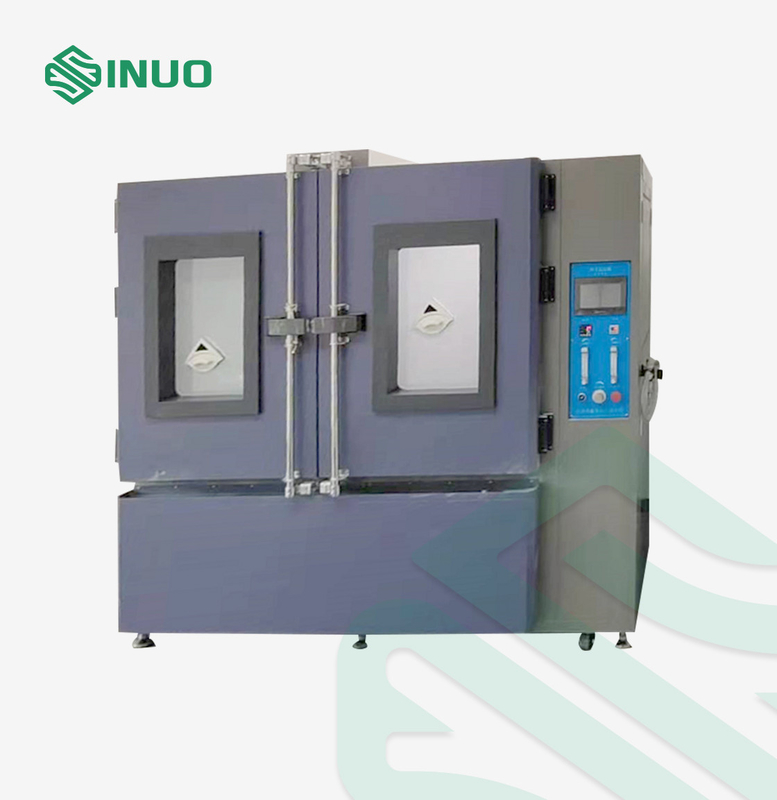

Chambre antipoussière d'essai d'équipement d'essai de connecteur d'EV

Normes et clauses conformées

Cette chambre d'essai est conforme à IEC60529-2013, à EN60529, à DIN40050, à SAEJ575 et etc.

Paramètres techniques

1. Taille intérieure de l'espace : largeur 1500mm*depth 1000mm*height 1000mm ;

2. La poussière d'essai : poudre de talc sèche qui peut passer au travers d'un tamis carré avec une grosseur de maille de 75μm et un diamètre de fil de 50μm.

3. Quantité de la poussière : 2-4kg/m3.

4. Vitesse d'air : <2m>

5. Différence de pompage de pression : 0 | -10kPa réglable, équipé de l'affichage d'indicateur de pression.

6. Contrôle de flux de pompage de pompe à vide : 60-600, 600-6000mL/min réglable ;

7. Température de chauffage : la température normale +10℃~+60℃ peut être ajustée pour réduire l'humidité dans la chambre et pour montrer l'humidité dans la chambre ;

8. La structure entièrement incluse, la pompe de vibration adopte une pompe pneumatique de vibration, l'amplitude peut être stepless ajusté en ajustant la circulation d'air, la fan puissante de circulation circule l'air à l'intérieur des bâtiments pour conduire la suspension de la poussière, et la vitesse de l'hélice peut être ajustée par le convertisseur de fréquence ;

9. Porte scellée avec le vitrail, équipé de la brosse de dépoussiérage pour faciliter l'observation des conditions d'intérieur ;

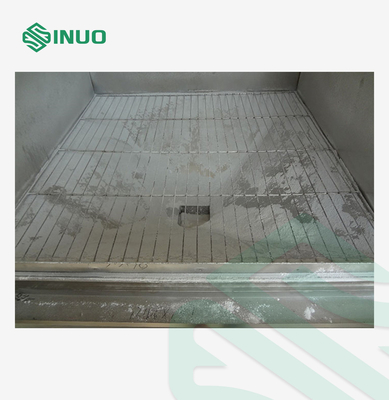

10. la barrière d'acier inoxydable de Double-couche rayonne des échantillons d'essai d'endroit ;

11. Configuration de système de vide : pompe à vide, compteur de débit, indicateur de pression négative de vide, valve de régulation de pression, filtre.

12. Le mur intérieur est fait d'acier inoxydable et le mur externe est peint avec des plaques d'acier.

13. Configurez l'alimentation d'énergie d'essai sur prélèvement (prise antipoussière intégrée), le marche-arrêt de l'alimentation d'énergie d'échantillon est commandé par la machine, et l'admission de puissance est séparée de la machine

14. Résolution : la température : 0.1°C, temps : 1S ;

15. Porte : Porte à deux battants, taille W1500mm*H1000mm d'ouverture de porte ;

16. L'interface de contrôle est actionnée par l'écran tactile, il est facile utiliser que, et il sera examiné automatiquement après que les paramètres de programme soient placés.

Aperçu d'équipement

But d'essai : Cette chambre d'essai est employée pour l'équipement mécanique, électrique, électronique, électrochimique, et électromécanique. Évaluez la résistance, le stockage et le fonctionnement de ces dispositifs à l'exposition pour sécher le sable ou les atmosphères chargées de poussières. Utilisé pour des essais de performances de produit et l'essai de scellage de fiabilité.

Caractéristiques de chambre :

1. La vibration adopte le mode pneumatique de vibration, et l'amplitude peut être stepless ajusté ;

2. Équipé d'un convertisseur de fréquence, la vitesse courante de la fan peut être ajustée par conversion de fréquence ;

3. La vitesse et la pression de pompage d'échantillon peuvent être ajustées indépendamment, et la pression de pompage est stable ;

4. Équipé d'un mètre électronique de la température et d'humidité, qui peut être directement affiché sur l'écran tactile ;

5. L'entonnoir inférieur est équipé d'un commutateur de robinet à tournant sphérique pour le remplacement facile de la poussière ;

6. Le mur de la chambre d'essai est équipé d'un ensemble filtre de la poussière d'air, et la pression atmosphérique des chambres intérieures et externes est équilibrée ;

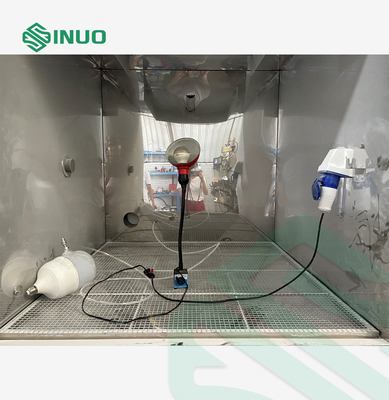

7. Il est facile utiliser le programme. En outre, l'échantillon puissance-sur préchauffer la fonction est ajouté. Par exemple, quand des lampes d'essai, les lampes sont exigées pour être mises et préchauffées sous tension à un état stable avant l'essai de la poussière. Après que le temps d'échauffement soit complet, le dispositif commencera automatiquement l'essai de la poussière. De cette façon, l'essai d'appareil d'éclairage peut être accompli directement dans la chambre à poussière en même temps.

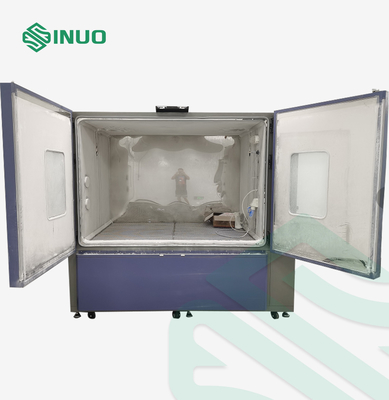

8. Structure de chambre : l'ouverture de porte est dégagée (1500X1000mm), et la porte est entièrement ouverte, qui est commode pour placer de grands et lourds échantillons dans la chambre.

Protection de sécurité : alarme et cause de défaut, traitant la fonction rapide, arrêt automatique après alarme de défaut ; protection de fuite, protection de court-circuit, moteur de fan surchauffant, perte globale de phase d'équipement/phase inverse, protection globale de synchronisation d'équipement.

Alimentation d'énergie : C.A. 380V 50HZ 4KW ; une interface de source d'air comprimé, conduit d'aération de Φ8mm.

Structure de chambre :

1. Il est conçu comme entonnoir conique avec un port de dépoussiérage et un port de soufflement de la poussière au fond. Installez une fan à haute pression de circulation de turbine au port de soufflement de la poussière pour envoyer la poussière de l'entonnoir au dessus de la chambre intérieure. La poussière est soufflée vers le bas naturellement à partir du dessus verticalement. Quand la poussière tombe sur le mur latéral de l'entonnoir, la poussière est réutilisée au port de soufflement de la poussière par le dispositif vibrant, de sorte que le cycle commence à plusieurs reprises.

2. Matériel intérieur de chambre : plaque d'acier inoxydable ;

3. Matériel externe de chambre : plaque d'acier laminée à froid + peinture/plastique de cuisson de jet ;

4. Deux voyants à niveau visible ;

5. Grattoir de la poussière : il est commode d'observer la situation d'essai ;

6. Allumage de la lampe : un éclairage de LED est installé à l'intérieur, qui est commode pour observer la situation d'essai ;

7. Trou d'essai : Ø100mm ;

8. La charge de la parenthèse de compartiment : 100KG.
