Dispositif de remplissage d'essai de force d'insertion d'interface du véhicule électrique IEC62196

Dispositif de remplissage d'essai de force d'insertion d'interface du véhicule électrique IEC62196

Normes et clauses conformées pour le dispositif de remplissage d'essai de force d'insertion d'interface

Clause 14.1.5, 14.1.6, fig13, fig14 de 62196-1:2020 du CEI.

Clause 17,2 de 62196-1:2014 du CEI.

Paramètres techniques pour le dispositif de remplissage d'essai de force d'insertion d'interface

Aperçu d'équipement pour le dispositif de remplissage d'essai de force d'insertion d'interface

But de l'essai : La structure de l'interface de remplissage devrait la rendre facile d'insérer l'arme à feu de remplissage, et vérifie si la force maximum exigée pour insérer l'arme à feu de remplissage dans la prise d'appareils est dans la marge spécifique dans la norme.


Principe d'essai : La force de l'arme à feu de remplissage insérée dans la prise : mettez l'arme à feu de remplissage verticalement vers le bas, l'endroit le poids principal selon les conditions standard sur l'arme à feu de remplissage, et employez alors un poids 0.8kg pour tomber librement d'une taille de 5cm pour effectuer le poids principal, l'arme à feu de remplissage devrait être inséré dans la prise à la position requise par le contact

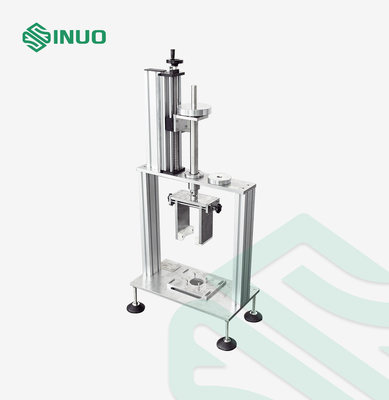

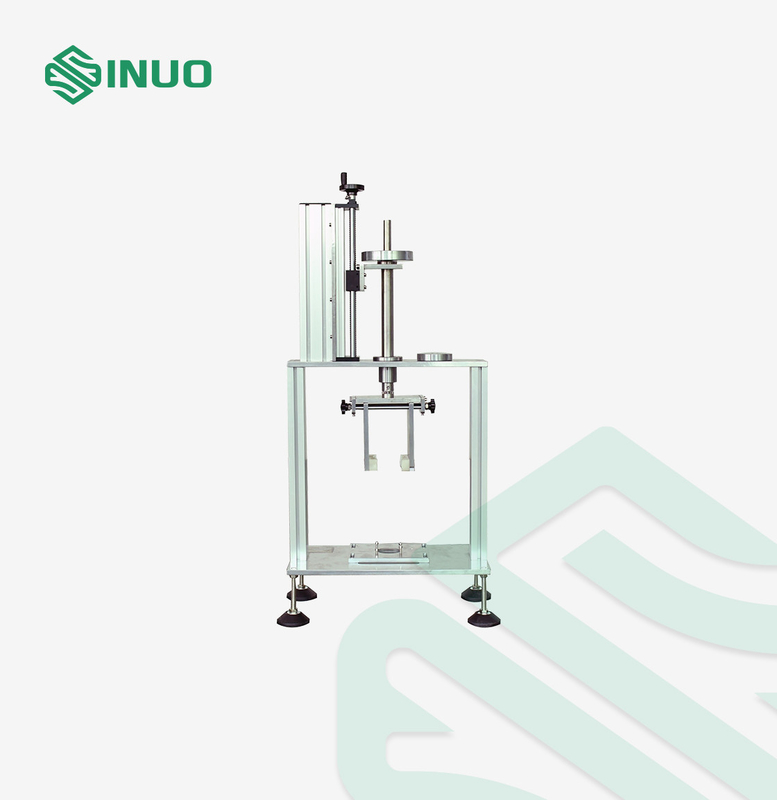

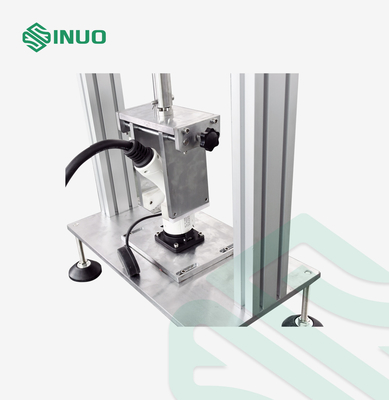

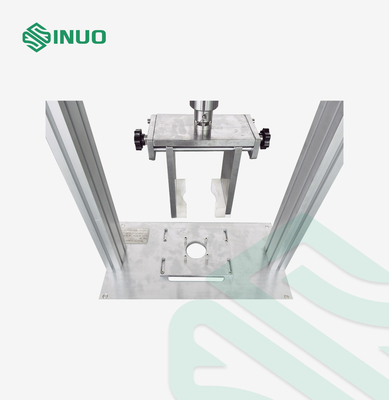

Structure d'équipement : Ce dispositif se compose d'embase A d'installation de prise, de dispositif de serrage de remplissage d'arme à feu, de poids principal F, et de poids supplémentaire G.
Note : Le montage réglable de centrage est adopté, qui peut tenir toutes sortes de produits de remplissage d'arme à feu

Caractéristiques de structure

Ce dispositif se compose principalement de montage d'installation, de dispositif de serrage, de poids principal, de poids supplémentaire et de prise d'essai. Basé sur l'expérience, la bride de traction est changée en contrepoids, le crochet de poids est directement relié à la prise d'essai, et le montage pour tenir l'échantillon est configuré. La forme spécifique est montrée sur le schéma 1.
