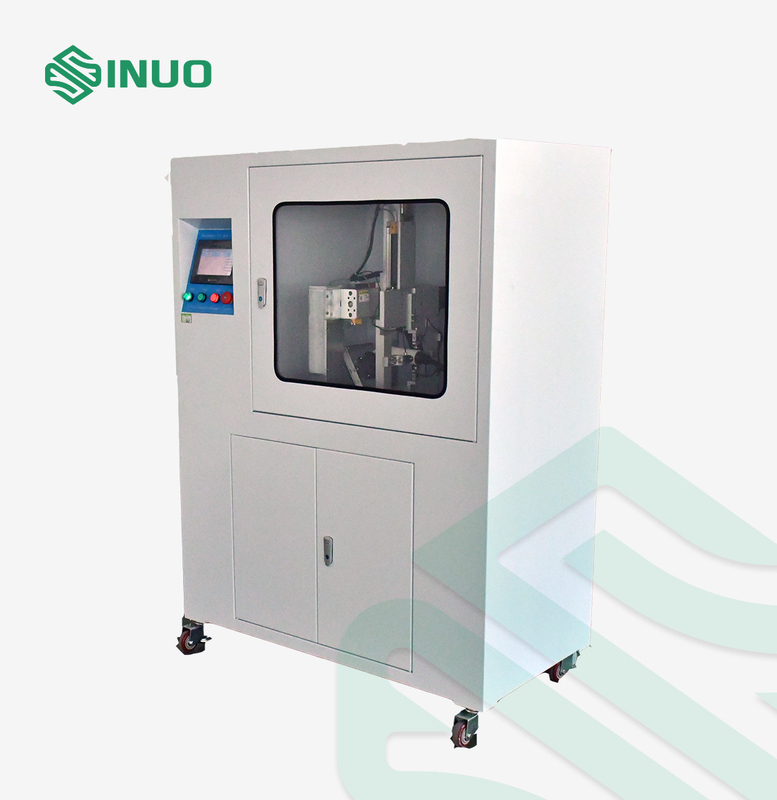

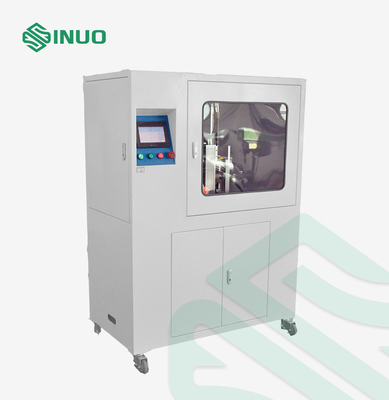

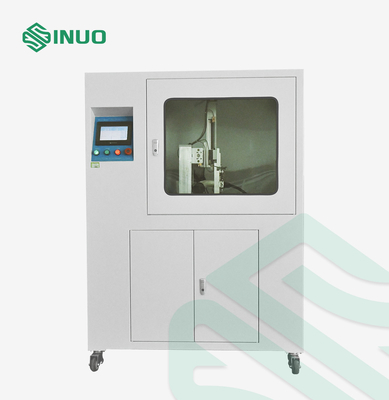

Appareillage de remplissage d'essai de désalignement d'interface du véhicule électrique IEC62196-3

Appareillage de remplissage d'essai de désalignement d'interface du véhicule électrique IEC62196-3

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1017
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

Le CEI 62196-3, clause 36,3

Méthode d'opération:

Fonctionnement de l'écran tactile

Méthode de contrôle:

Contrôle de PLC

Station d'essai:

Station simple

Mode d'entraînement:

MOTEUR SERVO

Force appliquée:

100N

Temps d'entreposage:

0-999.9S

Temps d'intervalle:

0-999.9S

Détails d'emballage:

caisse de contreplaqué

Capacité d'approvisionnement:

10 ensembles/mois

Mettre en évidence:

Appareillage de remplissage d'essai de désalignement d'interface de véhicule

Appareillage d'essai de désalignement de l'interface IEC62196-3

Description du produit

Appareillage de remplissage d'essai de désalignement d'interface du véhicule électrique IEC62196-3

Normes et clauses conformées pour les appareillages de remplissage d'essai de désalignement d'interface

Cet appareillage d'essai de désalignement se conforme IEC62196-3 à la clause 36,3, le schéma 18.

Aperçu d'équipement pour l'appareillage de remplissage d'essai de désalignement d'interface

Échantillons et limites : Interface de remplissage.

But d'essai : Il est employé pour appliquer des forces dans, vers le bas, les directions gauches et et bonnes au point de poignée de l'arme à feu de remplissage, pour simuler l'opération excentrée qu'elle est soumise à pendant l'utilisation normale, et pour vérifier sa résistance à la pression dans toutes les directions.

Principe d'essai : Utilisez le moteur servo pour conduire le manipulateur pour réaliser l'application séquentielle de la force dans les quatre directions de - X+X-Y+Y, et le temps de valeur et d'intervalle de force sont conformes aux conditions standard.

Dimensions d'équipement : 1100×700×1400 (millimètre) W×D×H, poids d'équipement : 260kg.

Alimentation d'énergie : AC220V±10%/50-60Hz, la température fonctionnante 5-35℃, humidité 30%-90%.

Paramètres techniques pour les appareillages de remplissage d'essai de désalignement d'interface

Puissance	Adapté aux besoins du client selon des conditions
Méthode de contrôle	Contrôle de PLC, opération d'écran tactile
Station	Station simple
Force	100N (surveillance de capteur de valeur de force, contrôle automatique de système)
Temps d'entreposage de force	0-999.9s
Temps d'intervalle	0-999.9s
Direction d'application de force	- X, +X, - Y, +Y
Support de spécimen	taille de 1000mm de la terre
Dimensions hors-tout d'équipement	1100mm×400mm×1500mm, 260kg

Détails

Cet appareil est se conforme à ces figures standard :

Appareillage de remplissage d'essai de désalignement d'interface du véhicule électrique IEC62196-3 0

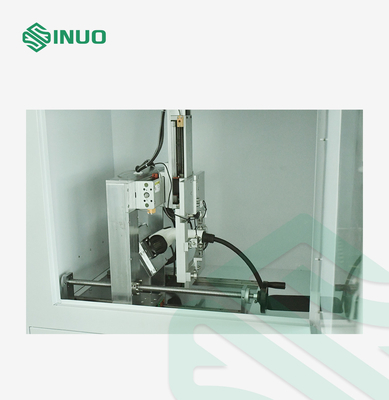

Force appliquant le mécanisme

Appareillage de remplissage d'essai de désalignement d'interface du véhicule électrique IEC62196-3 2
