IEC60068-2-2 Secousseuse à vibrations avec équipement d'essai de chambre climatique -40°C+180°C

IEC60068-2-2 Secousseuse à vibrations avec équipement d'essai de chambre climatique -40°C+180°C

Normes et clauses respectées

IEC 60068-2-1:2007 Épreuves environnementales pour les produits électriques et électriques - Partie 2-1: Épreuves - Épreuve A: à froid, IDT

IEC60068-2-2: 2007 Épreuves environnementales - Partie 2-1:Épreuves - Épreuves B-Chaleur sèche, IDT

La valeur de l'échantillon doit être déterminée en fonction de l'échantillonnage effectué.

La valeur de l'échantillon doit être déterminée en fonction de l'échantillonnage effectué.

État, TDI

Vue d'ensemble du produit

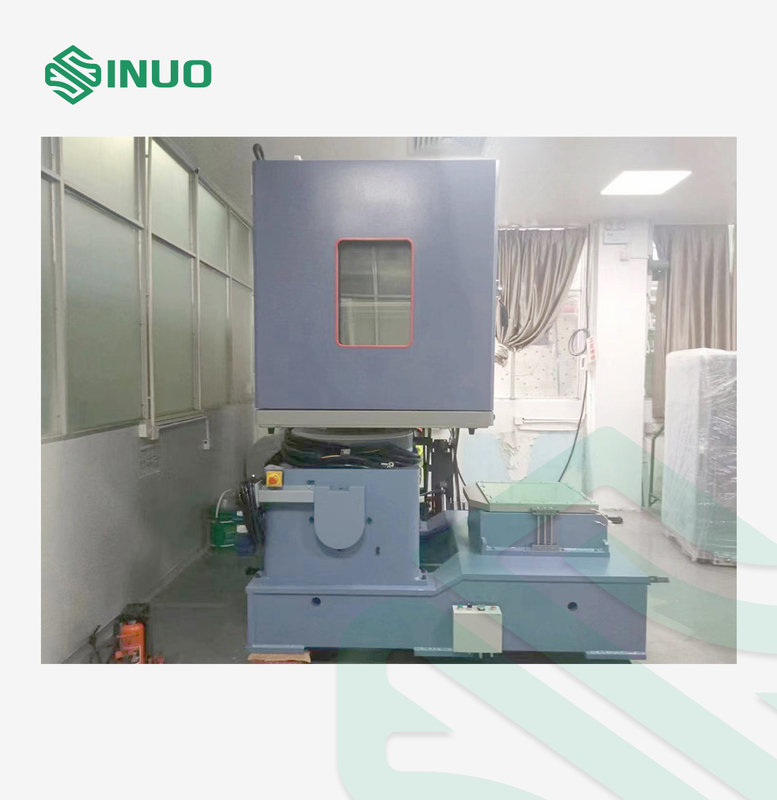

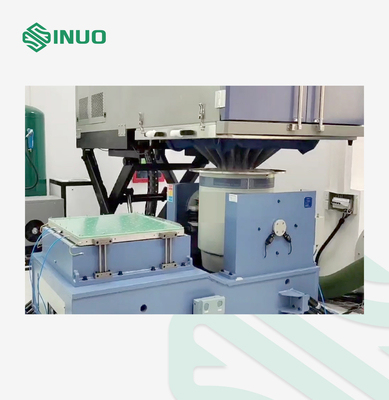

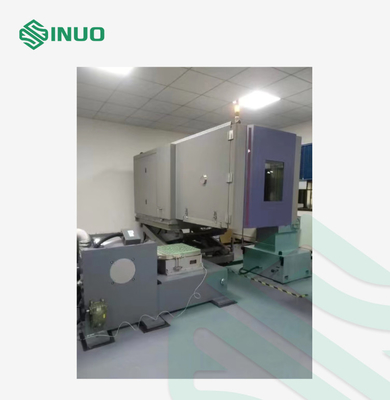

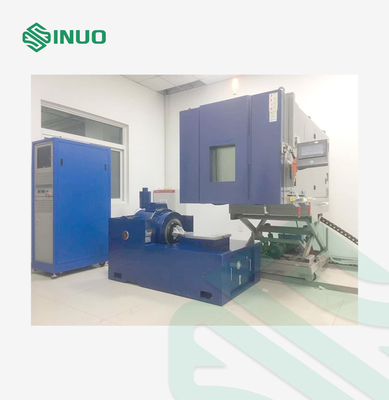

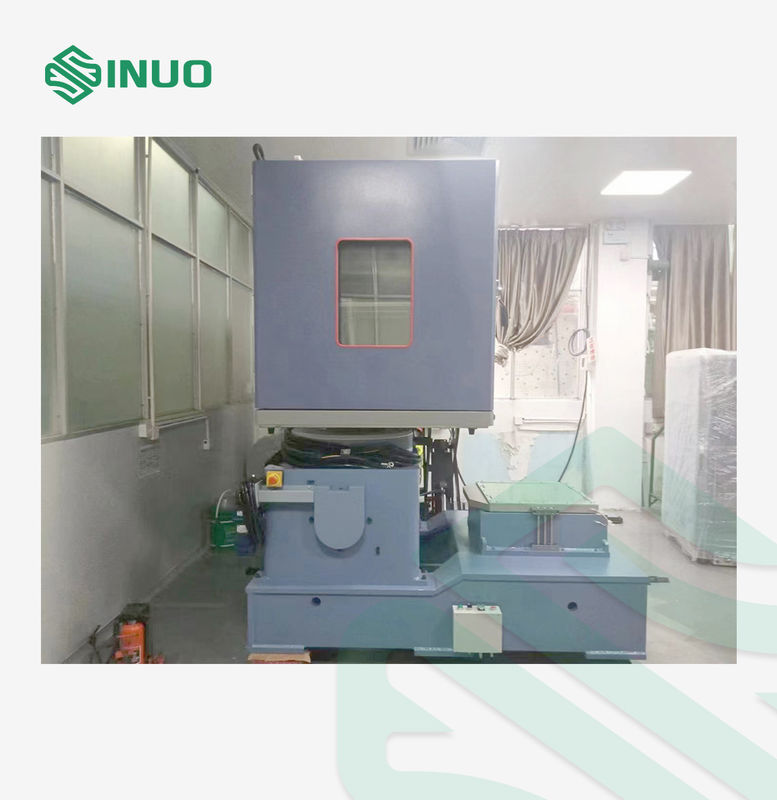

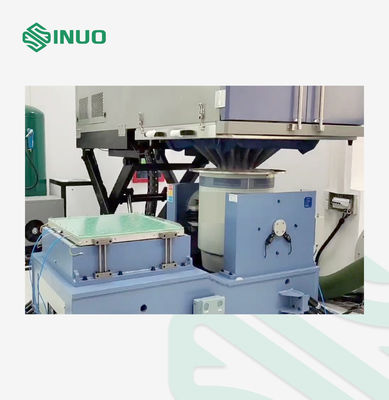

Il est utilisé pour fournir un environnement de changement de température et d'humidité pour l'aérospatiale, l'aviation, le pétrole d'aviation, les produits chimiques, l'électronique,unités de communication et autres unités de recherche et de production scientifiquesDans le même temps, la tension de vibration électrique peut être appliquée à l'échantillon d'essai selon la période spécifiée dans la chambre d'essai pour tester la fiabilité et adaptivement de l'échantillon.La présentation du produit est divisée en deux parties, la première partie est la machine d'essai des vibrations électromagnétiques SN553-EV322HG120VT120.GP.VCS-2, et la deuxième partie est la chambre d'essai complète de température, humidité et vibration SN888-7200B-CT.

Paramètres techniques

Description de la fonction du régulateur de vibration numérique

Contrôle aléatoire

Selon le diagramme de spectre de puissance défini par l'utilisateur (réalisé par l'éditeur de spectre cible), le contrôle aléatoire adopte la méthode d'égalisation de la fonction de transfert.Produit en continu des signaux aléatoires gaussiens pour implémenter rapidement un contrôle en boucle fermée multi-canaux en temps réel et précisLes algorithmes de contrôle adaptatif intégrés réagissent rapidement aux non-linéarités du système, à la fréquence de résonance et aux changements de charge.

Plage de fréquences: 0 à 4800 Hz, extensible à 18750 Hz

Résolution: 100, 200, 400, 800, 1600, 3200 lignes spectrales

Plage de puissance de commande: > 90 dB

Stratégie de contrôle: contrôle par canal unique, moyenne pondérée, valeur maximale, valeur minimale.

Contrôle du sinus

Sine fournit des signaux de balayage sinusoïdal de qualité analogique avec contrôle sur l'amplitude de la forme d'onde sinusoïdale.et la durée de séjour peut être déterminée en réglant le temps ou le nombre de cycles du signal sinusoïdal.

Plage de fréquences: 1 Hz~5000 Hz, élargie à 10000 Hz

Temps de boucle fermée: 5 mS

Déformation harmonique: < 100 dB

Mode de balayage de fréquence: balayage de fréquence linéaire 0~6000 Hz/min. Balayage logarithmique 0~100 Oct/min.

Direction de balayage: haut, bas

Durée de balayage: peut être définie comme le nombre de balayage ou de temps d'essai.

Choc classique

Adopter la méthode d'égalisation de la fonction de transfert, soutenir la moitié de l'onde sinusoïdale, l'onde de cloche, l'onde rectangulaire, l'onde trapézoïdale, l'onde de dent de scie avant, l'onde de dent de scie arrière, l'onde triangulaire.Les utilisateurs peuvent également saisir la valeur de pic d'impulsion en fonction de leurs besoins.

Durée de l'impulsion de 0,5 à 3 000 mS

Largeur de bande d'analyse maximale 18750 Hz

Taille du cadre: jusqu'à 16384

Répondre aux normes: MIL-STD-810 (norme militaire américaine), norme ISO, limite de contrôle d'interruption définie par l'utilisateur.
