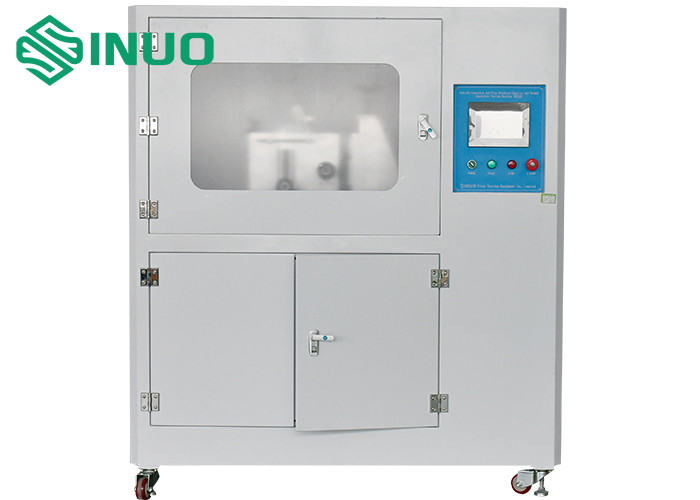

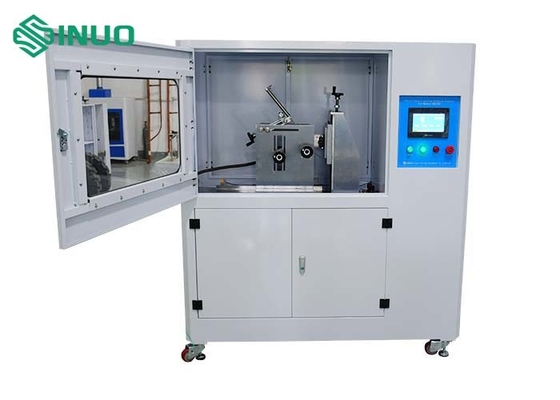

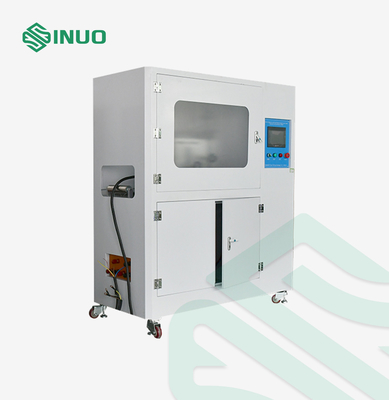

IEC62196-1 Appareil de test de capacité de rupture de l'interface de charge de 2 kW

IEC62196-1 Appareil de test de capacité de rupture de l'interface de charge de 2 kW

Nom De Marque:	Sinuo
Numéro De Modèle:	Le nombre de points de contrôle est le suivant:
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Le poids:

150 kg ou plus

Température de fonctionnement:

0 à 40 °C

Humidité de travail:

30%-90%

La gare:

Station simple

Dimensions globales:

Les mesures de sécurité doivent être appliquées conformément à l'annexe I.

Énergie:

AC220V ± 10%/50-60Hz, 2 kW

Voyage d'essai:

0-150 mm, peut être préréglé

Taux de prise et de sortie:

0 à 10 fois/min, prédéfini

Détails d'emballage:

Emballage à l'exportation

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Appareil d'essai de rupture de l'interface de charge de 2 kW

appareil d'essai de rupture de l'interface de charge IEC62196-1

Description du produit

IEC62196-1 Appareil de test de capacité de rupture de l'interface de charge de 2 kW

Normes et clauses respectées

Conforme à la norme IEC 62196-1:2022., etc.

Vue d'ensemble du produit

Il est utilisé pour tester si les accessoires électriques tels que les interfaces de charge des véhicules électriques, les prises et prises industrielles et les accouplages peuvent résister aux contraintes mécaniques,les contraintes électriques et thermiques qui surviennent pendant une utilisation normale sans usure excessive ni autres effets nocifs, afin de vérifier leur fiabilité. Le mécanisme d'entraînement du servo-moteur est utilisé pour effectuer sur l'échantillon des actions linéaires répétitives de plug-and-pull,et une charge externe peut être connectée pour les essais d'allumageLe temps d'allumage et d'arrêt, la vitesse de test, le trajet et l'angle peuvent tous être préréglés via l'écran tactile.

Paramètres techniques

TLes postes	a) essai de durée de vie partielle du dispositif de verrouillage mécanique; b) capacité de rupture; c) Fonctionnement normal (vie)
Plage des échantillons d'essai	Pistolet de charge à courant alternatif et continu
La gare	Station unique
Méthode de commande électrique	Mitsubishi PLC contrôle intégré intelligent, fonctionnement de l'interface tactile homme-machine couleur de 7 pouces
Mode de fonctionnement	Opération manuelle ou commandée par programme
Fonction	Il a pour fonction de simuler le fonctionnement normal de l'interface de charge, qui peut être combiné avec le fonctionnement de branchement et de débranchement de l'interface de charge,déverrouillage/verrouillage du dispositif de verrouillage mécanique, et peut également être testé indépendamment. Il a un réglage programmable de la vitesse de test, du temps de test et du nombre de tests;
Mode de conduite	Le servo-moteur actionne les mouvements de prise et de sortie, les mouvements de rotation et de plongée en liquide,et le cylindre auxiliaire réalise l'ouverture et la fermeture du mécanisme de verrouillage du commutateur.

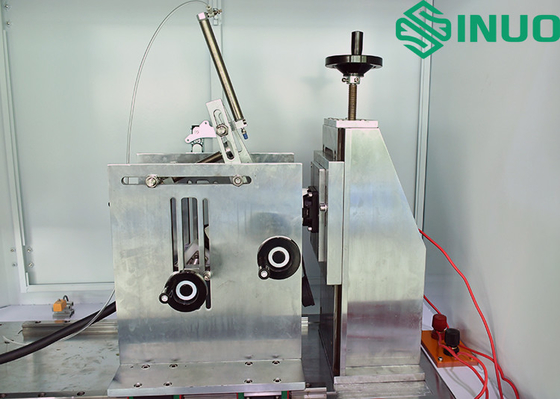

Équipement d'échantillonnage et méthode de serrage	Serrage mécanique, serrage réglable tridimensionnel X/Y/Z, position réglable du point de serrage, serrage universel adapté à la norme nationale, à la norme américaine,Interface de recharge AC/DC standard européenne;
Retour automatique	Équipé d'un mécanisme de renversement automatique à la pince du pistolet de charge, qui peut être retourné 90o, et le temps de maintien du renversement peut être réglé arbitrairement dans la plage (0 ~ 600) s
Fréquence des essais	0~999999 fois, peut être préréglé, s'arrête automatiquement lorsque le comptage atteint la valeur définie
Temps d'allumage de la capacité de rupture	1-999.9s, peut être préréglé (la norme exige que le contact électrique ne doit pas être maintenu pendant plus de 4s et pas moins de 2s)
Taux de prise et de sortie	0 à 10 fois/min, préréglable (3,75 cycles/min, 7,5 coups/min)
Voyage d'essai	0-150 mm, peut être préréglé (la distance entre la prise d'essai et la prise d'essai est ≥ 50 mm)
Vitesse d'essai	0-850mm/s peut être préréglé directement sur l'écran tactile
Affichage de la valeur de la force	équipé d'un capteur de force de 50 kg, qui peut surveiller la valeur de la force en temps réel, former une courbe force-temps, afficher la force d'insertion et la force d'extraction maximales,et afficher la valeur de la force actuelle, la plage de valeurs de force (0 ~ 500) N et l'erreur d'indication. ≤±0,5%F.S., résolution≤0,1N
Dispositif de verrouillage	Il a pour fonction de presser automatiquement le dispositif de verrouillage mécanique pour simuler des conditions de fonctionnement normales.
Boîte de réservoir de solution	Équipé de trois réservoirs de liquide d'essai pouvant contenir la solution simulée de pluie acide du tableau 10 GB/T20234.1-2023, la solution simulée d'eau salée du tableau 11,et Tableau 13 Solution simulée d'eau trouble.
Exigences relatives à l'immersion	Le nombre de liquides de trempage, le temps de trempage, le temps de séchage, les temps de branchement et de débranchement et les temps de cycle peuvent être réglés
Charge	Le secteur privé
Fonction de détection	Lorsque la charge est connectée, il peut réaliser l'alarme de panne de circuit et enregistrer les temps actuels.
Protection de la sécurité	Protection contre le sol, protection contre le court-circuit, protection contre la surcharge
