IEC60309-1 Équipement d'essai de la tension et du couple du câble d'interface de charge

IEC60309-1 Équipement d'essai de la tension et du couple du câble d'interface de charge

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1007
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Le poids:

180 kg

Mode de conduite:

électrique

Fréquence de tension:

1 fois/s

Les dimensions:

Les mesures de sécurité doivent être appliquées conformément à l'annexe I.

Nombre de tirages:

1-999999 fois

Temps d'application du couple:

0-99H59M59S

Roue à couple:

Pour les véhicules à moteur à commande autonome:

Appliquez une tension:

160N, 200N, 240N, 250N et 500N

Détails d'emballage:

Emballage à l'exportation

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Équipement d'essai de tension et de couple du câble

équipement d'essai de couple IEC60309-1

Description du produit

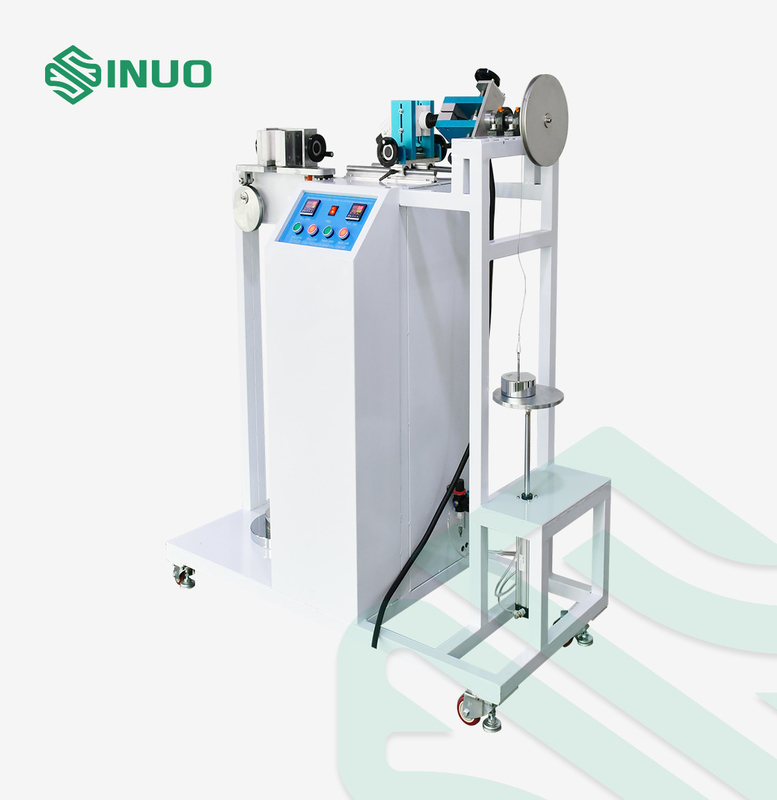

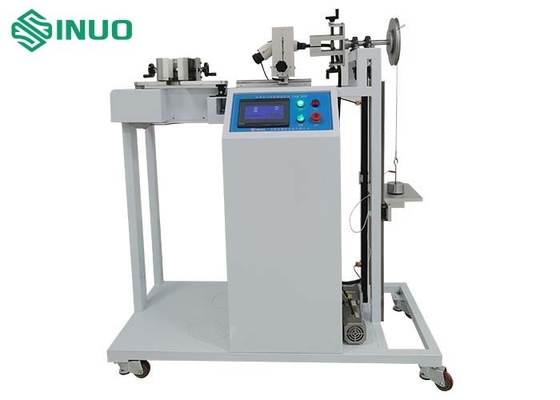

IEC60309-1 Équipement d'essai de la tension et du couple du câble d'interface de charge

Normes et clauses respectées

Conforme à la norme CEI 62196-1:2022, CEI60309-1:2012.

Vue d'ensemble du produit

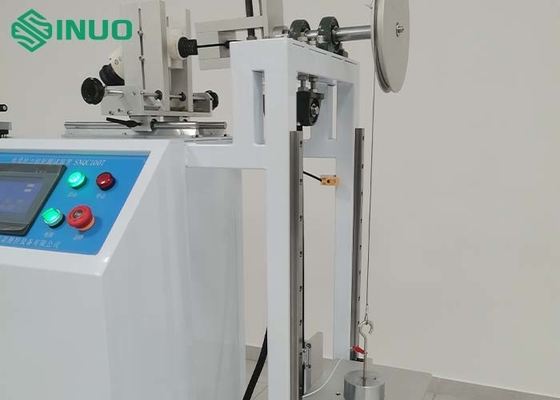

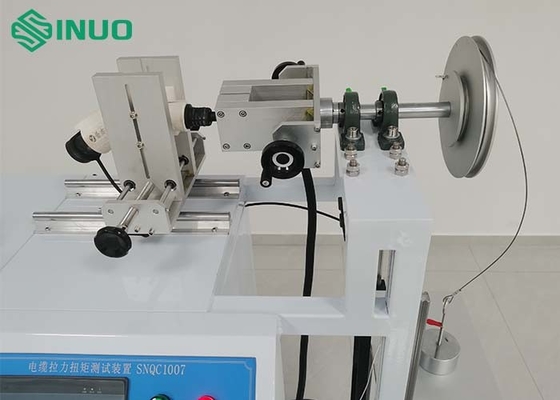

La force de traction est réalisée à l'aide d'un mécanisme excentrique ou d'un mécanisme à vis à moteur, et le régime du moteur est réglable pour assurer la précision du temps de chaque force de traction;le couple est réalisé à l'aide d'une bouteille/d'un moteur, un plateau, un poids et un relais de temps. Utilisé pour tester la capacité de charge des accessoires de câbles de connexion de prise et de prise du véhicule à résister à des forces et à des moments de traction spécifiés.Les poids sont utilisés pour appliquer la tension, et les poids et les bras de couple atteignent le couple.L'équipement s'arrête automatiquement lorsque le nombre d'essais ou le temps d'essai est atteint.Après l'essai, le déplacement maximal admissible du câble flexible du connecteur du pistolet de charge ne doit pas dépasser la valeur standard requise.

Paramètres techniques

Les dimensions	Environ W1600D600H1450mm
Le poids	Environ 180 kg.
Objets d'essai	Épreuves de traction et de couple sur les câbles de prise d'alimentation et/ou de prise du véhicule
Diagramme schématique de la structure de l'équipement	Consultez le schéma de la figure 1

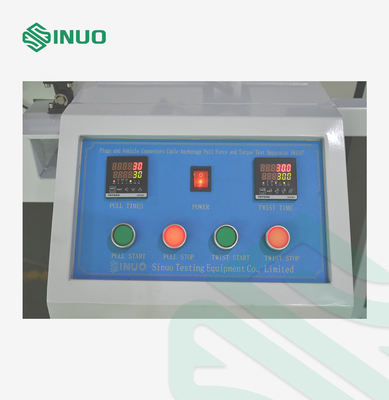

Mode de fonctionnement de la commande	Contrôle automatique par PLC, fonctionnement par écran tactile
Mode de conduite	électrique
Appliquez une tension	Répondre aux spécifications de 160N, 200N, 240N, 250N et 500N.
Appliquer le couple	Chacun répond aux spécifications de 0,6 N·m, 0,7 N·m, 1,2 N·m, 1,5 N·m, 2,3 N·m et 11,0 N·m
Roue à couple	Pour les véhicules à moteur à commande autonome:
Fréquence de tension	1 fois/s, détecter le temps de tension réel par signal électrique
Nombre de tirages	1-999999 fois, peut être préréglé, par défaut est 100 fois ±1 fois
Temps d'application du couple	0-99H59M59S, peut être préréglé
Protection contre les pannes de courant	d'une hauteur n'excédant pas 10 mm
Équipement électrique	Un ensemble de pinces universelles
Tableau de sélection de l'appariement de poids

Détails

IEC60309-1 Équipement d'essai de la tension et du couple du câble d'interface de charge 2
