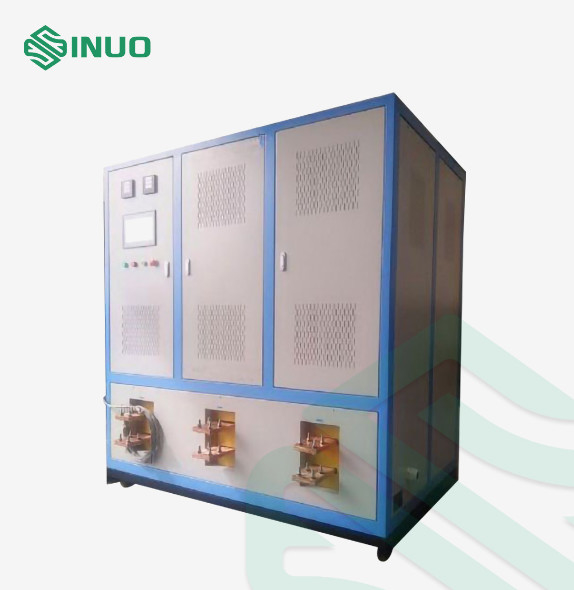

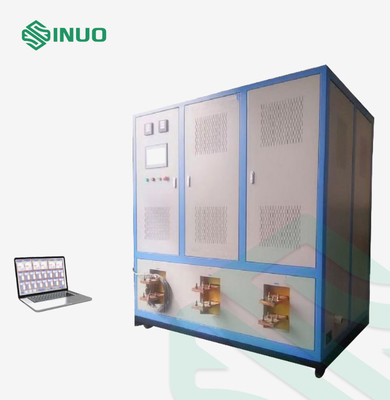

Système d'essai de résistance au courant de court-circuit limité IEC62368-1 300V

Système d'essai de résistance au courant de court-circuit limité IEC62368-1 300V

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1020A
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 Sets Per Month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Certification:

Calibration Certificate (Cost Additional)

Plage de tension de décharge:

DC10-300V

Discharge peak limit current:

Not less than 14KA

Courant de décharge maximal:

Numériquement configurable

Discharge voltage:

Programmable control

Alimentation d'énergie de dispositif:

un débit d'électricité supérieur ou égal à 50 kVA,

Equipment dimensions:

W1800×D900×H1800mm

Exactitude actuelle:

Niveau 0,5 ou supérieur, résolution ≤ 1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Mettre en évidence:

Système d'essai de résistance au courant de court-circuit

Système d'essai de résistance au courant de court-circuit de 300 V

Équipement d'essai des connecteurs de véhicules électriques IEC62368-1

Description du produit

Système d'essai de résistance au courant de court-circuit limité IEC62368-1 300V

Normes et clauses respectées

Conforme à l'appendice R de la norme IEC 62368-1:2019.

Vue d'ensemble du produit

Le système utilise un dispositif de stockage d'énergie pour stocker l'énergie selon les paramètres définis et se décharge lorsque la tension définie est atteinte pour réaliser la fonction d'essai de sortie de courant élevé.La fréquence d'oscillation d'atténuation du courant est de 50 ± 2 Hz, simulant la fréquence de puissance, et le courant de pointe peut atteindre 14KA (10KA pic d'onde sinusoïdale), il se chargera automatiquement pour le prochain tour de test après la décharge est terminée.

Au cours du processus d'essai, la forme d'onde du courant de décharge est enregistrée et la courbe courant-temps est générée automatiquement.

satisfaire aux prescriptions d'essai pour une puissance d'alimentation de 300 V*10KA=3 MVA dans les laboratoires ordinaires;

Système d'essai de résistance au courant de court-circuit limité IEC62368-1 300V 0

Dans le schéma de bloc ci-dessus, la conception est l'oscillation d'atténuation atténuée (α<1), et l'équation de boucle est:

Système d'essai de résistance au courant de court-circuit limité IEC62368-1 300V 1

Système d'essai de résistance au courant de court-circuit limité IEC62368-1 300V 2

Système d'essai de résistance au courant de court-circuit limité IEC62368-1 300V 3

La forme d'onde réelle du courant est illustrée à la figure a ci-dessus.

Paramètres techniques

Courant de décharge maximal	Numériquement configurable
Voltage de décharge	Commande programmable
Plage de tension de décharge	DC10-300V, contrôlé automatiquement par programme
Courant maximal de décharge	Au moins 14KA (valeur de pic des ondes sinus de 10KA)
Temps de décharge	Au moins 20 ms, oscillation atténuée selon la courbe sinusoïdale (Utilisation de composants de charge et de décharge spéciaux pour un stockage d'énergie à haut rendement, aucun effet mémoire, longue durée de vie)
Plage de déviation pendant l'essai	Le courant 95% ~ 105%; la tension 100% ~ 105%; la fréquence 95% ~ 105%;
Précision actuelle	Niveau 0,5 ou supérieur, résolution ≤ 1A;
Précision de la tension	un niveau 1 ou supérieur, une résolution ≤ 1 V;
Résistance de décharge	1Fabriqué en fil de fer constant, la résistance est stable et fiable pendant longtemps. 2Un interrupteur de contact à courant élevé spécial est utilisé pour la commande du commutateur.
Forme d'onde du courant	En utilisant une mesure de bobine Rogowski de haute précision, la plage de mesure est de 20KA et la bande passante peut atteindre 2 MHz.
Hôte de contrôle	1Utilisez un hôte d'ordinateur à écran tactile LCD intégré avec un moniteur de 15 pouces, un lecteur SSD 64G et une mémoire 8G. 2Configurer une carte d'acquisition de données à grande vitesse pour mesurer avec précision la forme d'onde du courant de décharge. 3La courbe de forme d'onde actuelle peut être stockée et exportée. 4Une fois les paramètres définis, le programme teste automatiquement, analyse automatiquement l'impédance de la boucle et ajuste automatiquement la tension pour s'adapter.
Fonction de protection	Équipé d'une fonction de protection contre les surtensions et les surtensions
Interface de sortie du périphérique	A. Commutateur de protection SCPD (tel que 25A) ou fusible: l'utilisateur peut le brancher de manière externe par lui-même B. fil de sortie: selon la surface de la section transversale du numéro de fil, l'utilisateur peut le connecter par lui-même C. Lorsque l'équipement quitte l'usine, une couverture de protection acrylique est fournie, qui peut être adaptée à la plupart des produits soumis à l'essai.
Appareil d'alimentation électrique	un débit d'électricité supérieur ou égal à 50 kVA,
Dimensions de l'équipement	Les mesures de sécurité doivent être effectuées en tenant compte de l'état de l'appareil et de l'état de l'appareil.
Poids de l'équipement	750 kg
Environnement de travail	Température de 0 à 30°C, humidité relative n'excédant pas 80% et absence de condensation, de vapeur et de gaz corrosifs
