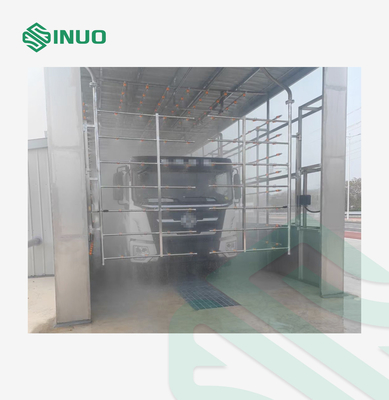

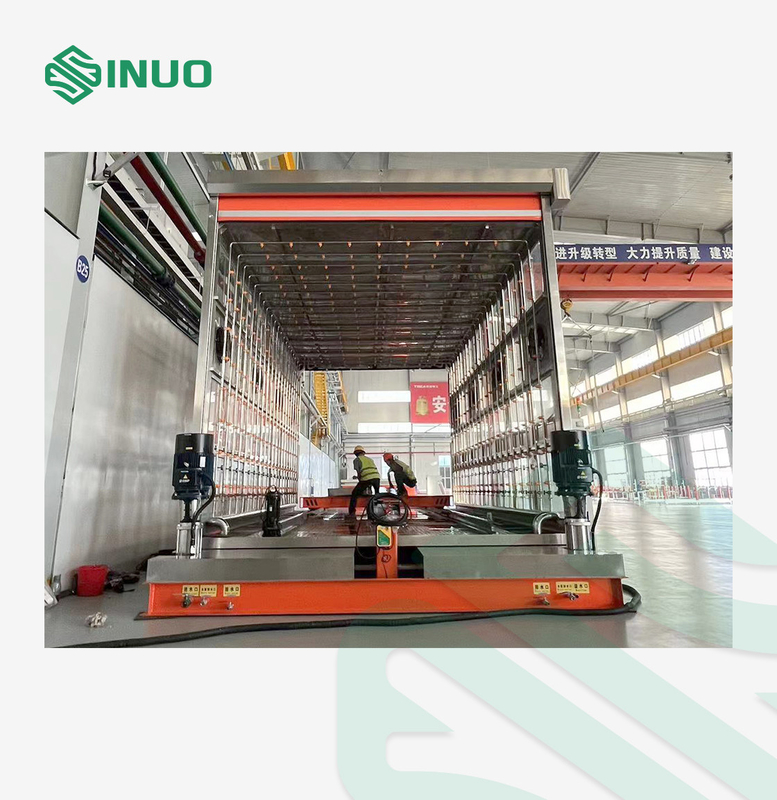

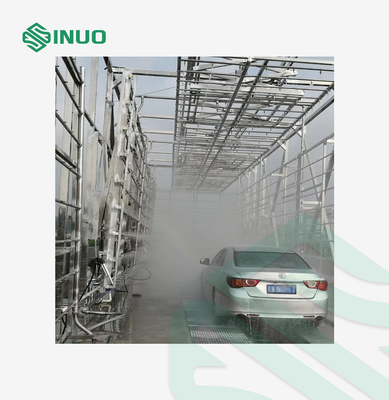

Chambre d'essai de pluie pour véhicules utilitaires Cabine de pulvérisation d'eau pour véhicule de tourisme

Détails

• Système de pulvérisation de pluie

L'ensemble du système de pulvérisation est principalement composé de tuyaux, de buses, de vannes, de filtres, de pompes, de dispositifs d'affichage, etc.

Pièces:

• tuyau principal: Tous les tuyaux d'arrosage sont en acier inoxydable 304 tuyau; le diamètre intérieur du tuyau d'aspiration de la pompe à eau est de 80 mm, le diamètre intérieur de la pompe à eau tuyau principal d'alimentation en eau est de 80 mm,et le diamètre intérieur du tuyau principal d'alimentation en eau des deux côtés de la sortie de la pompe à eau jusqu'au fond du débitmètre est de 80 mm.
• tuyau de branche: des tuyaux en acier inoxydable sont utilisés pour les branches des asperges, avec un diamètre de tuyau de 32 mm.

Pour les appareils à gaz:

• 1La buse adopte une buse réglable en acier inoxydable. La buse décharge l'eau uniformément et est en forme de cône à 60°. Le diamètre du trou de pulvérisation est de 2,5 mm ± 0,01 mm.La taille et la structure interne des buses utilisées sont les mêmes et sont fabriquées avec précision conformément aux normes nationales..
• 2L'écart horizontal et vertical entre les buses est de 400 mm, et l'écart entre les douches standard national est de 400 mm.Le nombre de buses garantit que la partie inspectée de la surface extérieure du plus grand modèle de véhicule correspondant se trouve dans la zone de douche.
• 3. L'axe de la buse supérieure est perpendiculaire au plan horizontal. L'axe de la buse latérale est perpendiculaire au plan de symétrie longitudinale du véhicule.La distance entre la buse et la surface extérieure de la carrosserie du véhicule est de 700 mm±200 m..

• Système de séchage

La salle de séchage est destinée au séchage à l'air froid. Les tuyaux de soufflage sont disposés le long du dessus et des deux côtés de l'entité. L'intérieur est en acier inoxydable.la sortie d'air a une certaine pressionIl répond aux besoins de séchage des modèles de voitures existants. Le conduit d'air externe est en acier inoxydable 1.5.et est équipé d'un amortisseur réglable.

La hauteur maximale de la sortie d'air de séchage est de 2800 mm et la distance minimale de la sortie d'air latérale est supérieure à 2600 mm.

Les ventilateurs sont des ventilateurs centrifuges de Dehui et de Nantong. La conception du schéma et la sélection des ventilateurs sont effectuées selon deux soufflages. Assurez-vous que le ventilateur de séchage par soufflage est placé au sommet de la pièce.L'équipement électrique est bien protégé de l'humidité et de l'humiditéPour faciliter le dépannage, une porte de sécurité piétonne séparée est installée à l'endroit de séchage.

La chambre de séchage est bien insonorisée, le bruit n'excède pas 75 décibels à 1 mètre de la chambre de séchage.le corps de la pièce adopte une structure de plaque galvanisée à double coucheLa plaque extérieure est de 0,8 mm d'épaisseur et perforée à l'intérieur.La conception de la couche intermédiaire est raisonnable pour garantir que le composé de coton ne fuit pas ou ne renvoie pas d'humidité.
