| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SNQC1007 |
| Nombre De Pièces: | 1 |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 10 ensembles par mois |

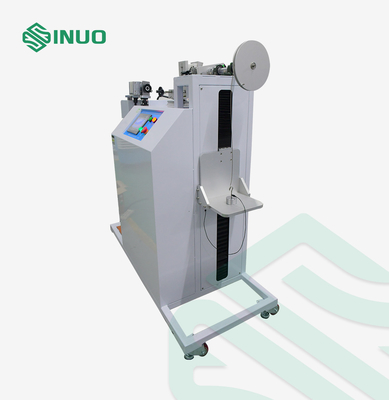

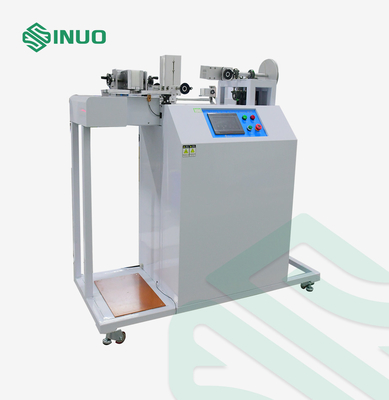

UL2594 Appareil d'essai de la tension et du couple du câble pour les prises et prises de véhicules
Normes et clauses respectées
Conforme à la norme UL2594, point 55.4, IEC62196-1:2014 point 25.3 et figure 17 et tableau 11, IEC60309-1:2012 point 23.3, etc.
Vue d'ensemble du produit
Il est utilisé pour tester la capacité de la prise et de la prise de chargement du véhicule et des accessoires de câbles de connexion à résister à une force de traction et à un couple spécifiés.
La force de traction est réalisée en utilisant un moteur à régulation de vitesse monophasique pour entraîner le mécanisme excentrique. La vitesse du moteur est réglable pour assurer la précision du temps de chaque force de traction;le couple est réalisé par un moteurLes poids sont utilisés pour appliquer la tension, et les poids et les bras de couple atteignent le couple.L'équipement s'arrête automatiquement lorsque le nombre d'essais ou le temps d'essai est atteint.Après l'essai, le déplacement maximal admissible du câble flexible du connecteur du pistolet de charge ne doit pas dépasser les prescriptions normalisées.
Paramètres techniques
| Mode de fonctionnement | Fonctionnement par écran tactile |
| Mode de conduite | Moteur |
| Diagramme schématique de la tension |
|
| Poids de traction |
Poids ((50N, 60N, 110N) 1 pièces pour chacun, 2 pièces 40N poids, 3 pièces 100N poids, et peut tester 160N, 200N, 240N, 250N, 500N, 600N
|
| Poids du couple |
0.1 N.m., 0.15 N.m., 0.20 N.m., 0.25 N.m., 0.3 N.m., 0.35 N.m., 0.4 N.m., 0.425 N.m., 0.6 N.m., 0.7 N.m., 1.2 N.m., 1.5 N.m., 2.3 N.m., 11.0 N.m. Pour les appareils électroniques, il est nécessaire d'utiliser un appareil électronique électronique électronique. Conforme également au tableau 25 de la norme UL2594:0Le nombre d'étoiles est de 0,41 Nm, 0,54 Nm, 0,68 Nm, 1,4 Nm, 2,7 Nm, 5,4 Nm, 10,8 Nm, 16,3 Nm, 22 Nm. |
| bras de couple | 100 mm ((Ф200 mm) |
| Fréquence de tension | 1 fois/s |
| Nombre de tensions | 1-9999 fois, peut être préréglé, par défaut est de 100 fois |
| Temps d'application du couple | 0-99H59M59S peut être préréglé, la valeur par défaut est 1min |
| Mode temps de couple | Poids de levage du moteur |
| Équipement électrique | 1 jeu de pinces universelles |

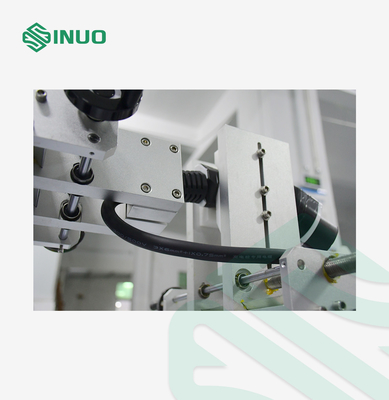

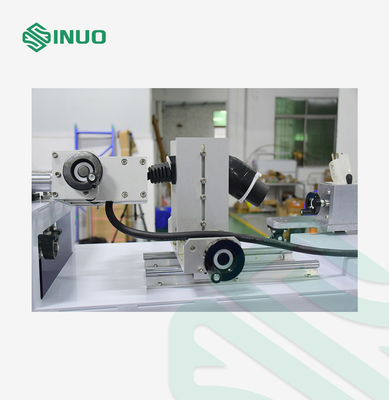

Détails
