Système d'essai de résistance au courant à courte durée du connecteur EV IEC 62196-2

Système de test de tenue au courant de courte durée du connecteur IEC 62196-2 EV

Normes et clauses respectées

Ce système de test répond aux exigences standard de la norme CEI 62196-1Ed.4CDV 2020 clause 12.3, clause 24, tableau 10, clause 34.2, 34.4 et 35.4., CEI 62196-2, CEI 62196-3, etc.

Présentation du produit

Le système de test de tenue au courant de courte durée des connecteurs EV est conçu pour évaluer la capacité des connecteurs de charge et des contacts électriques à résister à des charges de courant élevées de courte durée. Le système vérifie la capacité de transport de courant, les performances du contact de mise à la terre et la réponse en température lors de tests à courant élevé.

Il convient aux fiches, prises de courant EV, aux connecteurs de véhicules et aux composants d'interface de charge.

Caractéristiques de l'équipement

Le système utilise un logiciel autoprogrammé contrôlé par un ordinateur. Toutes les procédures de test standard et les jugements de données sont contrôlés par le système, ce qui facilite l'opération. Il est utilisé pour évaluer le chauffage de surface et l'augmentation de la température des électrodes des interfaces de charge et des accessoires électriques lorsqu'ils sont connectés au courant de charge, et pour vérifier si l'augmentation de la température répond aux exigences standard.

Paramètres techniques

Test de courant de courte durée

• Test de tenue aux courants de courte durée

• Vérification du contact de mise à la terre

• Mesure de l'échauffement

• Surveillance de la température des terminaux

• Évaluation de la sécurité électrique

Test d'augmentation de la température (dispositif d'inspection de température intégré)

• Plage de mesure de température : 0–260°C, Précision : ±0,3 % de la lecture + 1°C ; Résolution : 0,1°C

• Points de mesure de température : 16 voies (dont 1 point de mesure de température ambiante)

• Types de thermocouples pris en charge : l'instrument prend en charge les types de thermocouples J, K, T, E, S, N, B, R.

• Thermocouple utilisé pour la mesure : thermocouples à fil fin 30AWG de type K de la société USA Ω, longueur 2 mètres, 20 pièces au total.

• Sondes de température : les sondes de température peuvent effectuer des tests en direct sans endommager l'instrument.

• Vitesse de balayage de la température et intervalle d'enregistrement : 0,1 à 1 800 secondes pour tous les canaux.

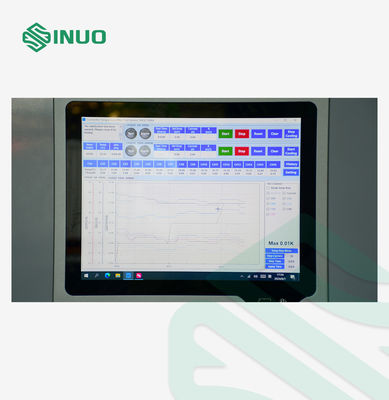

• Enregistrement des données de température : complété automatiquement par l'ordinateur, avec configuration pour le logiciel de test informatique.

• Le logiciel peut définir un canal de température ambiante et soustraire automatiquement la température ambiante pendant la collecte de données.

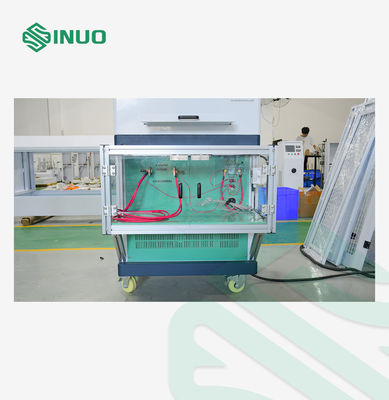

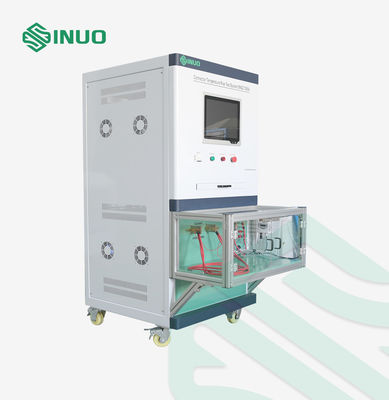

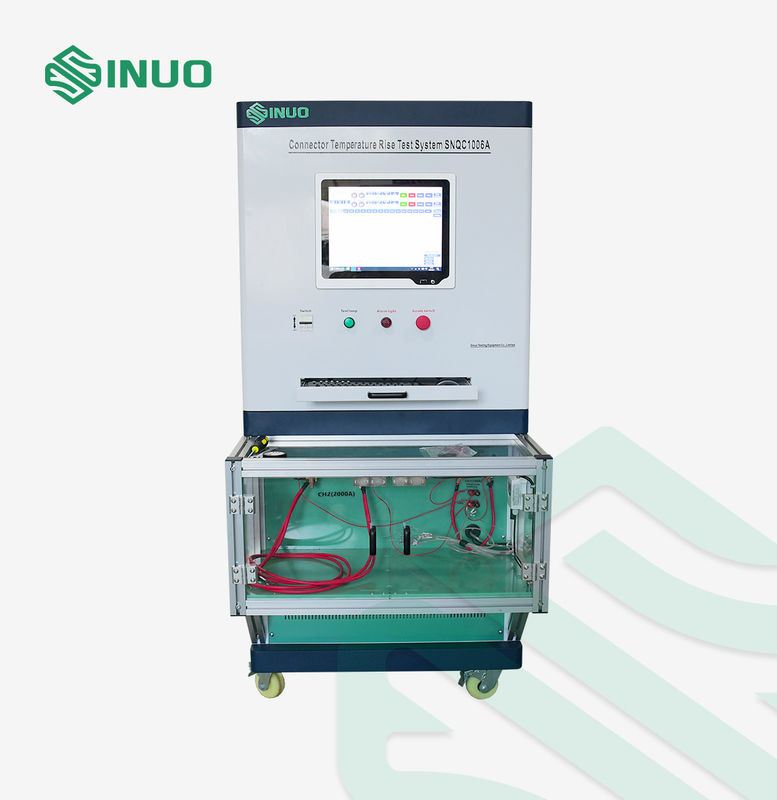

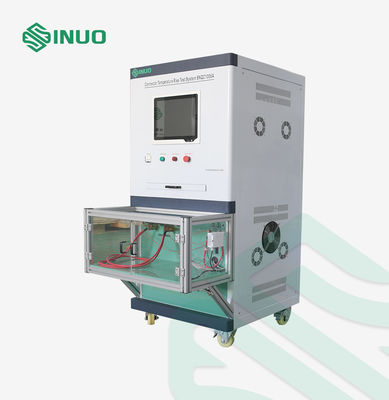

Détails du produit
