IEC 62916-2 Système d'essai de courants d'essai à courte durée et de température élevée

IEC 62916-2 Système d'essai de courants d'essai à courte durée et de température élevée

Normes et clauses respectées

Ce système d'essai est conforme aux prescriptions de la norme CEI 62196-1Ed.4CDV 2020, clause 12.3, article 24, tableau 10, article 34.2, 34.4 et 35.4., CEI 62916-2, CEI 62916-3, etc. Il s'agit d'un produit qui est fabriqué à l'aide d'un procédé spécifique.

Vue d'ensemble du produit

Il convient pour détecter l'essai de hausse de température après que la prise et la prise EV aient dépassé le courant nominal,et évaluer le chauffage de la surface des accessoires électriques lorsque le courant de charge est branché, et si la hausse de température du terminal répond aux exigences de la norme.

Caractéristiques de l'équipement
Le système utilise un logiciel auto-programmé contrôlé par un ordinateur.Il est utilisé pour évaluer le chauffage de surface et la hausse de la température des électrodes des interfaces de charge et des accessoires électriques lorsqu'ils sont connectés au courant de charge, et de vérifier si la hausse de température est conforme aux prescriptions de la norme.

Paramètres techniques

Test d'élévation de température (appareil d'inspection de température intégré):

• Plage de mesure de la température: 0°260°C, précision: ±0,3% de la lecture + 1°C; résolution: 0,1°C
• Points de mesure de la température: 16 canaux (dont 1 point pour la mesure de la température ambiante)
• Type de thermocouple pris en charge: l'instrument prend en charge les types de thermocouples J, K, T, E, S, N, B, R.
• Thermocouple utilisé pour la mesure: thermocouples en fil fin de type K 30AWG de la société USA Ω, longueur 2 mètres, 20 pièces au total.
• Probes de température: les sondes de température peuvent effectuer des essais en direct sans endommager l'instrument.
• Vitesse de numérisation de la température et intervalle d'enregistrement: 0,1 ‰ 1800 secondes pour tous les canaux.

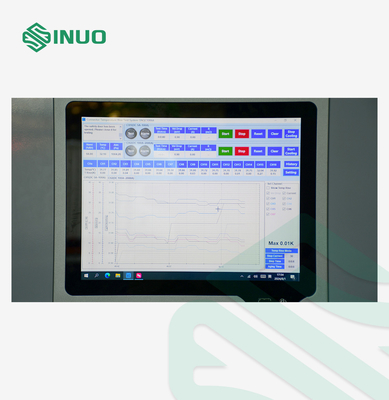

• Enregistrement des données de température: complété automatiquement par l'ordinateur, avec configuration pour un logiciel d'essai informatique.
• Le logiciel peut définir un canal de température ambiante et soustraire automatiquement la température ambiante lors de la collecte de données.
