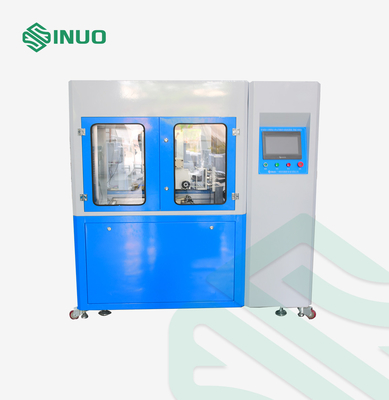

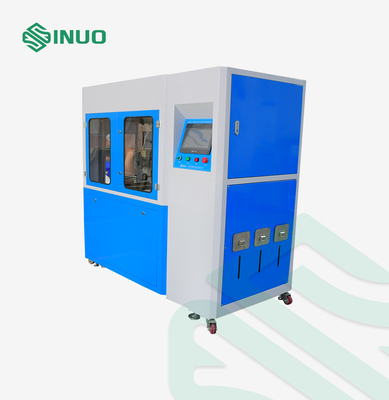

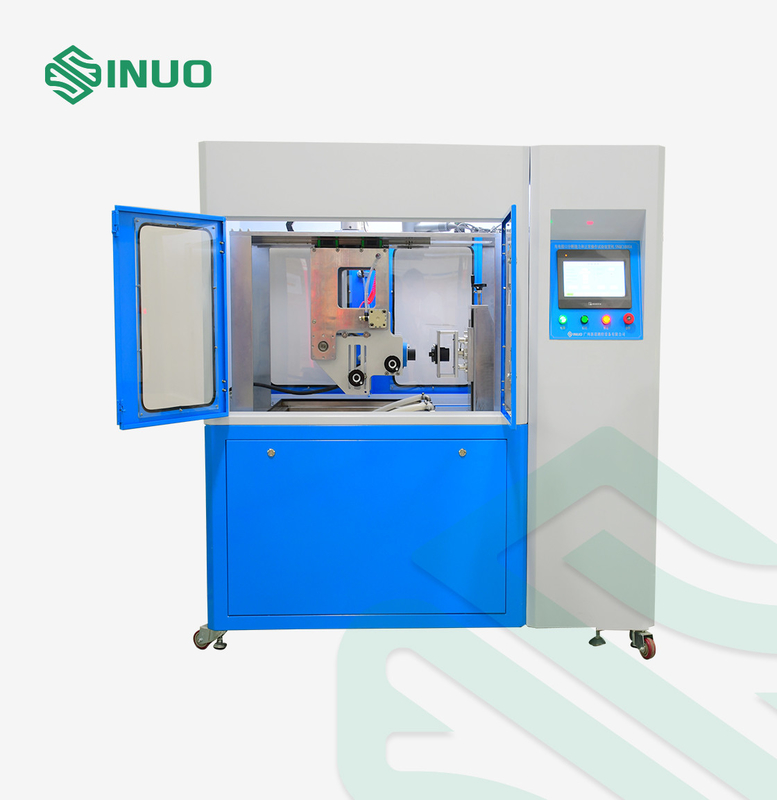

Équipement d'essai de résistance à la serrure mécanique de la fiche de véhicule électrique IEC62196-1

Équipement d'essai de résistance à la serrure mécanique de la fiche de véhicule électrique IEC62196-1

Nom De Marque:	Sinuo
Numéro De Modèle:	Le nombre de points de contrôle est le suivant:
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	1 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Station d'essai:

Station simple

Énergie:

AC220V±10%/50-60Hz

Dimensions globales:

Les mesures de sécurité doivent être appliquées conformément à l'annexe I.

Poids de l'équipement:

150 kg ou plus

Plage des échantillons d'essai:

Pistolet de charge à courant alternatif et continu

Nombre d'essais:

0~999999 fois

Course d'essai:

0 à 150 mm

Vitesse d'essai:

0 à 1100 mm/s

Détails d'emballage:

Autres

Capacité d'approvisionnement:

1 ensembles/mois

Mettre en évidence:

Équipement d'essai de résistance à la serrure mécanique à prise

Équipement d'essai d'endurance de la serrure de prise du véhicule

Description du produit

Équipement d'essai de résistance à la serrure mécanique de la fiche de véhicule électrique IEC62196-1

Normes et clauses respectées

Cet équipement d'essai est conforme aux prescriptions de la norme IEC 62196-3: 2020 clause 22 et 23, de la norme IEC 62196-1: 2020 clause 22 et de la norme IEC 60309-1: 2012 clause 20 et 21, etc.

Vue d'ensemble de l'équipement

Le mécanisme d'entraînement du servo-moteur est utilisé pour effectuer des actions répétitives linéaires de plug-and-pull sur l'échantillon, et une charge externe peut être connectée pour les essais d'allumage et d'arrêt.coup de tête, et l'angle peuvent tous être préréglés à travers l'écran tactile.

Il est utilisé pour tester si les accessoires électriques tels que les interfaces de charge des véhicules électriques, les prises industrielles, les prises et les couples peuvent résister aux contraintes mécaniques, aux contraintes électriques,et les contraintes thermiques qui surviennent pendant une utilisation normale sans usure excessive ou autres effets nocifs, afin de vérifier leur fiabilité.

Échantillons et restrictions: interfaces de recharge des véhicules électriques, prises industrielles, prises et accouplements

Paramètres techniques

Fonction	Il a pour fonction de simuler le fonctionnement normal de l'interface de charge, qui peut réaliser le fonctionnement de branchement et de retrait de l'interface de charge,possède également le réglage programmable de la vitesse d'essai, temps d'essai et temps d'essai
Mode de conduite	Le servo-moteur entraîne les mouvements de prise et de sortie, ainsi que les mouvements de rotation et d'humidification du liquide.et le cylindre auxiliaire réalise l'ouverture et la fermeture du mécanisme de verrouillage du commutateur.

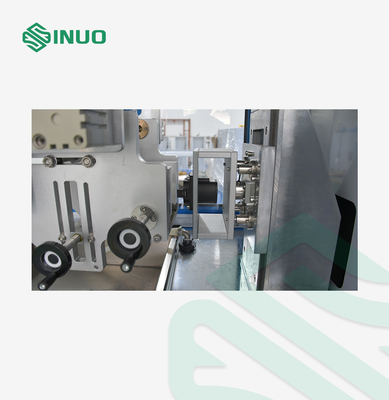

Équipement d'échantillonnage et méthode de serrage	Serrage mécanique, serrage réglable tridimensionnel X/Y/Z, position réglable du point de serrage, serrage universel adapté à la norme nationale, à la norme américaine,Interfaces de recharge AC/DC standard européennes

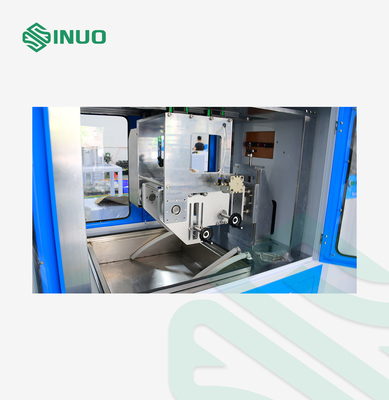

Retour automatique	équipé d'un mécanisme de retour automatique à la pince du pistolet de charge, qui peut être retourné à 90o et le temps de maintien du retour peut être réglé arbitrairement dans la plage (0 ~ 600) s,qui peut réaliser l'essai de trempage de solution selon la norme IEC 62196-1:2022, article 23.3.2.
Nombre d'essais	0~999999 fois, peut être préréglé, s'arrête automatiquement lorsque le comptage atteint la valeur définie
Temps de conduction de la capacité de rupture	1-999.9s, peut être préréglé (la norme exige que le contact électrique ne doit pas être maintenu pendant plus de 4s et pas moins de 2s)
Taux de prise et de retrait	0 à 10 fois/min, préréglable (3,75 cycles/min, 7,5 coups/min)
Temps d'essai	0-150 mm, peut être préréglé (la distance entre la prise d'essai et la prise d'essai est ≥ 50 mm)
Vitesse d'essai	0-1100mm/s peut être préréglé directement sur l'écran tactile
Affichage de la valeur de la force	équipé d'un capteur de force de 50 kg, qui peut surveiller la valeur de la force en temps réel, former une courbe force-temps, afficher la force maximale d'insertion et la force d'extraction,et afficher la valeur de la force actuelle, plage de valeurs de force (0 ~ 500) N
Dispositif de verrouillage	Il a pour fonction de presser automatiquement le dispositif de verrouillage mécanique pour simuler des conditions de fonctionnement normales.
Réservoir de solution	Équipé d'un réservoir de solution pouvant accueillir la clause 23 de la norme IEC 62196-1:2022.3.2 solution simulée d'eau salée et de poussière, veuillez noter que la solution doit être préparée par l'utilisateur
Exigences en matière de plongée en solution	Le nombre de trempage, de temps de trempage, de temps de séchage, de temps de prise en charge et de retrait, ainsi que les temps de cycle peuvent être réglés
Charge	Externe, peut fonctionner avec SN2217-480V250A
Fonction de détection	Lorsque la charge est connectée, il peut réaliser l'alarme de panne de circuit et enregistrer les temps actuels.
Protection de la sécurité	Protection contre le sol, protection contre le court-circuit, protection contre la surcharge

Détails

Équipement d'essai de résistance à la serrure mécanique de la fiche de véhicule électrique IEC62196-1 1
