Équipement d'essai de la force de retrait du connecteur du pistolet de charge EV IEC 62196-1

Équipement d'essai de la force de retrait du connecteur du pistolet de charge EV IEC 62196-1

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1013A
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	1 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Station d'essai:

Station simple

Méthode de contrôle:

Le manuel

Méthode de levage:

Le manuel

Poids supplémentaire:

00,8 kg

Hauteur de chute de poids supplémentaire:

5 cm

Méthode de réduction de poids supplémentaire:

Le manuel

Poids principal du pistolet de charge à courant alternatif:

9.2 kg

Poids principal du pistolet de charge CC:

13,2 kg

Détails d'emballage:

Autres

Capacité d'approvisionnement:

1 ensembles/mois

Mettre en évidence:

Équipement d'essai de la force de retrait des connecteurs de canon

Équipement d'essai des connecteurs électriques CEI 62196-1

Description du produit

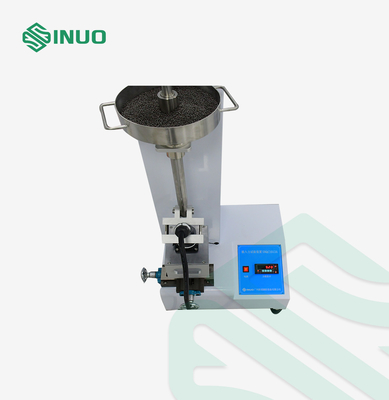

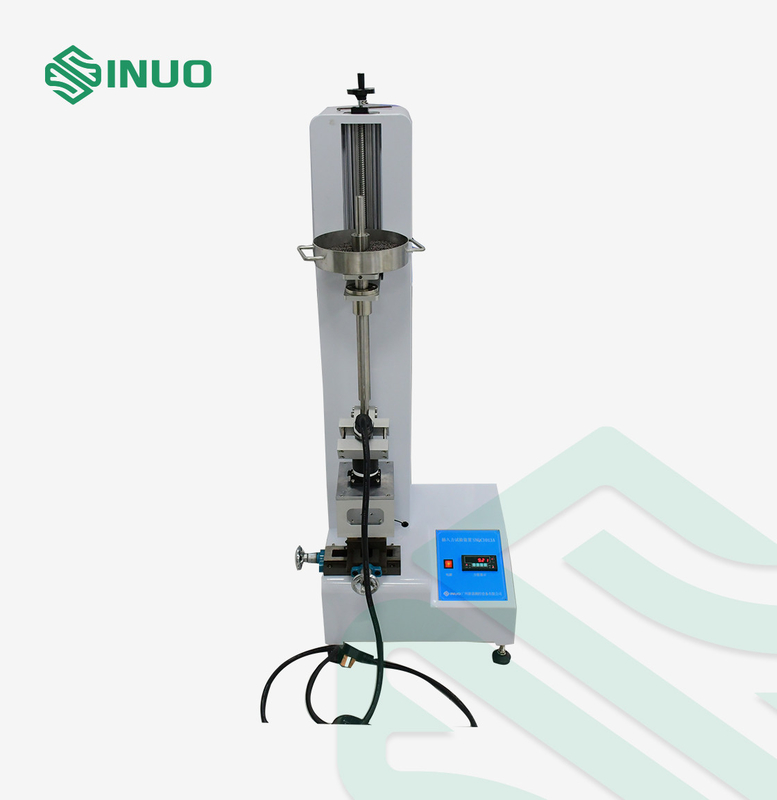

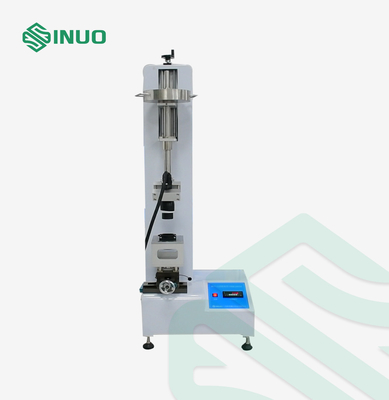

Équipement d'essai de la force de retrait du connecteur du pistolet de charge EV IEC 62196-1

Vue d'ensemble de l'équipement

La force d'insertion du pistolet de charge dans la prise: verticalement vers le bas le pistolet de charge, placer le poids principal requis par la norme sur le pistolet de charge, puis utiliser un 0.8 kg de poids à tomber librement d'une hauteur de 5 cm pour heurter le poids principalLe pistolet de charge doit être inséré dans la prise à la position requise par le contact.

Cet appareil d'essai de la force d'aspiration est requis par la norme IEC 62196-1:2022, clause 16.16.

Principe d'essai: la structure de l'interface de charge doit faciliter l'insertion du pistolet de charge.Cet équipement est utilisé pour vérifier si la force maximale requise pour insérer le pistolet de charge dans la prise de l'appareil est dans la plage spécifiée par la norme.

Paramètres techniques

Modèle	Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Station d'essais	Station unique
Insérer le positionnement initial	Placement précis du roulement et du long roulement linéaire.

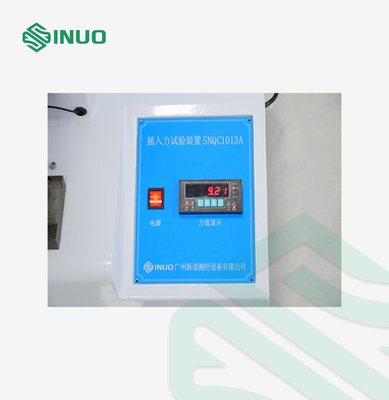

Surveillance des valeurs de force	Capteur de pression de pulsation + affichage de l'instrument
Méthode de contrôle	Données de force manuelles affichées en temps réel par l'instrument
Configuration du poids	Le poids principal du pistolet de charge CA: 9,2 kg Poids principal du pistolet de charge en courant continu: 13,2 kg Poids supplémentaire: 0,8 kg Remarque: le poids du poids principal comprend le poids de la pince, de la tige de guidage, du bassin à billes en acier et de l'échantillon du pistolet de charge.En plus, les boules en acier de 10 kg sont configurées pour régler le poids de manière à ce que le poids de l'ensemble du poids principal réponde aux exigences de force d'insertion des canons à courant alternatif ou à courant continu.
Hauteur de chute de poids supplémentaire	5 cm
Méthode de réduction de poids supplémentaire	Le manuel
Méthode de levage	Le manuel
Armature de chargement du pistolet	Poignée de fermeture, direction réglable, de sorte que la tête du pistolet soit verticalement vers le bas.
