| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SN2210-2 |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 30 Sets / Month |
Équipement d'essai des connecteurs de véhicules électriques Enquête standard B CEI 62196
Normes et clauses respectées
Conforme à la norme CEI 62196-1:2022 point 10.1.Le nombre de véhicules ne doit pas dépasser 100 tonnes.1.
Vue d'ensemble de l'équipement

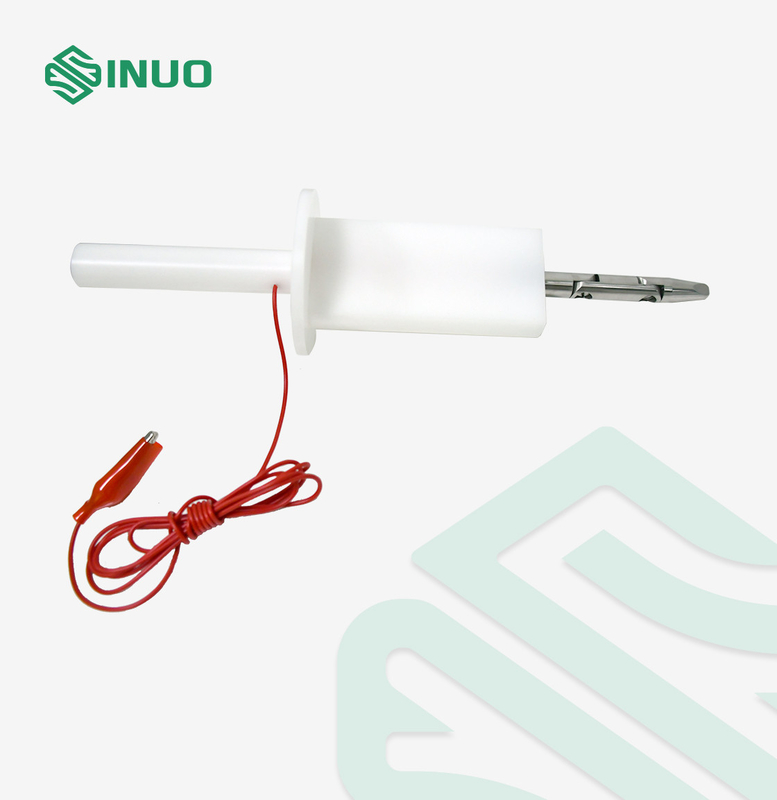

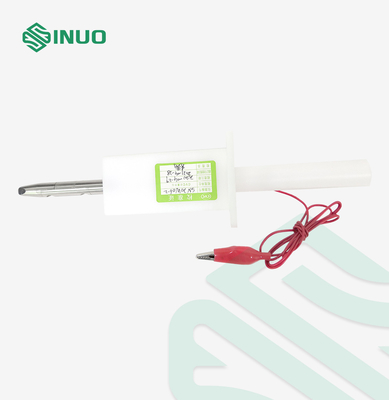

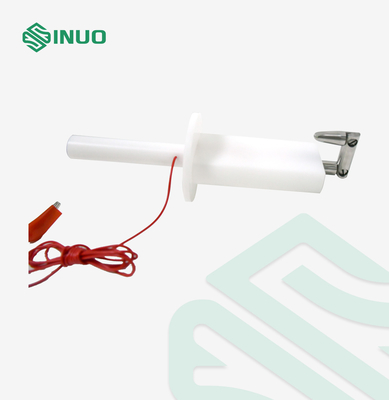

Cette sonde est destinée à vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également utilisée pour vérifier la protection contre l'accès avec un doigt.,Il est équipé d'un doigt, d'une base et d'une poignée isolée qui simule les caractéristiques de la main humaine.

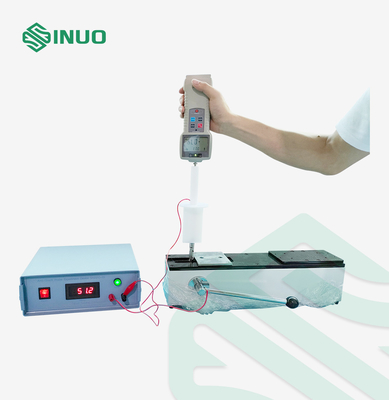

personnalisable: il peut être utilisé pour les essais anti-chocs électriques lorsqu'il est équipé d'une pince d'alligator,ou utilisé pour l'essai de protection du boîtier lorsque le trou fileté de M6 est ouvert à l'extrémité de la poignée (connecté au dynamomètre de traction et de poussée), le dynamomètre de traction et de poussée doit être préparé par l'utilisateur).
Paramètres techniques
| Modèle | Nombre d'étoiles |
| Nom | Probe d'essai standard B |
| Les articulations 1 | 30 ± 0,2 mm |
| Les articulations 2 | 60 ± 0,2 mm |
| Angle de coupe de la pointe des doigts | 37oNombre d'étoiles |
| Le bout du doigt pour dérouter | 180 ± 0,2 mm |
| Sphériques | R4±0,05 mm |
| Diamètre du doigt d'essai | F50 mm |
| Conicité de la pointe des doigts | 14oNombre d'étoiles |
| Norme appliquée | F12 0 à 0.05 |
| Diamètre de la section A-A | F50 mm |
| Largeur de la section AA | 20 ± 0,2 mm |
| Diamètre de déflecteur | F75 ± 0,2 mm |
| Épaisseur de déflecteur | 5 ± 0,5 mm |
| à l'état cylindrique | R2 ± 0,05 mm |
| Longueur du doigt | 80 ± 0,2 mm |
Détails:
