Appareil d'essai de vérification de la force de traction et du verrouillage IEC 62196-1

Appareil d'essai de vérification de la force de traction et du verrouillage IEC 62196-1

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1013
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ENSEMBLES/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Tableau appliqué:

Tableau 5

Figures appliquées:

Fig13, fig14

Norme appliquée:

CEI 62196-1

Clauses appliquées:

Clause 14.1.5, 14.1.6

Configuration de poids:

165-750N

Méthode de fonctionnement:

Opération manuelle

Station d'essai:

Station simple

Fiches de test:

Personnalisé

Détails d'emballage:

Boîtier en contreplaqué

Capacité d'approvisionnement:

30 ENSEMBLES/Mois

Mettre en évidence:

Appareil d'essai IEC 62196-1

Appareil d'essai de vérification du verrouillage de la force de retrait

Appareil d'essai de vérification de la force de retrait

Description du produit

Appareil d'essai de vérification de la force de traction et du verrouillage IEC 62196-1

Normes et clauses respectées

Cet équipement d'essai est conforme à la clause 14 de la norme IEC 62196-1:2022.1.514 ans.1.6, fig13, fig14.

Vue d'ensemble de l'équipement

Elle est utilisée pour vérifier la force de traction requise lorsque la fiche d'essai est retirée de la prise et du dispositif de verrouillage.

Paramètres techniques

Une force de retrait

La prise de sortie commutée du VE ou le connecteur de véhicule commuté avec verrouillage est fixé au support de l'appareil indiqué à la figure 13 de la norme IEC 62196-1:2022 avec un axe de séparation vertical,et le mouvement de l'accessoire d'accouplement est vers le bas.

La force d'attraction de la prise doit satisfaire aux prescriptions du tableau suivant.

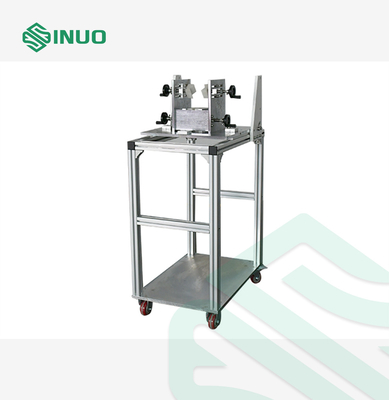

Appareil d'essai de vérification de la force de traction et du verrouillage IEC 62196-1 0

B.1 Appareil de contrôle de la force de traction:

Ce dispositif est principalement composé du dispositif d'installation, du dispositif de serrage, du poids principal, du poids supplémentaire et de la prise d'essai.la pince à traction est remplacée par un contrepoids, le crochet de poids est directement relié à la fiche d'essai et le dispositif de maintien de l'échantillon est configuré.

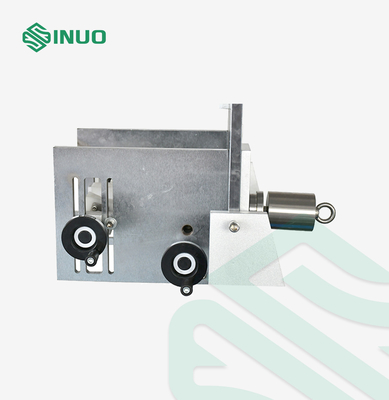

Appareil d'essai de vérification de la force de traction et du verrouillage IEC 62196-1 1

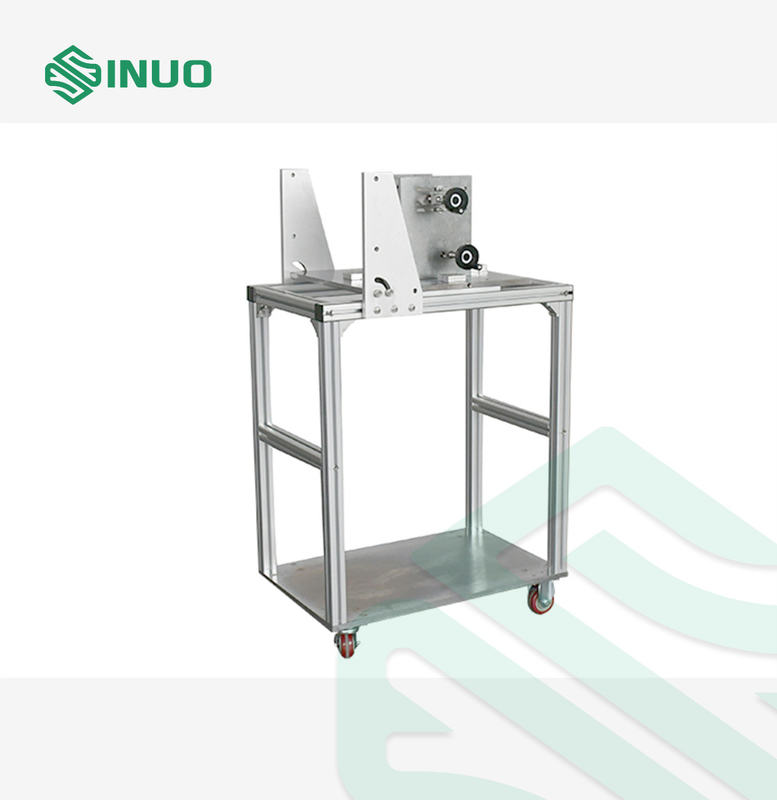

Appareil d'essai de vérification de la force de traction et du verrouillage IEC 62196-1 2

Figure 1

B.2 Vérification du dispositif de verrouillage:

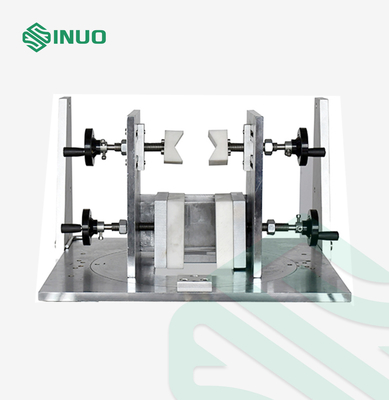

Appareil d'essai de vérification de la force de traction et du verrouillage IEC 62196-1 4
