Équipement de test d'élévation de température de connecteur du CEI 62196 EV

Équipement de test d'élévation de température de connecteur du CEI 62196 EV

Nom De Marque:	Sinuo
Numéro De Modèle:	Les mesures de sécurité doivent être prises conformément à l'annexe II.
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Dimensions:

Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'éta

Poids:

400 kg

Fréquence d'échantillonnage:

100ms à 1800s

Résistance à la corrosion:

± 0,5 ° C

Points de mesure de la température:

16 canaux

Plage de mesure de la température:

0 ̊260°C

Plage de réglage de la hausse de température:

0 ̊100°C

Intervalle d'enregistrement de données:

100ms à 1800s

Détails d'emballage:

Emballage à l'exportation

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Système d'essai de la température de prise du VE

Équipement d'essai de montée de prise électrique

Système d'essai des connecteurs IEC 62916-3

Description du produit

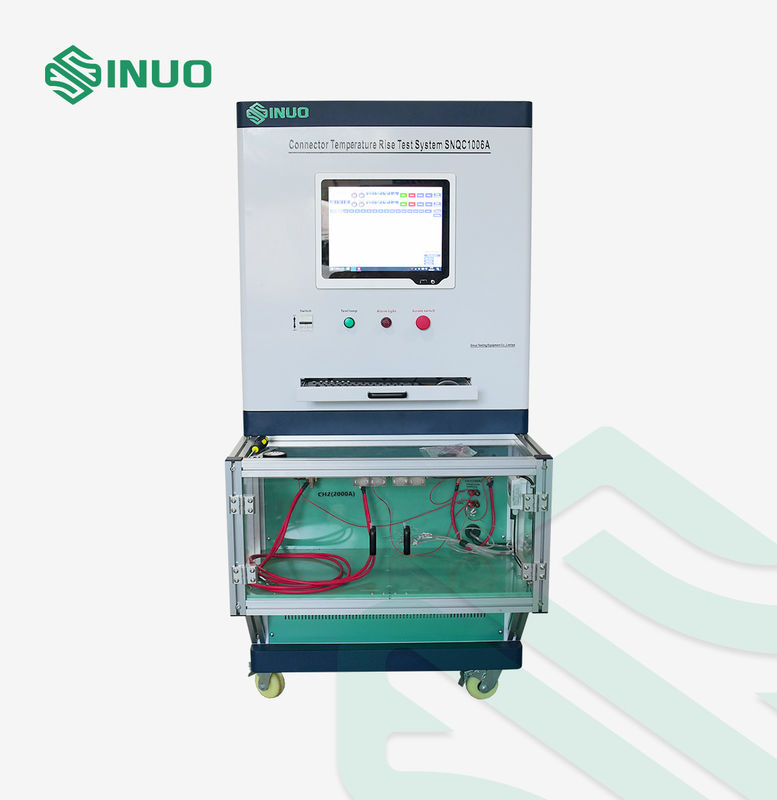

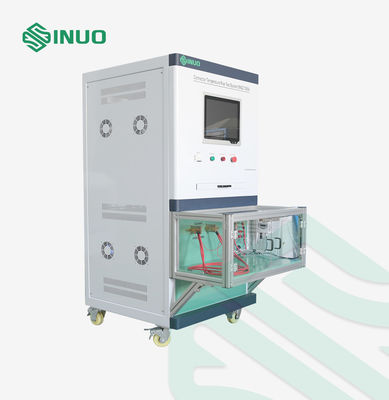

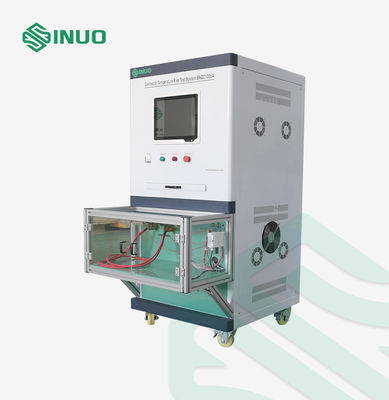

Équipement d'essai de l'élévation de température des connecteurs de véhicules électriques

Normes et clauses respectées

Ce système d'essai est conforme aux prescriptions de la norme CEI 62196-1Ed.4CDV 2020, clause 12.3, article 24, tableau 10, article 34.2, 34.4 et 35.4., CEI 62196-2, CEI 62196-3, etc. Il s'agit de l'expérience acquise dans le domaine de l'électricité.

Vue d'ensemble du produit

Le système IEC 62196 de test de la hausse de température des prises électriques est conçu pour évaluer les performances thermiques des connecteurs de charge, des prises et des prises de courant des véhicules électriques.

Le système effectue des essais d'élévation de température en appliquant un courant nominal aux interfaces de charge des véhicules électriques et en mesurant les variations de température aux bornes et aux points de contact.

Il convient aux essais de connecteurs de charge CA et CC conformément aux prescriptions de la CEI 62196-1 et de la CEI 62196-3.aider les fabricants à vérifier la sécurité électrique et les performances thermiques des composants de charge des VE.

Paramètres techniques

Station de travail de sortie	1 station de sortie CC
Voltage de sortie maximal	DC inférieur à 15 V
Sortie de courant élevé	DC 200 ‰ 6500A
Mode de régulation automatique de la température	Le système peut définir une valeur de hausse de température stable et trouver automatiquement la valeur de courant appropriée. Plage de réglage de l'élévation de température: 0°100°C Précision de stabilité: ± 0,5°C Calcule automatiquement le courant requis pour la hausse de température souhaitée
La précision de l'affichage de tension	± ((0,25% de la lecture + 0,25% de la plage), résolution 0,01V
Plage de mesure de la température	0°260°C, précision: ±0,3% de la lecture + 1°C; résolution: 0,1°C
Canaux de mesure de la température	16 canaux pour la surveillance de la température des connecteurs EV
Type de thermocouple pris en charge	L'instrument prend en charge les types de thermocouples J, K, T, E, S, N, B, R.
Thermocouple utilisé pour la mesure	États-Unis Ω Société thermocouples de fil fin de type K 30AWG, longueur 2 mètres, 20 pièces au total
Énergie de contact de commande	Plage de courant AC (0?? 2) A
Mode de fonctionnement	Mode continu, mode allumage/arrêt, mode de régulation automatique de la température
Mode d'allumage/d'arrêt continu	1Temps de test en mode continu: 0,01 ‰ 99,99 heures 2. Mode allumage / éteint Énergie allumée / éteinte Temps: 0,01 ¢ 99,99 heures 3.Compte d'allumage/d'arrêt: 1×9999 fois, s'arrête automatiquement lorsque le nombre est atteint 4.Réglage du courant: réglages de commande programmables (pouvant être configurés selon la norme IEC 62196, avec les combinaisons de temps et de courant indiquées dans le tableau ci-dessous)
Stabilité du courant d'essai	± ((1% de la valeur réglée + 0,5 A), temps de réponse d'environ 1 seconde
Précision actuelle de l'affichage	± ((0,25% de la lecture + 0,25% de la plage), résolution 1A

Applications

Épreuves d'élévation de température de la fiche de recharge du VE
Test thermique des connecteurs des véhicules électriques
Vérification des composants EVSE
Mesure de la température de contact du pistolet de charge
Épreuves d'endurance au courant élevé
Évaluation de la sécurité des connecteurs électriques

Pourquoi choisir le système d'essai d'élévation de température des connecteurs électriques IEC 62196?

Conçu pour la vérification de l'élévation de température des connecteurs de charge de véhicules électriques conformément à la norme IEC 62196
Prend en charge les tests de courant élevé jusqu'à 6500 A pour les interfaces de charge CA/CC
Surveillance précise de la température sur les bornes et les points de contact
Convient pour les essais de prise, de prise et de connecteur de véhicule
Les dispositifs d'essai personnalisés sont disponibles pour différents types de connecteurs de charge
Solution idéale pour les fabricants de véhicules électriques, les laboratoires et les organismes de certification

Détails du produit
