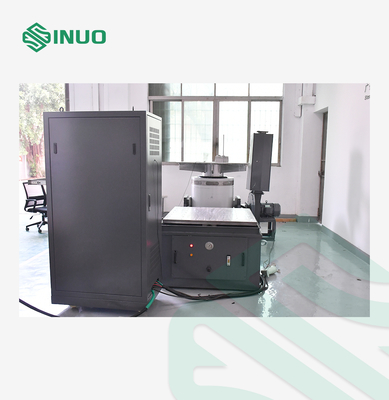

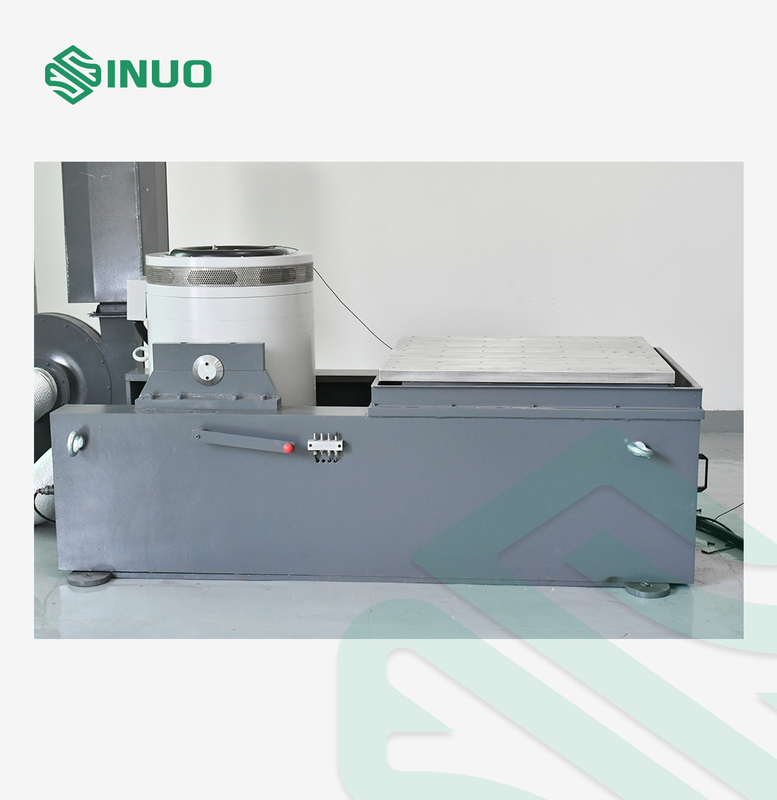

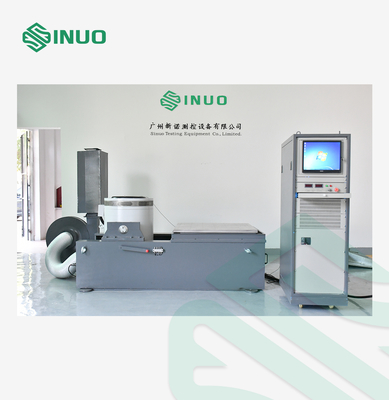

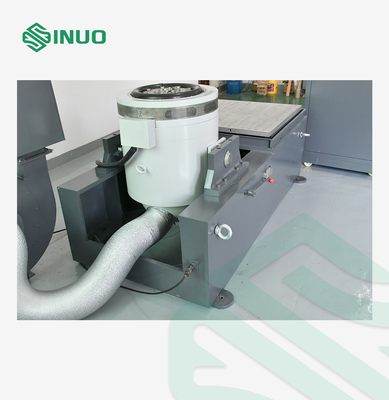

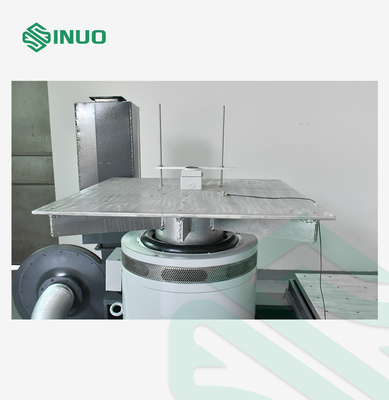

Système de test de vibration aléatoire Sine Sweep Machine de test de vibration électromagnétique

Système de test de vibration aléatoire Sine Sweep Machine de test de vibration électromagnétique

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV440VT2012SMW-GP VCSusb-2
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 Sets Per Month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Certification:

Calibration Certificate (Cost Additional)

Maximum sinusoidal excitation force:

4000Kg.f peak

Maximum Random Exciting Force:

4000Kg.f rms

Frequency Range:

1～3000 Hz

Maximum displacement:

100 mm p-p

Maximum speed:

2.0m/s

Maximum acceleration:

100G(980 m/s2)

Moving coil diameter:

Ф440 mm

Flux leakage:

＜10gauss

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Description du produit

Système de test de vibration aléatoire Sine Sweep Machine de test de vibration électromagnétique

Normes et clauses respectées

Sinuo peut vous fournir l'ensemble du programme d'excitation et de test, et prouver la qualité des produits pour vous selon les normes nationales et internationales, telles que GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC et ASTM.

Vue d'ensemble du produit

Introduction du SN553-EV440VT2012SMW-GP, un système de test de vibration électromagnétique à haute performance conçu pour les fabricants qui recherchent une fiabilité absolue de leurs composants.Que vous validiez des pièces aérospatialesPour les modules automobiles ou les appareils électroniques, ce système garantit la conformité avec les normes GB, GJB, MIL, ISO, IEC, ASTM et autres normes mondiales.
Cette solution tout-en-un intègre un vibrateur électromagnétique de haute puissance, un système de centralisation intelligent, un amplificateur de puissance numérique et un contrôleur de vibration de pointe.répétabilité, et des conditions extrêmes, il simule des vibrations de la vie réelle telles que le balayage sinusoïdal, les tests aléatoires et les chocs sur une plage de fréquence de 1 ~ 3000 Hz.
Que vous conceviez pour la sécurité, la durabilité ou l'approbation réglementaire, ce système garantit que votre produit prospère là où les autres échouent.

Paramètres techniques

Force d'excitation sinusoïdale maximale	Le pic est de 4000 kg/h
Force d' excitation aléatoire maximale	Pour les véhicules à moteur électrique
Force maximale d'excitation par impact	Période de pointe de 8 000 kg/h
Plage de fréquences	1 ‰ 3000 Hz
Déplacement maximal	100 mm p-p
Vitesse maximale	2.0 m/s
Accélération maximale	100G ((980 m/s2)
Fréquence de résonance de premier ordre	2500 Hz ± 5%
Charge utile	1 000 kg
Fréquence d'isolation des vibrations	2.5 Hz
Diamètre de bobine mobile	F440 mm
Poids de la bobine de déplacement	60 kg ou plus
Fuite de flux	< 10 gauss
Moment excentrique autorisé	> 500 N.m.
Taille de l'équipement	Avec une largeur de l'ordre de 1400 mm × 980 mm × 1230 mm (à l'exclusion de la plateforme de dilatation verticale)
Poids de l'équipement	2800 kg
Amplificateur de puissance numérique de commutation LA-40K
Puissance de sortie	50 KVA
Voltage de sortie	110Vrms
Courant de sortie	500 bras
RNN	≥ 70 dB
Taille de l'amplificateur	910 mm × 620 mm × 2050 mm
Système de protection par servo
Fonction	Température, pression du vent, surdéplacement, surtension, sur courant, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée
Régulateur de vibration numérique VCSusb-2
Configuration du matériel	2 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Sinus, choc aléatoire classique
Ordinateur de commande	Ordinateur de marque originale avec écran LCD
Logiciel	Il peut générer automatiquement des rapports de test WORD.stocker les signaux et les données, et définir les paramètres d'essai et les fonctions d'analyse.
Le capteur d'accélération LTE C04A07	Plage de fréquences: 1-8000 Hz Sensitivité: 30 mv/g Plage de température: -40 à 160°C
