Équipement d'essai d'interface de charge EV

Équipement d'essai d'interface de charge EV

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1005
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	1 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Chaîne témoin:

Connecteurs de recharge de véhicules électriques à courant alternatif/circulaire continu, prises et

Méthode de conduite:

Servo moteur + mouvement électrique de rotation + cylindre pneumatique auxiliaire

Système de contrôle:

API + écran tactile IHM 7"

Type de mouvement:

Fonctionnement manuel ou automatique programmable

Fréquence des essais:

0–10 cycles/min (réglable)

Course d'essai:

0–150 mm, résolution : 0,01 mm

Test Speed:

0–900 mm/s, réglable via écran tactile

Plage de mesure du capteur de force:

0–500N

Détails d'emballage:

Autre

Capacité d'approvisionnement:

1 ensembles/mois

Mettre en évidence:

Équipement d'essai d'interface de charge EV

Machine d'essai d'endurance mécanique

Équipement d'essai d'interface de charge de véhicule électrique robuste

Description du produit

Machine d'essai d'endurance mécanique pour équipement d'essai d'interface de recharge de VE

Normes et clauses respectées

Cet équipement d'essai répond aux exigences de la norme CEI 62196-1:2022, etc.

Aperçu de l'équipement

Ce système d'essai avancé est conçu pour évaluer la durabilité mécanique, thermique et électrique des interfaces de recharge de véhicules électriques et des fiches/prises industrielles dans des conditions de contrainte opérationnelle réelles. Conçu en pleine conformité avec les dernières normes GB/T et CEI, il effectue des tests de capacité de coupure, des tests de fonctionnement normal (cycle de vie) et des tests de fonction de verrouillage mécanique.

Équipée d'un système d'actionnement servo-commandé, d'une commande intelligente par automate programmable et de fixations réglables sur 3 axes, cette machine prend en charge le mouvement automatique de branchement/débranchement, les cycles d'essai programmables, la surveillance de la force et les essais de contamination environnementale (pluie acide, eau salée, eau trouble). C'est une solution idéale pour la R&D, le contrôle qualité et les laboratoires de certification dans les secteurs des connecteurs d'alimentation pour VE et industriels.

Paramètres techniques

Élément	Spécification
Nom du produit	Équipement d'essai de capacité de coupure et de fonctionnement normal de l'interface de recharge
Normes respectées	GB/T 20234.1 & 4-2023, GB/T 11918.1-2014, CEI 62196-1:2022
Éléments d'essai	a) Durabilité du verrouillage mécanique b) Capacité de coupure c) Fonctionnement normal
Gamme d'échantillons	Connecteurs de recharge AC/DC pour VE, fiches et prises industrielles
Méthode d'entraînement	Servomoteur + mouvement rotatif électrique + vérin pneumatique auxiliaire
Système de contrôle	Automate programmable Mitsubishi + écran tactile IHM 7"
Type de mouvement	Fonctionnement automatique manuel ou programmable
Fréquence d'essai	0–10 cycles/min (réglable)
Course d'essai	0–150 mm, résolution : 0,01 mm
Vitesse d'essai	0–900 mm/s, réglable via l'écran tactile
Plage du capteur de force	0–500 N, précision ≤ ±0,5 % F.S., résolution ≤ 0,1 N
Essai du mécanisme de verrouillage	Simule le fonctionnement réel de verrouillage/déverrouillage (0–999999 cycles pré-réglables)
Plage de force d'arrachement	0–200 N, réglable, précision : 0,1 N, temps de maintien : 60 s
Connexion de charge	Connexion de charge externe prise en charge
Essai de contamination	Réservoirs intégrés pour l'exposition à la pluie acide, à l'eau salée et à l'eau trouble
Paramètres de trempage	Programmable : nombre de trempages, durée, temps de séchage et cycles
Fonction de rotation	Retournement automatique à 90° pour les essais de trempage
Durée de l'essai	0–999999 cycles pré-réglables
Temps de contact de la capacité de coupure	0,5–999,9 s (pré-réglable, la norme exige 2–4 s)
Conception de la fixation	Fixation réglable sur 3 axes, compatible avec les connecteurs GB/US/EU
Fonction de détection	Détection de coupure de charge avec alarme et enregistrement des défaillances
Protection de sécurité	Mise à la terre, court-circuit, surcharge, arrêt d'urgence
Alimentation (unité principale)	AC220V ±10 %, 50–60 Hz, 2 kW
Dimensions	Environ. L1000 × P750 × H1200 mm
Poids	Environ. 150 kg

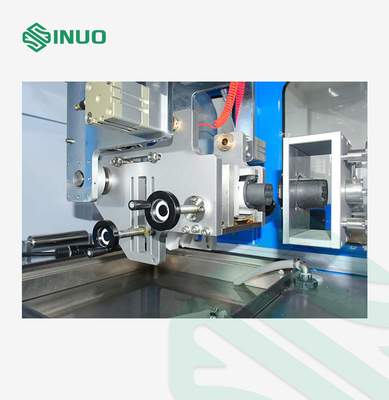

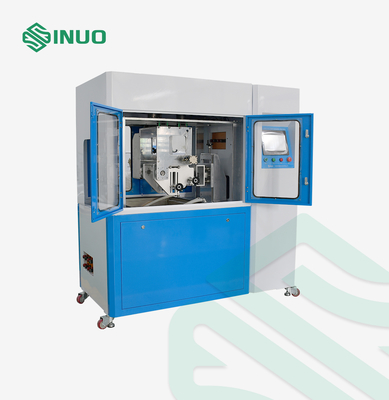

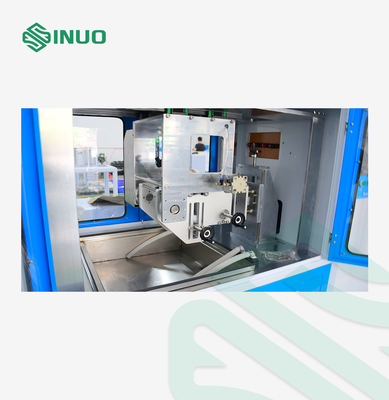

Détails
