Appareil d'essai des dommages au fil de fer Testeur de contrainte mécanique de terminaux pour connecteurs électriques

Appareil d'essai des dommages au fil de fer Testeur de contrainte mécanique de terminaux pour connecteurs électriques

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1012B
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 Sets Per Month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Certification:

Calibration Certificate (Cost Additional)

Height adjustment range:

250~800mm

Height adjustment method:

Manual adjustment

Rotation speed:

5~15 rpm

Rotation diameter:

ø76mm

Test station:

Single station

Drive method:

Servo drive

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Mettre en évidence:

Testeur de contrainte mécanique à bornes

Connecteurs électriques Testeur de contrainte mécanique

Description du produit

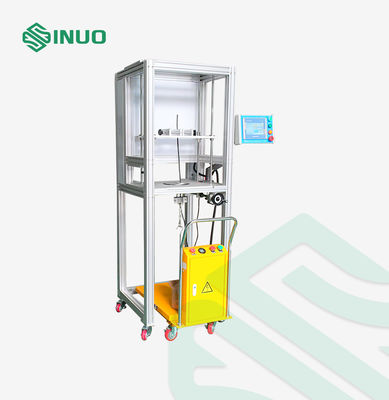

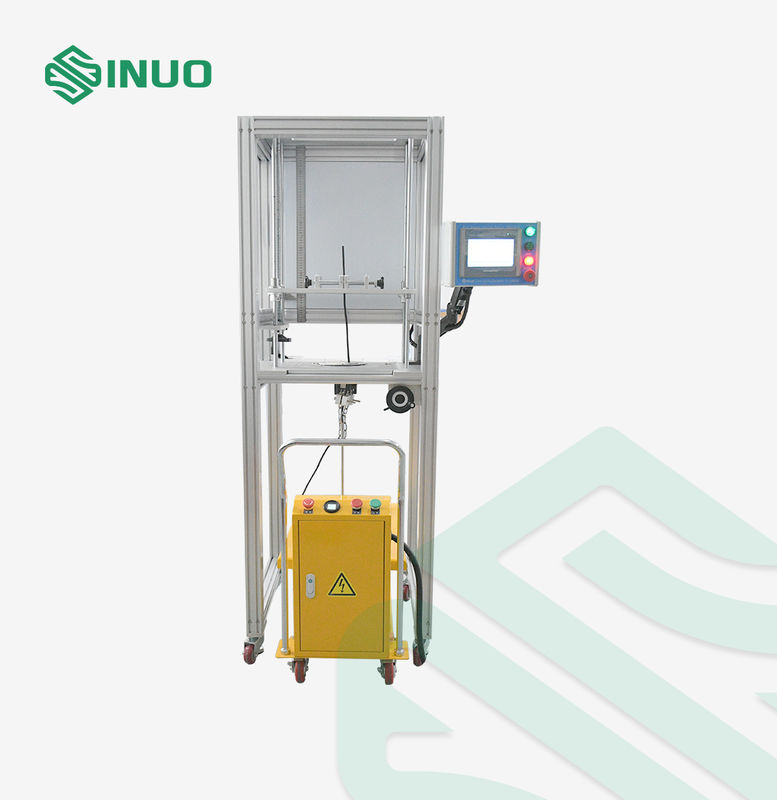

Testeur de contrainte mécanique de bornes de dispositif de test d'endommagement des fils pour connecteurs électriques

Normes et clauses respectées

Ce dispositif de test est conforme à la clause 9.3.2.1, clause 9.3.2.3, clause 9.3.2.4 et au tableau 26 et à la figure 6 de la norme UL486A-B, IEC60947-1, etc.

Aperçu du produit

Échantillons et restrictions : bornes à vis, bornes sans filetage et connecteurs.

Objectif du test : Examiner si les bornes à vis et les bornes sans filetage peuvent résister aux contraintes mécaniques qui se produisent lors d'une utilisation normale. Il est principalement utilisé pour juger si la conception et la structure du bornier à serrage fileté répondent aux exigences de ne pas endommager excessivement le fil lors du serrage du fil.

Principe du test : Utilisation d'une structure à vis de rail de guidage. Le nombre de tests peut être préréglé avant utilisation. Lorsque la valeur définie est atteinte, la machine s'arrête automatiquement et émet un signal d'alarme.

Paramètres techniques

Contrôle et fonctionnement	Contrôle par automate programmable (PLC), fonctionnement sur écran tactile
Poste de test	Poste unique
Entraînement	Servocommande

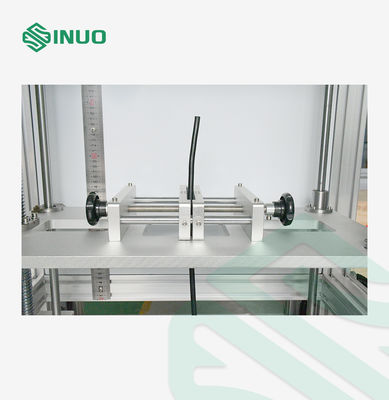

Dispositif de fixation	1. Le dispositif de fixation de centrage et de verrouillage répond aux exigences des borniers d'une longueur, d'une largeur et d'une hauteur respectives de 607090 mm. Le dispositif de fixation présente les caractéristiques d'un remplacement rapide. 2. Équipé d'une plaque de montage supplémentaire, de dimensions 300 mm * 250 mm, qui peut être utilisée de manière interchangeable avec la pince de centrage et de verrouillage. 3. La distance maximale entre la plaque de montage et le centre de rotation est de 120 mm, réglable
Vitesse de rotation	5~15 tr/min, peut être préréglée sur l'écran tactile, (UL486A-B requiert 9 tr/min)

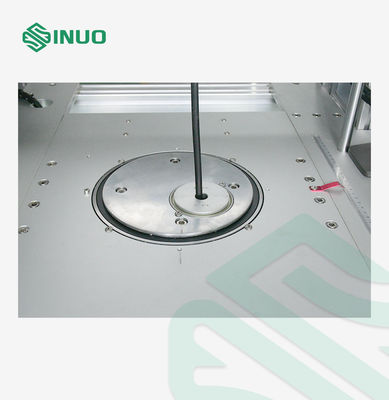

Diamètre de rotation	Adoption d'un disque rotatif à double trou, diamètre ø76mm
Nombre de tests/temps	1. 0-999999, il s'arrêtera automatiquement lorsque le nombre de tests préréglé sera atteint. 2. Le temps de test peut être commuté sur 0-9999min en fonction des différentes exigences de la norme, et peut être préréglé. Il s'arrêtera automatiquement lorsque le temps de test préréglé sera atteint.
Poids de la charge	Un ensemble de poids peut atteindre 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 8,2, 11,4, 13,6, 18,2, 22,7, 25, 27,2, 34,1, 36,3, 40,9, 45,4, 49,9, 54,5, 70,4, 81,7, 93,1, 109. Unité : Kg, le crochet de poids est inclus dans le poids total
Plage de réglage de la hauteur	250~800mm, réglable, avec indicateur d'échelle
Méthode de réglage de la hauteur	Réglage manuel
Diamètre de la douille	Configuration UL486A-B : 6,4, 9,5, 12,7, 14,3, 15,8, 19,1, 22,2, 25,4, 28,6, 31,8, 34,9, 38,1, 44,5, 50,8, 54mm
Sélection des spécifications de l'échantillon (voir tableau ci-joint)	Tableau 26 de la norme UL486A-B
Mécanisme de levage de poids	Équipé d'un mécanisme de levage électrique, d'un plateau de poids de grande taille pour éviter les chutes
Alimentation	Monophasé 120V, 50Hz
