Équipement d'essai de connecteur d'EV
Created with Pixso.

Armoire de charge VE IEC 62196-1 pour tests de pouvoir de coupure 0-300V 30A

Armoire de charge VE IEC 62196-1 pour tests de pouvoir de coupure 0-300V 30A

Nom De Marque: Sinuo
Numéro De Modèle: Produits à base de plantes
Nombre De Pièces: 1
Conditions De Paiement: t/t
Capacité à Fournir: 10 ensembles par mois
Informations détaillées
Lieu d'origine:
Chine
Certification:
Calibration Certificate (Cost Additional)
Voltage de sortie:
0 ¢ 300 V
Courant de sortie:
0 ¢ 30A
Facteur de puissance:
0.3 ¢0.98
Puissance de sortie:
0 ¥ 10 kW
Station d'essai:
3 stations
Charge capacitive:
70uf, 140uf, 7.3uf sont commutables
Les dimensions:
1000×800×1800 (mm) L×P×H
Le poids:
350 kg
Détails d'emballage:
Emballage à l'exportation
Capacité d'approvisionnement:
10 ensembles par mois
Mettre en évidence:

Armoire de charge VE IEC 62196-1

,

Équipement d'essai des connecteurs électriques

,

Armoire de test de pouvoir de coupure

Description du produit




Armoire de charge pour test de capacité de coupure de véhicule électrique IEC 62196



Normes et clauses respectées




CEI 62196-1 Éd.4CDV 2020 clause 22.



Aperçu du produit




Armoire de charge pour test de capacité de coupure – Conforme à la norme CEI 62196-1:2020

Cette armoire de charge est conçue en stricte conformité avec la clause 22 de la norme CEI 62196-1:2020, ce qui la rend idéale pour les tests de capacité de coupure sur les composants électriques tels que les fiches, les prises, les interrupteurs, les connecteurs et les relais. Elle dispose d'une sortie d'alimentation monophasée et d'une entrée de charge monophasée, et prend en charge les configurations de charge résistive, inductive ou capacitive pour simuler un large éventail de conditions de fonctionnement.

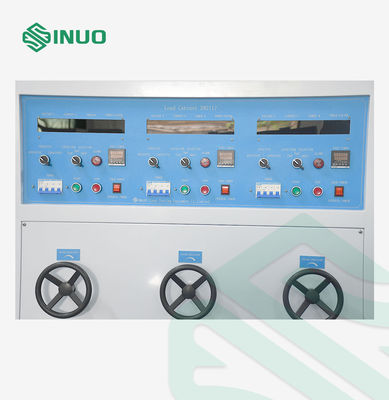

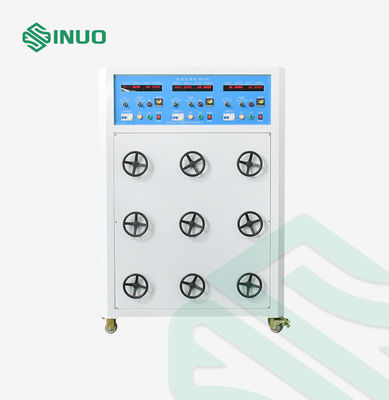

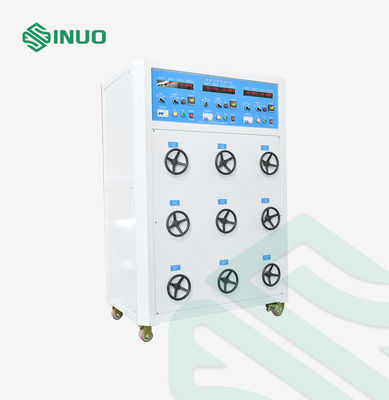

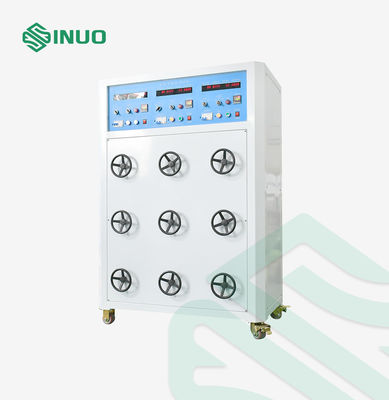

Construite à partir de plaques de fer durables avec une finition enduite de poudre, l'armoire assure une fiabilité à long terme. Elle est équipée de quatre roulettes verrouillables pour une mobilité facile et un positionnement stable. Le panneau de commande supérieur comprend une disposition intuitive avec un interrupteur d'alimentation, un interrupteur de charge, un voltmètre numérique, un ampèremètre, un wattmètre, un indicateur de facteur de puissance, un compteur de mise sous tension et des sélecteurs de type de charge. Les opérateurs peuvent facilement choisir entre les modes de charge et affiner la capacité via des interrupteurs dédiés.

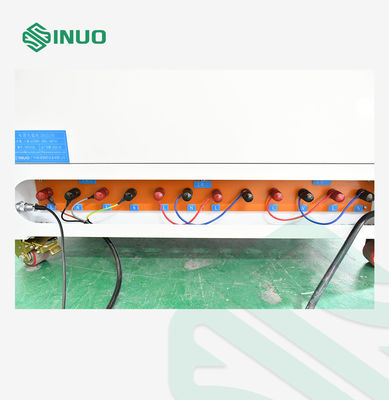

En interne, l'armoire intègre un système de charge résistance–inductance–capacité (RLC) complet, soutenu par un mécanisme de refroidissement à air forcé à haute efficacité. Tous les composants, y compris les cartes de circuits de commande et les bornes de câblage de sortie, sont soigneusement disposés pour un fonctionnement sûr et efficace.

Cette solution de test polyvalente et robuste convient aux laboratoires, aux centres de R&D et aux environnements de contrôle qualité nécessitant une simulation de charge précise et fiable. La personnalisation est disponible sur demande.



Paramètres techniques




Alimentation

Triphasé quatre fils AC380 ± 10 % / 50 Hz.

Remarque : doit avoir un fil neutre.

Station d'essai 3 stations, sortie indépendante
Méthode de contrôle électrique Commande par bouton
Tension de sortie 0~300V, précision ±0,5 %, affichage numérique
Courant de sortie 0~30A, précision ±0,5 %, affichage numérique
Facteur de puissance 0,3~0,98, précision ±0,5 %, affichage numérique
Puissance de sortie 0~10KW, précision ±0,5 %, affichage numérique
Type de charge Résistif, inductif, capacitif trois-en-un, commutable
Charge capacitive 70uf, 140uf, 7.3uf sont commutables
Sortie de charge Optionnel pour chaque sortie de charge et sortie de charge séparée
Nombre d'essais 0~999999 fois, peut être préréglé
Capacité d'alimentation de charge 3*10KVA
Alarme de dépassement La limite supérieure du courant de sortie est de 30A, coupure automatique si dépasse 32A
Dimensions et poids Environ : 1000×800×1800 (mm) L×P×H, 350 kg



Détails




 Armoire de charge VE IEC 62196-1 pour tests de pouvoir de coupure 0-300V 30A 0Armoire de charge VE IEC 62196-1 pour tests de pouvoir de coupure 0-300V 30A 1
