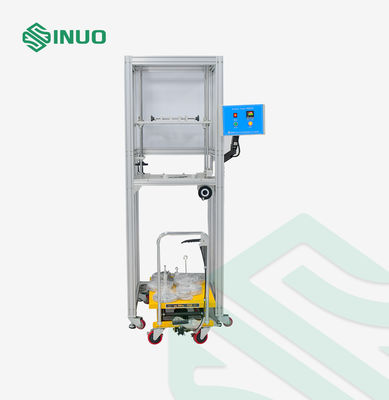

IEC 62196-1 Screw Terminal Clamping Test Machine for EV Connector Reliability

Nom

IEC 62196-1 Screw Terminal Clamping Test Machine for EV Connector Reliability

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1012
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T / t
Capacité à Fournir:	20 ensembles / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

IEC 62196-1:2022

Clause appliquée:

clause 13.3.1 Fig12, tableau 3

Taux de test:

(10±2) tr/min

Le diamètre rotatif:

75 mm

Poids rotatif:

0,4 ~ 70,3 kg

Alimentation électrique:

AC220v, 50/60Hz

Hauteur (h) (mm):

260-660mm

Taille:

790mmx400mmx1500mm

Détails d'emballage:

contreplaqué

Capacité d'approvisionnement:

20 ensembles / mois

Description du produit

IEC 62196-1 Screw Terminal Clamping Test Machine for EV Connector Reliability

Complied Standards & Clauses

This testing machine conforms to IEC 62196-1:2022 clause 13.3.1 fig12, table 3.

Equipment Overview

This compliance is used for judging whether the design and the structure of the clamping screw terminal is correspondent with the requirement of non over-damage to the wire. Besides, it is also used to check whether the clamping screw terminal can bear the stress during the process of normal usage.

The testing times can be preset before the test, and the compliance stops automatically with the alarm when the testing times are reached.

Technical Parameters

Power Supply	AC220V,50/60Hz
The range of counting number	1~9999(150 times (15 min) is by default.
Rate of Testing	(10±2) r/min
Rotating weight	0.4~70.3kg (details refer to following table 3)
The rotating diameter	75mm
The diameter of bushing hole (mm)	6.5,9.5, 13,14.5,15.9,19.1,22.2,25.4,28.6, 31.8, 38.1, 44.5mm (details refer to following table 3)
Height(H)(mm)	260-660mm
Size	790mmX400mmX1500mm

Details

IEC 62196-1 Screw Terminal Clamping Test Machine for EV Connector Reliability 0
