Détails des produits

Maison Produits

Équipement d'essai de véhicule électrique

Electromagnetic Vibration Tester Automotive & Electronics Testing

Electromagnetic Vibration Tester Automotive & Electronics Testing

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV250H80VT80VCS-2
Nombre De Pièces:	1
Conditions De Paiement:	T / t
Capacité à Fournir:	10 sets par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Certification:

Calibration Certificate (Cost Additional)

Force d'excitation sinusoïdale maximale:

5000Kg.f crête (49KN)

Force d'excitation aléatoire maximale:

5000Kg.fr.ms(49KN)

Force d'excitation d'impact maximale:

Pic 10000Kg.f (98KN)

Fréquence de résonance de premier ordre:

2500 Hz ± 5%

Gamme de fréquences:

1～2700 hertz

Déplacement maximum:

51 mm p-p

Vitesse maximale:

2,0 m / s

Fuite de flux:

＜1mST(10gauss)

Détails d'emballage:

Emballage d'exportation

Capacité d'approvisionnement:

10 sets par mois

Description du produit

Electromagnetic Vibration Tester Automotive & Electronics Testing

Complied Standards & Clauses

Sinuo can provide you with the whole excitation and testing scheme, and prove the quality of the products for you according to national and international standards, such as GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC and ASTM,IEC62133 UN38.3 UL2054 IEC 60086 ECE R100., etc.

Product Overview

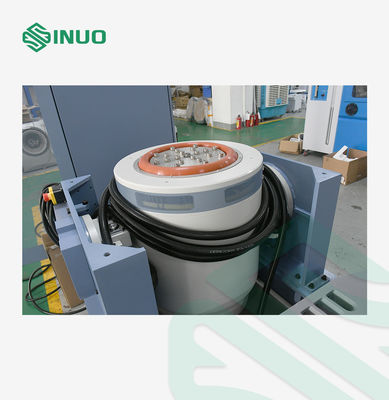

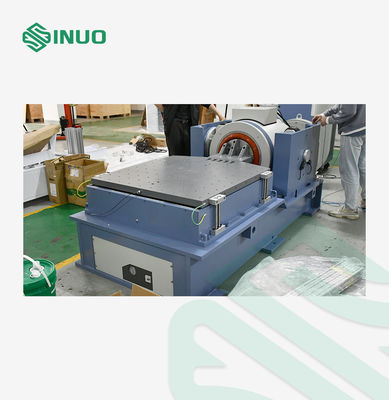

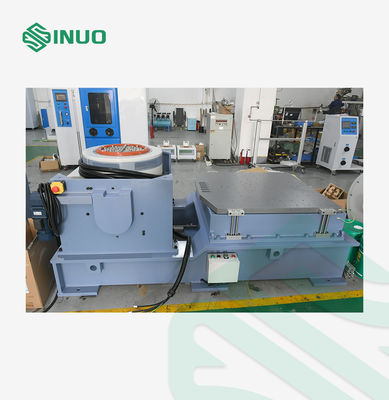

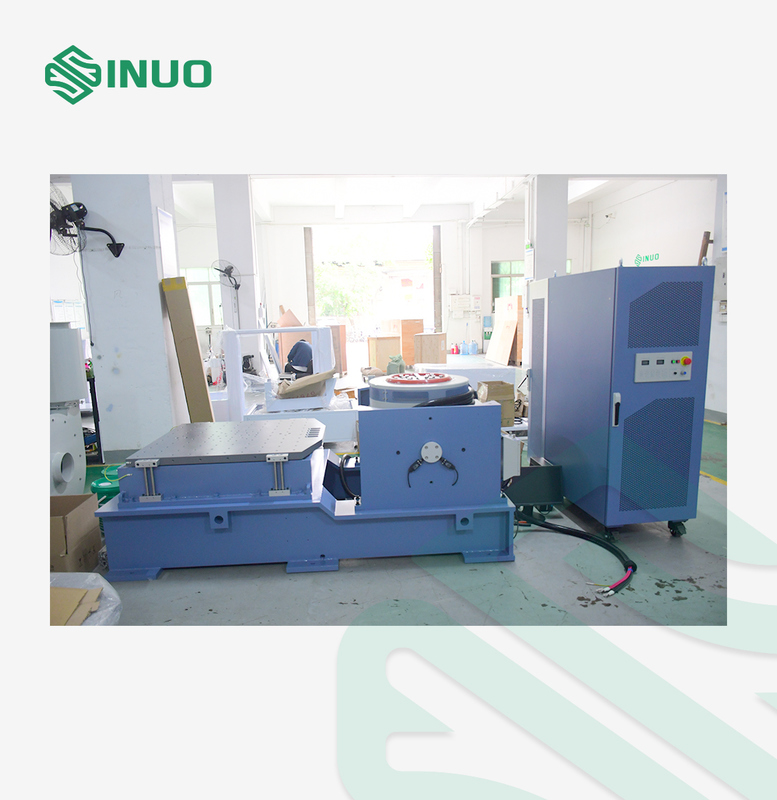

The SN553-EV250H80VT80VCS-2 Electromagnetic Vibration Testing Machine is a high-precision device designed to simulate real-world vibration conditions for components and products. It ensures reliable performance testing under various vibration frequencies and amplitudes, making it ideal for automotive, aerospace, electronics, and industrial applications.

Key Features:

Wide frequency and amplitude range for versatile testing
Advanced electromagnetic drive for precise vibration control
User-friendly interface with programmable test profiles
Durable construction for long-term, stable operation

Ensure your products meet the highest reliability standards with this cutting-edge vibration testing solution.

Technical Parameters

A11S24 electromagnetic excitation generator parameters
Maximum sinusoidal excitation force	5000Kg.f peak(49KN)
Maximum Random Exciting Force	5000Kg.f r.ms(49KN)
Maximum impact excitation force	10000Kg.f peak(98KN)
Frequency Range	1～2700 Hz
Maximum displacement	51 mm p-p
Maximum speed	2.0m/s
Maximum acceleration	100G(980 m/s2)
First-order resonant frequency	2500 Hz±5%
Payload	1000 kg
Vibration isolation frequency	2.5 Hz
Moving coil diameter	Ф440 mm
Moving coil weight	50kg
Flux leakage	＜1mST(10gauss)
Allowable eccentric moment	＞500N.m
Equipment size	1600mm×1180mm×1280mm (excluding vertical expansion platform)
Equipment weight	4800 kg
LA50K digital switching power amplifier
Output power	50KVA
Output voltage	110Vrms
Output current	550Arms
Conversion efficiency	＞90%
SNR	≥65dB
Amplifier size	910mm×620mm×2000mm
Servo protection system
Function	Temperature, wind pressure, over-displacement, over-voltage, over-current, input under-voltage, external fault, control power supply, logic fault, input phase loss
Digital vibration controller VCS-2
Hardware configuration	2 simultaneous input channels, 1 output channel (The controller can be configured with 2, 4, or 8 input channels; prices vary depending on the configuration.)
Control function module	Sine, random, classical shock
Control computer	Original brand computer with LCD monitor

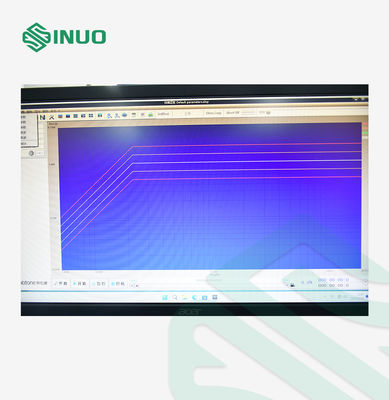

Software	English operation, time domain and frequency domain analysis, signal source, sine frequency sweep analysis, etc. It can automatically generate WORD test reports. It can display, store the signals and data, and set test parameters and analyze functions.
Acceleration sensor LTE C04A07	Frequency range: 1—7000Hz Sensitivity: 30mv/g Temperature range: -40 - 160℃
