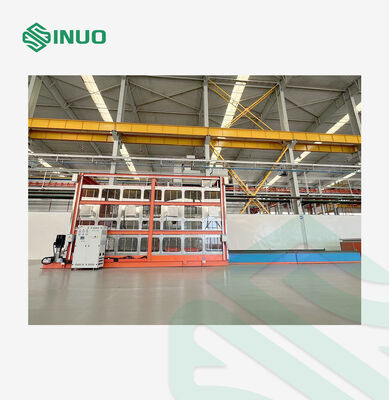

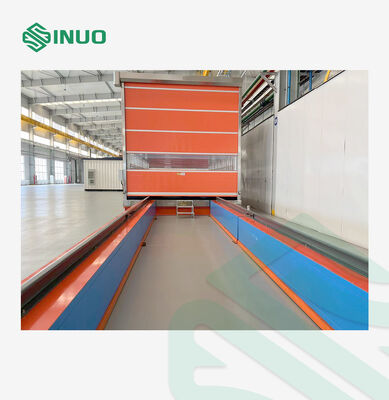

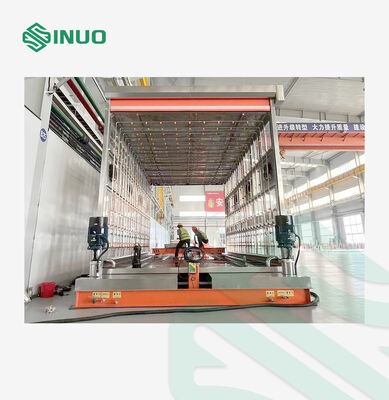

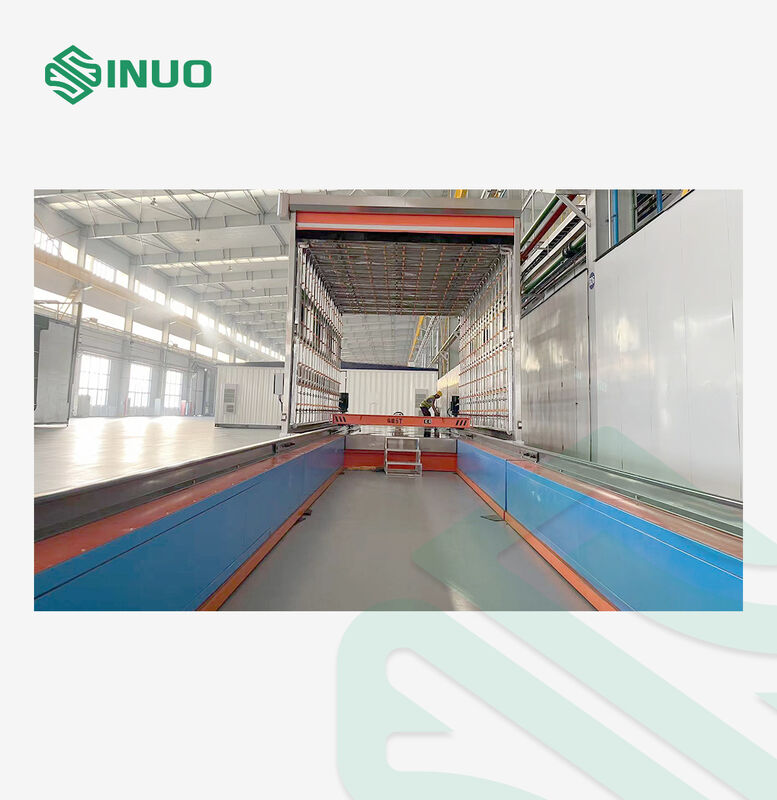

Test de pluie complet pour véhicule - Équipement de simulation de pluie pour tests de fiabilité d'étanchéité automobile

1. Test de pluie des autobus de passagers tel que spécifié dans la norme QC/T476-2007 "Limites et méthodes d'essai pour l'étanchéité à la pluie des autobus de passagers"

2. GB/T12480-2009

Intensité des précipitations avant : 12 ± 1 mm/min réglable

Intensité des précipitations supérieures : 8 ± 1 mm/min réglable

Intensité des précipitations latérales : 8 ± 1 mm/min réglable

Intensité des précipitations inférieures : 8 ± 1 mm/min réglable

Les côtés gauche et droit, le haut, le bas, l'avant et l'arrière du véhicule, soit un total de six surfaces.

Les axes des buses supérieures et inférieures sont perpendiculaires au plan horizontal, les axes des buses avant et arrière sont parallèles au plan de symétrie longitudinal du véhicule, et les axes des buses latérales sont perpendiculaires au plan de symétrie longitudinal du véhicule.

Des manomètres et des débitmètres doivent être installés sur chaque tuyau de dérivation et tuyau principal. L'intensité des précipitations doit être conforme à la norme nationale QC/T 476-2007. Les débitmètres doivent être de haute qualité, de fabrication nationale. Les emplacements d'installation des débitmètres et des manomètres doivent être conformes aux normes nationales, et la plage et la précision du manomètre doivent répondre aux exigences du plan de contrôle et du processus.

Chaque tuyau de dérivation doit avoir une sortie de drainage à l'extrémité et un bouchon installé pour assurer une étanchéité parfaite. Le bouchon doit être en acier inoxydable SUS304.

(Les dimensions des tuyauteries sont sujettes à la production réelle.)

1) Un réservoir à vide (acier inoxydable SUS304) est installé à l'entrée de la pompe de pulvérisation. Un tuyau de retour est installé à la sortie pour réguler la pression de sortie de la pompe de pulvérisation. Un filtre à sac avec une précision de filtration de 200 microns est également installé.

2) La pompe de pulvérisation et la pompe d'eaux usées dans la tuyauterie d'alimentation et de drainage sont des marques réputées. Une pompe de pulvérisation est utilisée, et une autre est de secours. La pompe d'eaux usées a une capacité de refoulement d'au moins 15 m³/h.

3) L'eau de test est renvoyée du puisard au sol dans la salle de pulvérisation ou de la section de drainage vers le bassin de sédimentation. Après une filtration secondaire, elle est transférée au réservoir, où elle est pompée vers le mécanisme de pulvérisation. Le réservoir est également connecté à un système de remplissage d'eau externe. Si le niveau d'eau descend en dessous du niveau requis, un remplissage continu est nécessaire. Le bassin de sédimentation doit être nettoyé régulièrement et l'eau du réservoir doit être remplacée régulièrement. Le niveau d'eau est automatiquement contrôlé par le système en fonction d'un dispositif de surveillance du niveau d'eau, et une alarme sera émise en cas de manque d'eau.
