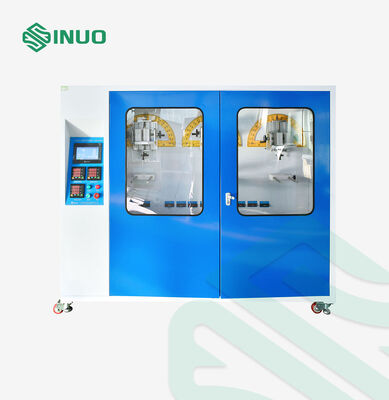

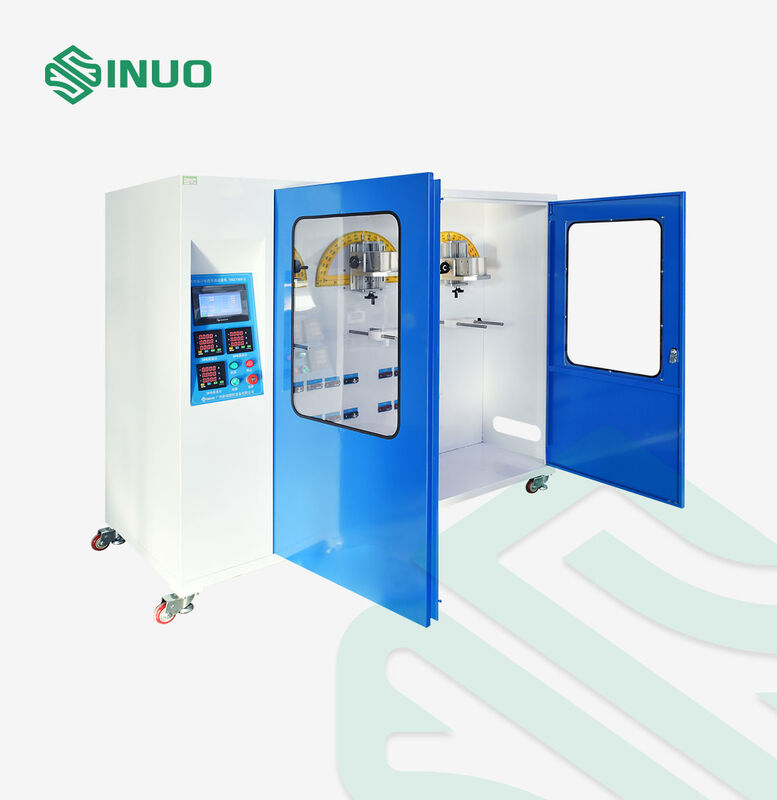

Test de flexion du connecteur de charge EV Interface de charge Testeur d'endurance mécanique

Testeur d'endurance mécanique de l'interface de charge pour le test de flexion du connecteur de charge EV

Normes et clauses respectées

CEI 62196-1:2014 "Prises, socles de prise de courant, coupleurs de véhicules et prises de véhicules – Charge conductrice de véhicules électriques - Partie 1: Charge de véhicules électriques jusqu'à 250A c.a. et 400A c.c." clause 7.11 et clause 7.15

CEI 60309-1:2012 "Prises, socles de prise de courant et coupleurs pour usages industriels – Partie 1: Exigence générale" clause 24.4

Aperçu de l'équipement

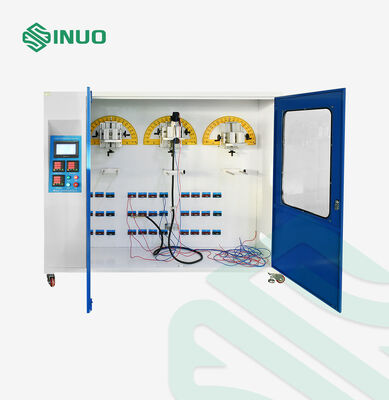

Cet équipement de test de résistance mécanique à la flexion est conçu pour évaluer la durabilité et la fiabilité mécanique des interfaces de charge de véhicules électriques, des prises industrielles, des socles de prise de courant et des coupleurs. Il teste spécifiquement la performance de flexion du câble de connexion d'alimentation flexible comme requis dans la section "résistance mécanique" des normes pertinentes.

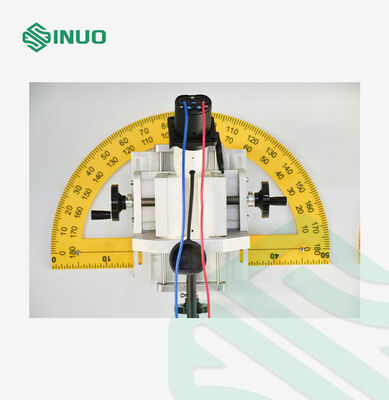

Entraîné par un servomoteur de haute précision, le système actionne une table rotative qui fait osciller l'éprouvette de test de gauche à droite, s'arrêtant automatiquement une fois le nombre de cycles prédéfini terminé. Le dispositif de fixation adopte une plaque de montage en aluminium et est conçu pour aligner l'axe d'oscillation avec le point d'entrée du câble de l'échantillon, assurant un déplacement latéral minimal et des résultats de test plus précis.

Avec une alimentation stable de 220V c.a. et une structure durable, cette machine offre des performances fiables pour les laboratoires, les fabricants d'équipements de charge de VE et les organismes d'inspection de la qualité. Son faible encombrement, sa construction robuste et son fonctionnement convivial en font un outil essentiel pour les tests d'endurance mécanique des composants de connexion d'alimentation.

Paramètres techniques
