Système d'essai complet du pistolet de charge à courant alternatif

Système d'essai complet du pistolet de charge à courant alternatif

Nom De Marque:	Sinuo
Numéro De Modèle:	Sneq08
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	20 ensembles / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Plage de test de résistance:

1 à 5000Ω

Plage de tests de thermistance:

100 - 50 000Ω

Plage de tension de tension:

AC 0 - 5KV / DC 0-6KV

Tension d'essai d'isolation:

DC 100 - 1000V

Plage de résistance à l'isolation:

1mΩ - 1gΩ

Méthode d'entrée de données:

Scanner (code à barres / code QR)

Système de contrôle:

Automate + PC Industriel

Intégration informatique:

Prend en charge l'intégration MES (facultative)

Alimentation en air:

0,6 MPa

Plage de résistance intégrée:

1 à 5 000 Ω

Prise secteur 16A:

RC non enfoncé : 680 Ω, RC+R4 enfoncé : 3,38 kΩ

Prise secteur 32A:

RC non enfoncé : 220 Ω, RC+R4 enfoncé : 3,52 kΩ

Prise secteur 63A:

RC non enfoncé : 100 Ω, RC+R4 enfoncé : 3,4 kΩ

Dimensions:

L 900 × P 800 × H 1800 mm

Poids:

300KG

Détails d'emballage:

Contreplaqué

Capacité d'approvisionnement:

20 ensembles / mois

Description du produit

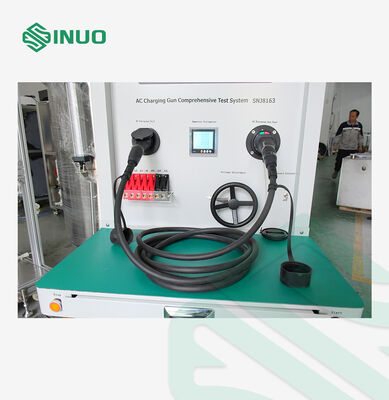

Système d'essai complet du pistolet de charge à courant alternatif

Ce système d'essai est principalement utilisé pour l'inspection fonctionnelle des prises de courant alternatif selon les normes chinoises (GB), européennes (UE) et américaines (UL).et les résultats des tests sont automatiquement enregistrés dans les rapports. Les résultats qualifiés peuvent être imprimés directement. Toutes les fonctions sont testées automatiquement en une seule séance, ce qui offre une efficacité élevée et des économies de main-d'œuvre,le rendant adapté à la production en série, l'inspection complète dans les usines.

Fonctions de test

Épreuves de rupture, de continuité, de court-circuit et de séquence de câblage pour chaque fil individuel
Épreuve de résistance de continuité du conducteur principal
Mesure intégrée de la résistance (y compris les états pressés et non pressés des boutons-poussoirs)
Vérification de la capacité de charge du courant et mesure de la chute de tension
Essai d'isolation entre les fils
Test de résistance diélectrique (haute tension) entre les fils
Épreuves de câbles à thermocouple

Spécifications techniques

Énergie	Unité de commande à courant alternatif monophasique 220 V / 50 Hz
Alimentation en air	0.6 MPa
Système de contrôle	PLC + PC industriel
Numérisation du code à barres	L'appareil est livré avec un scanner pour lire les codes-barres ou les codes QR sur les échantillons de test. Scanner le produit avant le test; après le test, le code scanné est automatiquement associé au dossier de test,permettant la traçabilité.
Épreuves de continuité des fils	Les tests de rupture, de continuité, de court-circuit et de séquence de câblage sont effectués via le PLC.
Portée de résistance incorporée	1 ‰ 5000 Ω, précision: 1% Des limites supérieures et inférieures peuvent être fixées pour déterminer la qualité du produit.
Résistance CC et PE (appuyé sur le bouton / non appuyé)	16A prise de courant alternatif:Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.3.38 kΩ Pour les véhicules à moteur à combustionR.C. non pressé: 220Ω, R.C. pressé + R4:3.52 kΩ 63A prise de courant alternatif:Pas sous pression RC: 100Ω, sous pression RC+R4:3.4 kΩ L'exactitude de mesure de la résistance doit atteindre 1% à 2%.
Plage d'essai du thermistore	100 ‰ 50 000 Ω, précision: 2% Des limites supérieures et inférieures peuvent être fixées pour déterminer la qualité de la continuité.
Test de la capacité de charge du courant et de la chute de tension	Mesure la chute de tension entre les connecteurs dans des conditions de courant nominal et de surcharge. Transformateur réglable triphasé intégré: 0-380V de sortie, charge réglable triphasée 0-35A. Plage d'essai prise en charge: 3.3 kW 16A monophasé 7.4 kW 32A monophasé 11 kW 16A à trois phases 22 kW 32A à trois phases
Épreuve de résistance à l'isolation	Pour les véhicules à moteur à commande autonome: Le système est composé d'une série de circuits électroniques, dont les caractéristiques suivantes: Paramètres: La tension d'essai est de 100 ‰ 1000 V en continu (réglable). Limites inférieures: 1 M1 GΩ (réglable) Précision: ± 5% Alarme lorsque la résistance est inférieure à la valeur définie
Épreuve de résistance diélectrique (Hi-Pot)	Pour les véhicules à moteur à commande autonome: Le système est triphasé: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Paramètres: La tension de l'essai est réglée sur la base de la fréquence d'alimentation de l'appareil. Le débit de courant de fuite est limité: AC 0,120 mA, DC 0,01 5 mA. Précision: ±1,5% + 3 chiffres Affichage numérique de la tension, réglage automatique programmable Alarme si le courant de fuite dépasse la valeur réglée
Station d'essais	Station unique, un produit par essai
Détenteurs de prise	Détecteur de prise de courant alternatif UE pour véhicule, détecteur de prise de courant alternatif UE pour piédestal, détecteur de prise de courant alternatif GB, détecteur de prise de courant alternatif US
Plaque de queue	Fixation spéciale de pressage correspondant au produit d'essai, avec pince et plaque de protection
Hauteur de la prise	750 ‰ 1000 mm, conçue ergonomiquement

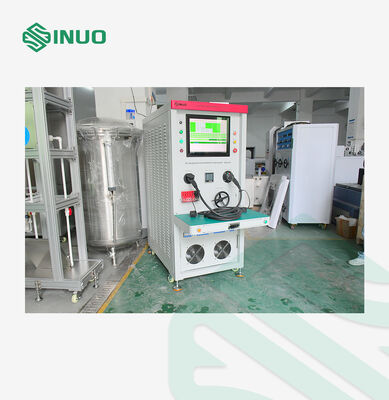

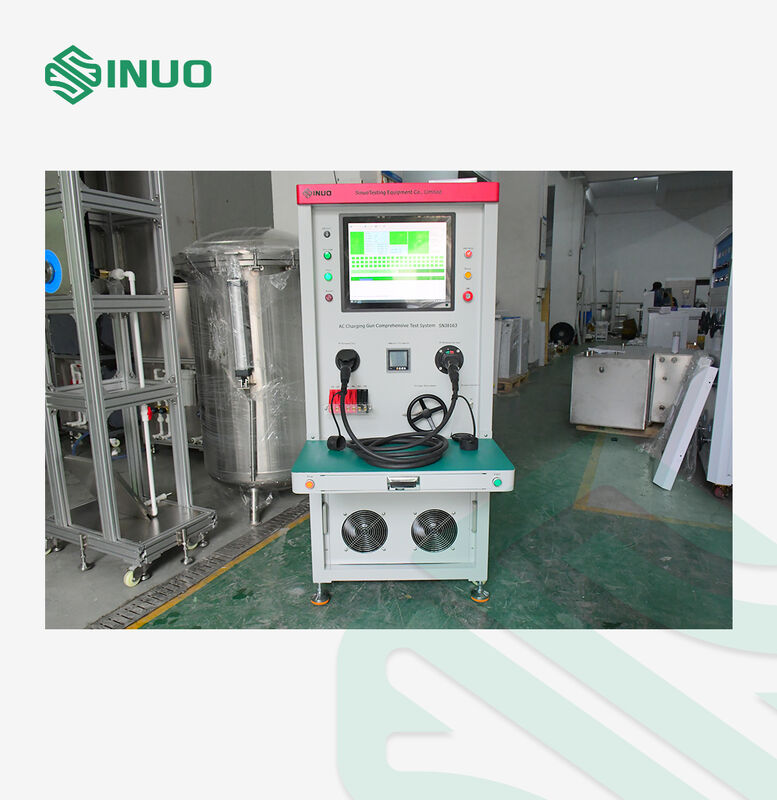

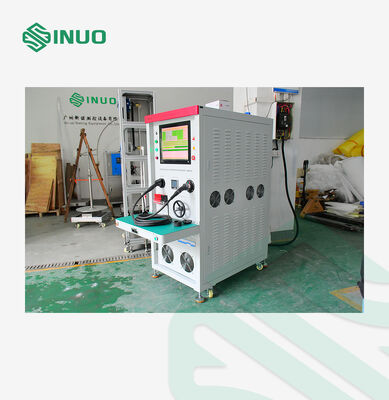

Vue d' ensemble du système
