Équipement de test de connecteurs EV pour l'évaluation de la résistance mécanique et de la flexibilité des connecteurs et prises de recharge de véhicules électriques

Équipement de test de connecteurs EV pour l'évaluation de la résistance mécanique et de la flexibilité des connecteurs et prises de recharge de véhicules électriques

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1009
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Poids de l'équipement:

150 kg

Taux de recourbement:

0-60 fois/minute

Angle de flexion:

0-360° réglable

Station d'essai:

Poste unique

Mode conduite:

Commande de moteur servo

Dimensions de l'équipement:

Les mesures de sécurité doivent être appliquées conformément à l'annexe I.

Poids de la charge:

Le point de départ doit être situé à l'extrémité de l'eau.

Alimentation:

AC220V±10%/50-60Hz

Détails d'emballage:

Emballage d'exportation

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Équipement de test de connecteurs de recharge de véhicules électriques

Équipement de test de connecteurs EV pour l'évaluation de la flexibilité

Équipement de test de connecteurs EV pour la résistance mécanique

Description du produit

Équipement de test des connecteurs EV pour la résistance mécanique et la flexibilité

Cet équipement de test spécialisé évalue la résistance mécanique et la flexibilité des connecteurs, prises, socles et coupleurs de recharge de véhicules électriques, conformément aux normes internationales.

Normes de conformité

Conforme à la clause 7.11 et à la clause 7.15 de la norme CEI 62196-1:2014, à la clause 24.4 de la norme CEI 60309-1:2012.

Aperçu du produit

La machine de test de flexibilité des prises EV est conçue pour évaluer la durabilité mécanique des composants de recharge des véhicules électriques, en mettant l'accent sur le point d'entrée du câble, la zone la plus susceptible aux contraintes de flexion répétées dans les applications réelles.

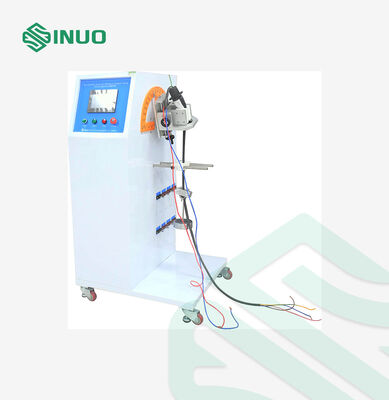

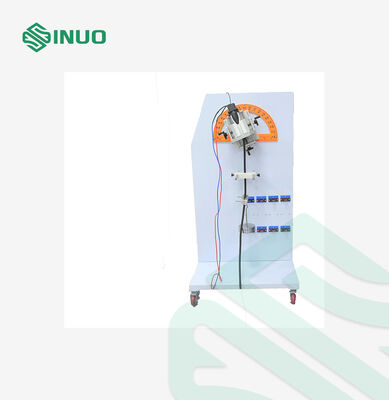

Cet appareil de haute précision utilise la technologie des servomoteurs pour entraîner une table rotative qui fait osciller les échantillons d'essai par des mouvements contrôlés de gauche à droite. Le système s'arrête automatiquement lorsqu'il atteint les cycles de flexion prédéfinis et signale la fin du test. Le contrôle servo intelligent assure des angles de balancement précis et reproductibles avec un déplacement latéral minimal, garantissant des résultats de test fiables.

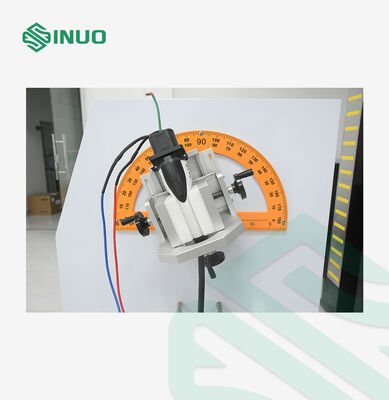

Les spécimens de grande taille sont solidement montés sur des plaques en aluminium durables, l'axe de balancement étant précisément aligné au point d'entrée du cordon pour simuler avec précision les contraintes d'application. Cette configuration minimise les contraintes inutiles tout en offrant une simulation mécanique authentique.

Conçu pour les environnements de test intensifs, l'équipement fonctionne sur une alimentation AC220V±10% / 50-60Hz et offre des performances stables avec une puissance nominale de 3KW. Idéal pour les laboratoires de R&D, les installations de test de conformité et les services d'assurance qualité spécialisés dans les connecteurs EV et les composants d'alimentation de qualité industrielle.

Spécifications techniques

Dimensions de l'équipement	Environ : L1000 × P800 × H1600mm
Poids de l'équipement	150kg
Jugement du test	Évaluation basée sur le signal de conduction du courant

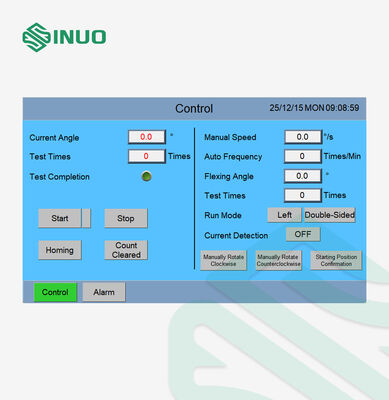

Contrôle électrique	Contrôle intégré intelligent PLC avec interface tactile HMI de 7 pouces
Mode d'entraînement	Entraînement par servomoteur
Poids de la charge	20N, 25N, 50N, 75N, 100N, 140N
Angle de flexion	0-360° réglable (par défaut ±45°)
Cycles de flexion	0-999 999 pré-réglables (par défaut 20 000 cycles)
Taux de flexion	0-60 cycles/min, pré-réglable
Alimentation de la charge	Connexion externe, armoire de charge optionnelle avec tension réglable (0-250V) et courant (AC 0-400A)
Serrage de l'échantillon	Serrage mécanique avec position réglable
