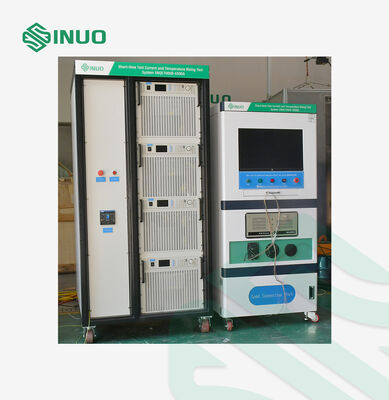

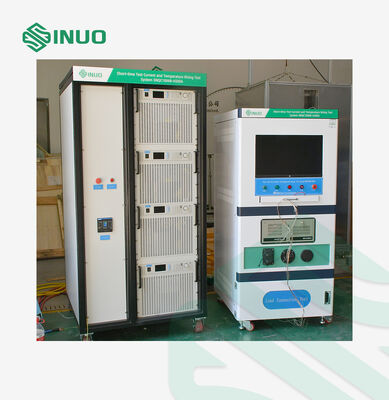

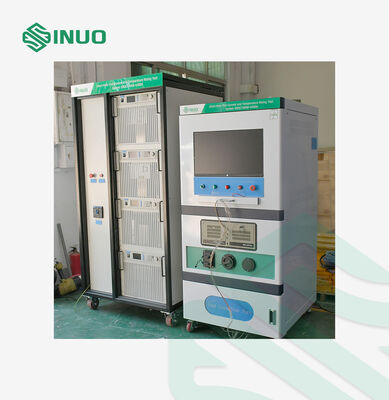

Équipement d'essai des connecteurs de véhicules électriques pour l'essai 6500A de la norme IEC 62196 pour l'augmentation de température et le courant à courte durée

Conçu pour les tests de conformité à la norme CEI 62196, ce système de test d'élévation de température et de courant de courte durée des connecteurs EV fournit une sortie de courant programmable jusqu'à 6 500 A et une mesure de température à 16 canaux pour CCS1, CCS2, Type 1, Type 2, fiches EV, prises EV, entrées de véhicule et assemblages de câbles de charge.

Ce système de test complet évalue l'échauffement des fiches et des prises des véhicules électriques au courant nominal, tout en évaluant également l'échauffement de surface des accessoires électriques lors de la connexion de la charge. Le système prend en charge les tests de tenue aux courants élevés et de courte durée des contacts de terre, garantissant ainsi des performances fiables et une vérification de la sécurité.

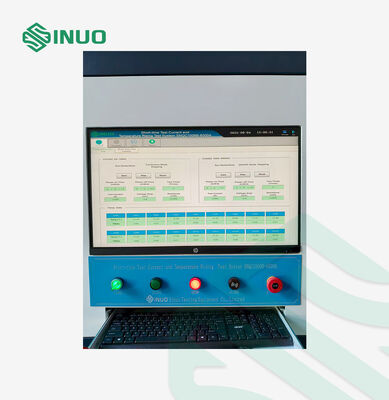

Équipé d'un logiciel propriétaire et d'un contrôle informatique, le système permet une exécution de tests et une analyse des données entièrement automatisées. Son fonctionnement intuitif et ses performances précises constituent une solution efficace pour l’évaluation de l’échauffement et la vérification de la conformité des interfaces de recharge des véhicules électriques et des composants associés.

• Courant de test maximum jusqu'à 6 500 A
• Mesure de température à 16 canaux
• Contrôle automatique par API
• Surveillance de la température en temps réel
• Contrôle de stabilité actuel
• Enregistrement automatique des données
• Affichage de la courbe de tendance
• Génération de rapports
• Protection d'arrêt d'urgence
• Protection contre les surintensités

• Mode continu :Temps de test : 0,01 à 99,99 heures
• Mode marche/arrêt :Temps de mise sous/hors tension : 0,01 à 99,99 heures, nombre : 1 à 9999 fois avec arrêt automatique
• Contrôle programmable :Paramètres configurables selon IEC62196 avec combinaisons de temps et de courant
• Mode de contrôle automatique de la température :Définir une valeur d'augmentation de température stable (0-100 °C) avec une précision de stabilité de ±0,5 °C ; calcule automatiquement le courant requis pour l'augmentation de température souhaitée

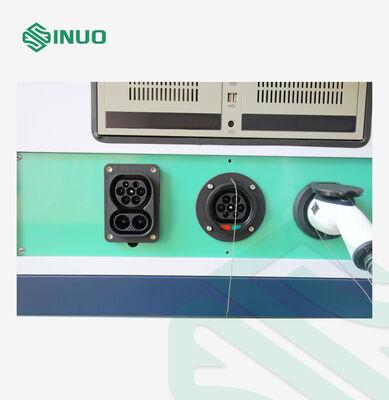

• Prise
• Douille

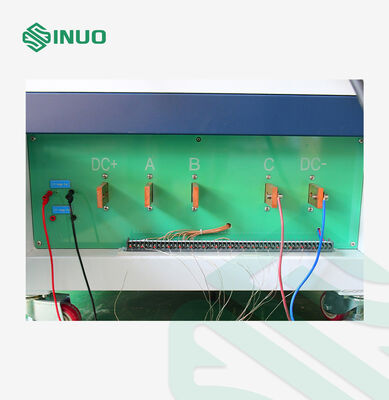

• Thermocouples
• Source actuelle
• Acquisition de température

Ce système de test est largement utilisé par :

• Fabricants de connecteurs EV
• Fabricants d'EVSE
• Laboratoires OEM automobiles
• Laboratoires de certification
• Organismes de test tiers
• Instituts de tests gouvernementaux

Les normes applicables comprennent :

• CEI 62196-1
• CEI 62196-2
• CEI 62196-3
• CEI 62752
• SAEJ1772
• CEI 61851

Test d'augmentation de la température

Utilisé pour vérifier les performances thermiques du connecteur dans des conditions de courant nominal.

Test de courant de courte durée

Utilisé pour évaluer la capacité du connecteur sous une charge de courant élevée de courte durée.

Test de capacité de transport de courant

Utilisé pour évaluer les performances électriques à long terme et la fiabilité des contacts.

Test du circuit de terre de protection

Utilisé pour vérifier les performances du circuit de mise à la terre.

Pourquoi les tests d’augmentation de température sont-ils importants ?

L’augmentation de la température est l’un des indicateurs les plus critiques de la sécurité et de la fiabilité des connecteurs de charge des véhicules électriques.

Une mauvaise conception des contacts, une pression de contact insuffisante, une oxydation, une dégradation du placage ou des défauts de conducteur peuvent provoquer une génération de chaleur excessive pendant la charge.

La norme CEI 62196 exige que les connecteurs de charge maintiennent des niveaux d'échauffement acceptables dans les conditions de courant nominal.

Des tests précis d’échauffement aident les fabricants à :

• Identifier les problèmes de résistance de contact

• Optimiser les structures des terminaux

• Améliorer la fiabilité de la charge

• Réduire le risque d'échec

• Accélérer l'approbation de la certification

• Assurer la performance sur le terrain à long terme

CEI 62196-1, CEI 62196-3, SAE J1772 et normes associées en matière de connecteurs de charge EV.

Le système peut fournir un courant de test jusqu'à 6 500 A.

Oui. Le système convient aux connecteurs de charge CCS1, CCS2, Type 1 et Type 2 et autres connecteurs de charge EV.

La configuration standard comprend 16 canaux de mesure de température. Les canaux de mesure de température peuvent être personnalisés.

Oui. Les données de test peuvent être enregistrées, exportées et converties automatiquement en rapports de test.

Sinuo fournit des solutions de tests complètes pour :

• Test d'augmentation de la température
• Test de courant de courte durée
• Test de force d'insertion et de retrait
• Test d'ancrage de câble
• Test de fonctionnement mécanique
• Test de capacité de coupure
• Test de conduite
• Test de courant de tenue aux courts-circuits

Contactez notre équipe d'ingénierie dès aujourd'hui pour recevoir une solution de test personnalisée pour vos produits de connecteurs EV.
