Équipement d'essai de connecteur EV avec courant d'essai 6500A et mesure de température de 16 canaux pour le mode de régulation automatique de la température IEC 62916-3

Équipement d'essai de connecteur EV avec courant d'essai 6500A et mesure de température de 16 canaux pour le mode de régulation automatique de la température IEC 62916-3

Nom De Marque:	Sinuo
Numéro De Modèle:	Les mesures de sécurité doivent être prises conformément à l'annexe II.
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Fréquence d'échantillonnage:

100ms à 1800s

Points de mesure de la température:

16 canaux

Plage de mesure de la température:

0 ̊260°C

Plage de réglage de la hausse de température:

0 ̊100°C

Sortie de courant de test réglable constant:

DC 200 ‰ 6500A

Tension de sortie maximale:

DC inférieur à 15 V

Dimensions:

Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'éta

Poids:

400 kg

Détails d'emballage:

EMBALLAGE D'EXPORTATION

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Équipement de test actuel de connecteur EV de test 6500A

Système de test d'augmentation de température de mesure de température à 16 canaux

Mode de contrôle automatisé de la température Système de test CEI 62916-3

Description du produit

Équipement de test de connecteurs pour véhicules électriques

Système avancé d'évaluation du chauffage de surface et de l'élévation de température pour les fiches et prises de véhicules électriques

Système de test d'élévation de température pour fiches et prises de VE IEC 62916-3 6500A

Normes de conformité

Conçu conformément aux normes IEC 62196-1 Ed.4 CDV 2020 (clause 12.3, clause 24, tableau 10, clause 34.2, 34.4 et 35.4), IEC 62916-2, IEC 62916-3 et autres normes pertinentes.

Aperçu du système

Ce système de test complet évalue l'élévation de température des fiches et prises de véhicules électriques au courant nominal, tout en évaluant le chauffage de surface des accessoires électriques lors de la connexion de charge. Le système prend en charge les tests de tenue de courant élevé de courte durée des contacts de terre, garantissant des performances fiables et une vérification de la sécurité.

Équipé d'un logiciel propriétaire et d'un contrôle par ordinateur, le système permet une exécution de test et une analyse de données entièrement automatisées. Son fonctionnement intuitif et ses performances précises offrent une solution efficace pour l'évaluation de l'élévation de température et la vérification de la conformité des interfaces de recharge de véhicules électriques et des composants associés.

Spécifications techniques

Paramètre	Spécification
Station de travail de sortie	1 station de sortie CC
Tension de sortie maximale	CC inférieure à 15V
Sortie de courant de test réglable constante	CC 200-6500A
Précision d'affichage du courant	±(0,25 % de la lecture + 0,25 % de la plage), résolution 1A
Précision d'affichage de la tension	±(0,25 % de la lecture + 0,25 % de la plage), résolution 0,01V
Stabilité du courant de test	±(1 % de la valeur définie + 0,5A), temps de réponse environ 1s
Alimentation du contact de commande	Plage de courant CA (0-2) A
Modes de fonctionnement	Mode continu, Mode marche/arrêt, Mode de contrôle automatique de la température
Plage de mesure de température	0-260°C, Précision : ±0,3 % de la lecture + 1°C ; Résolution : 0,1°C
Points de mesure de température	16 canaux (dont 1 point pour la mesure de la température ambiante)
Types de thermocouples pris en charge	Types J, K, T, E, S, N, B, R
Thermocouple utilisé pour la mesure	Thermocouples à fil fin 30AWG de type K de la société USA Ω, longueur 2 mètres, 20 pièces au total

Détails du mode de fonctionnement

Mode continu : Temps de test : 0,01-99,99 heures
Mode marche/arrêt : Temps de mise sous/hors tension : 0,01-99,99 heures, Nombre de cycles : 1-9999 fois avec arrêt automatique
Contrôle programmable : Paramètres configurables selon IEC62196 avec combinaisons de temps et de courant
Mode de contrôle automatique de la température : Valeur d'élévation de température stable définie (0-100°C) avec une précision de stabilité de ±0,5°C ; calcule automatiquement le courant requis pour l'élévation de température souhaitée

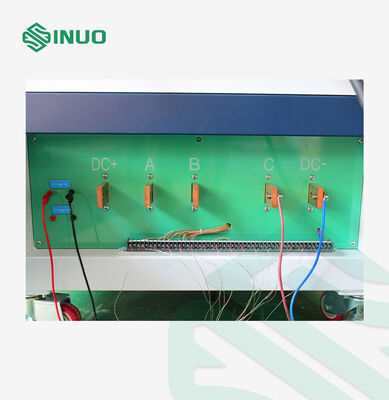

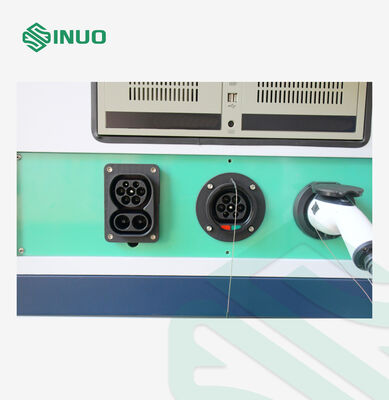

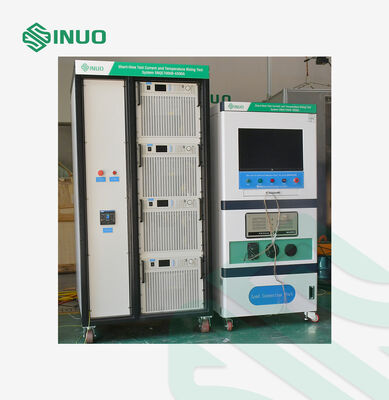

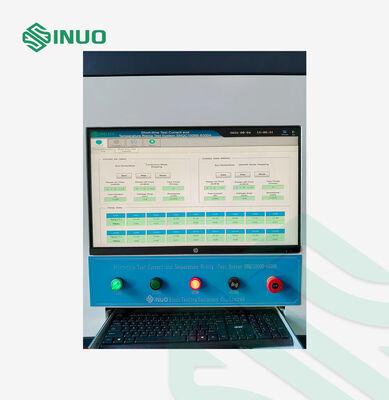

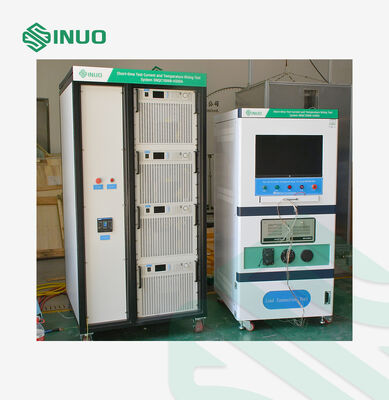

Images du système
